M3153-4×50MW水电厂电气部分初步设计 下载积分：50　资料编号： M3153

作品包括:

Word版设计说明书1份

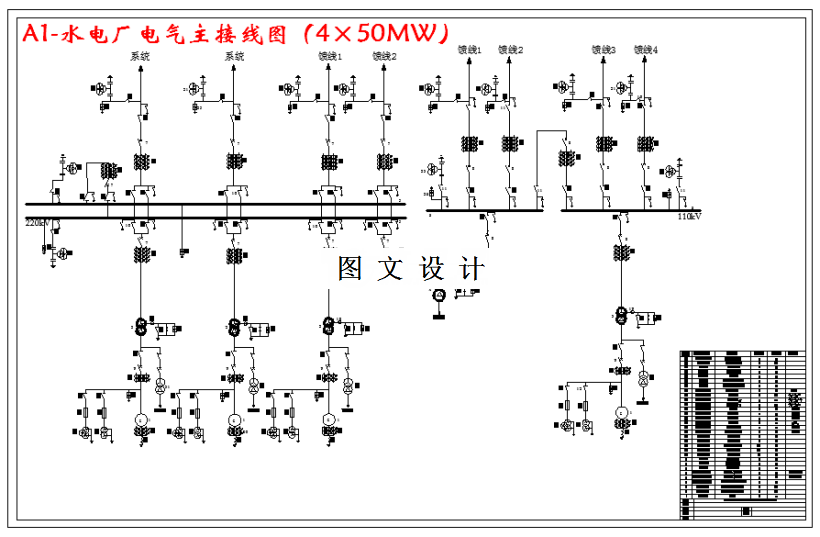

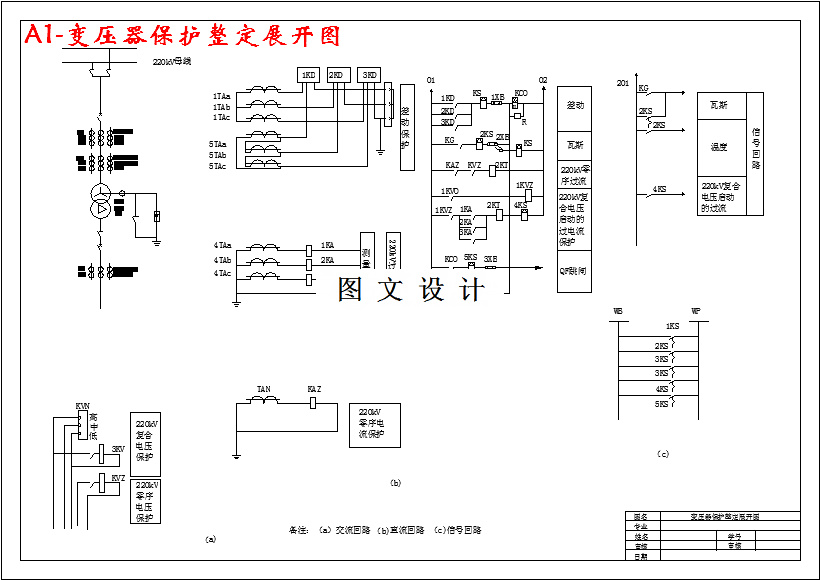

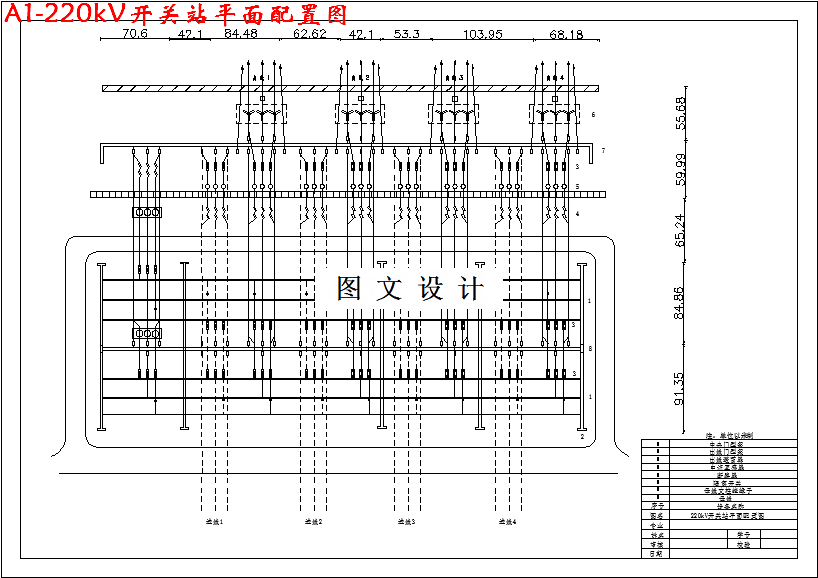

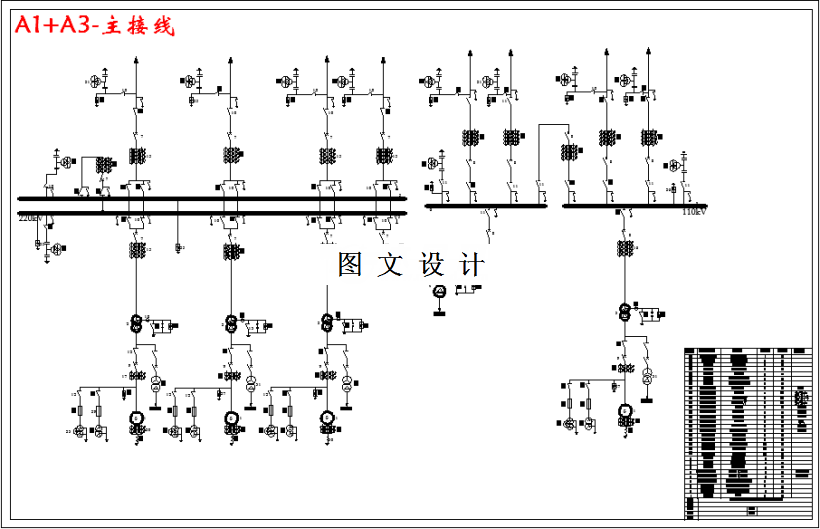

CAD版本图纸，共4张

摘要

本次设计的题目是《16256水电厂电气部分初步设计（4×50MW）》，其主要任务是根据原始资料，利用水能发电，从而设计一个水力发电厂，并主要对其一次设备进行选择，对其二次部分进行整定。设计主要内容包括：电气主接线设计、厂用电接线设计、短路电流计算、主要电气设备选择和校验及继电保护和配电装置初步设计等。本次设计分为两个部分：第一部分为设计说明书，主要介绍电气主接线形式的选择，电气设备的选择和继电保护等；第二部分为设计计算书，主要是计算所选短路点的短路电流及设备的校验，潮流计算和继电保护的整定计算等。首先根据原始资料，确定主变压器型号，然后确定发电机-变压器之间的连接方式（本次设计中均采用发电机-变压器单元接线）；进而根据可靠性、灵活性的要求初设2～3种主接线形式，通过技术、经济综合比较确定出最佳方案；根据主接线画出等值电路图，合理选择短路点，对等值电路图进行网络化简，按三相短路情况进行短路电流计算；依据正常工作状态选择所需的母线与电气设备，并在三相短路情况下，按短路状态对所选母线与电气设备进行校验；最后对配电装置进行初步设计以及变压器保护整定计算。
