M3159-120万吨年加氢裂化装置酸性水汽提塔设计 下载积分：50　资料编号： M3159

作品包括:

Word版设计说明书1份

开题报告一份

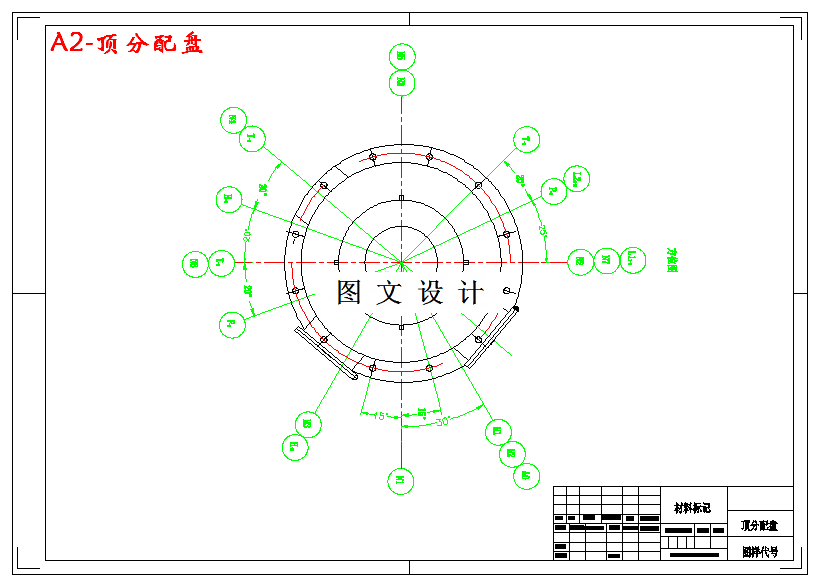

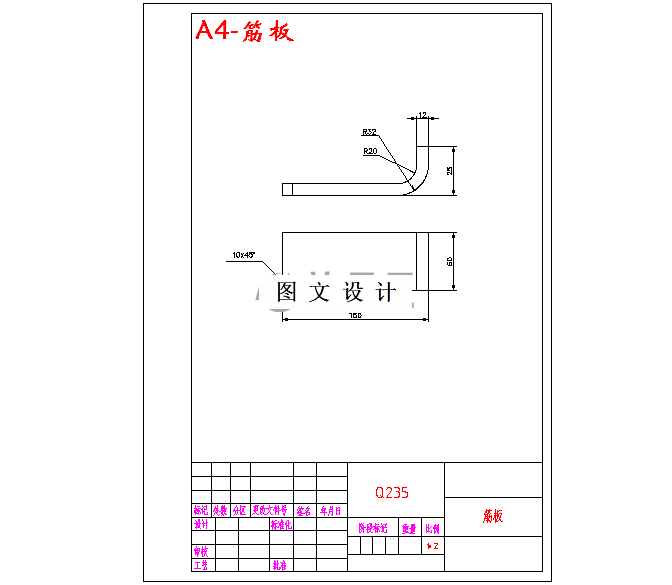

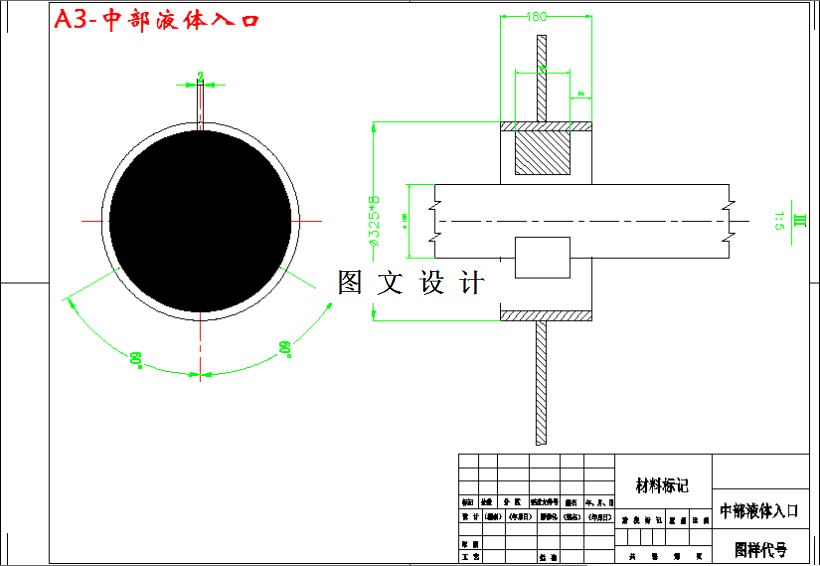

CAD版本图纸，共4张

摘要

塔设备的设计包括两个部分：工艺设计和机械设计。机械设计部分要解决的问题，除了确定塔设备的各细节结构外，更重要的就是要做号各种校核工作，以保证设计完成的塔设备不仅能够正常运转，而且必须符合国家安全生产的标准。其校核内容主要包括：质量载荷、地震载荷、风载荷等，还包括强度及稳定性校核。最后画出装配图。 本设计首先查阅在操作条件下的气液相相关物性数据，并进一步计算得到操作线方程，进而计算出塔径1200mm，接着算出填料高度5m.在进行辅助装置的设备设计，接管设计之后，开始进入酸性水汽提他的结构设计，结构设计是指压力容器设计部分.全塔校核：包括塔体与封头厚度的确定、塔设备质量载荷及自振周期的计算、地震载荷与地震弯矩、圆筒轴向应力和圆筒稳定性校核、风载荷与风弯矩计算、塔设备压力试验时的应力和裙座轴向应力的校核。
