M3161-年产3万吨苯-氯苯溶液连续精馏浮阀塔设计 下载积分：50　资料编号： M3161

作品包括:

Word版设计说明书1份

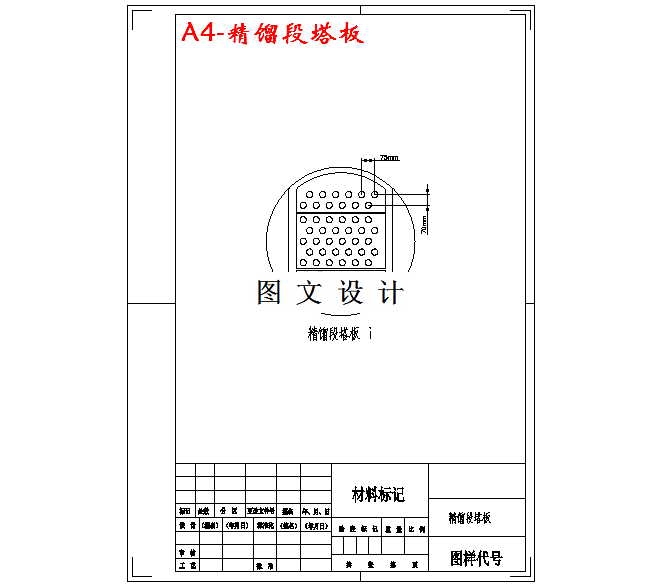

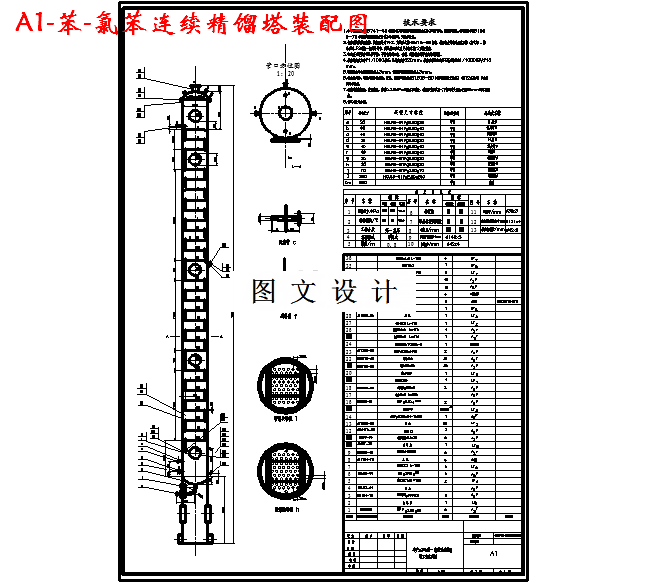

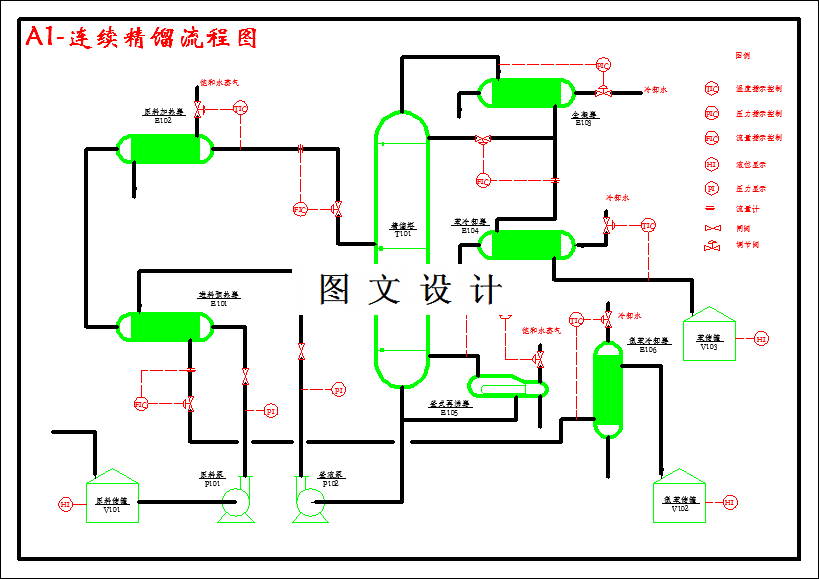

CAD版本图纸，共4张

摘要

本设计采用板式精馏塔分离苯—氯苯溶液，年处理量为30000吨，进料组成为（质量分数，苯）35%，塔顶产品组成（塔顶馏出液中苯含量）96%，塔顶产品中苯的回收率为99%。首先找出苯—甲苯溶液的气液平衡数据，然后利用Excel作图，得到最低回流比。接下来，选择可选的回流比，确定回流比为0.661。然后求得理论和实际塔板数的塔分别为14和29。我还计算了塔板的尺寸可以得到，0.8米直径的塔，塔的高度是12.4米。流体力学计算后，适用于该浮阀塔。通过计算塔的强度，得到塔的厚度，然后使用生产和分离的要求，以确定大小的附属设备的塔。
