M3172-年输量1300万吨成品油管道末站工艺设计 下载积分：50　资料编号： M3172

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

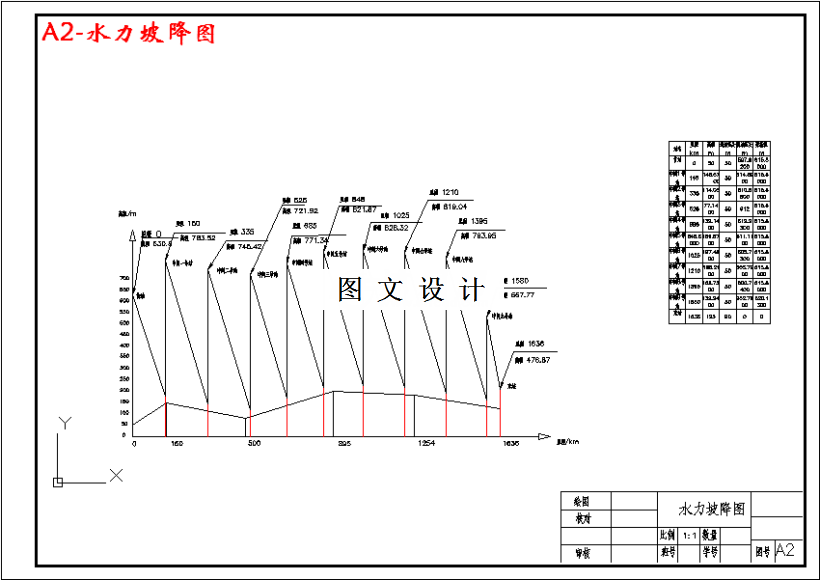

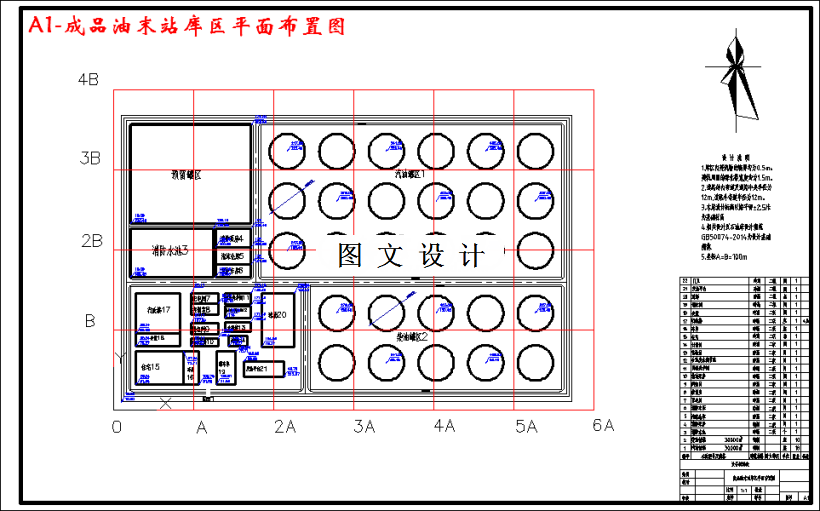

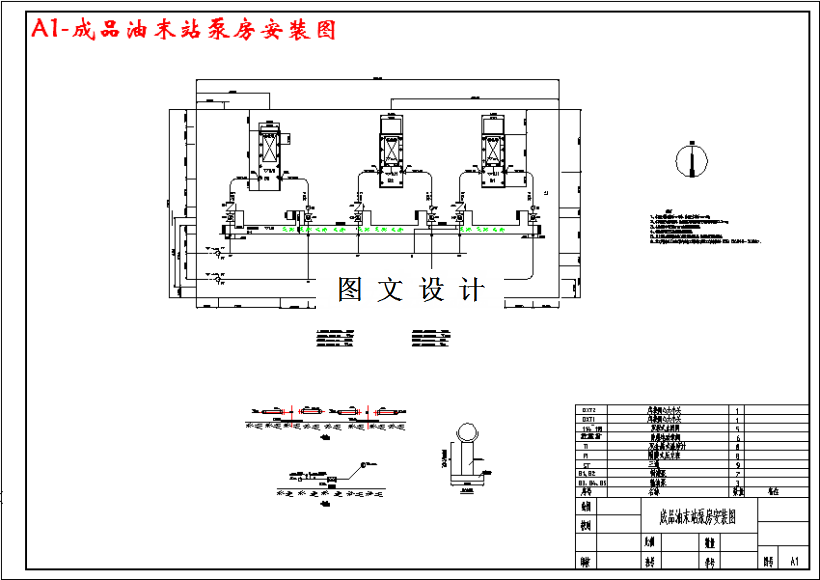

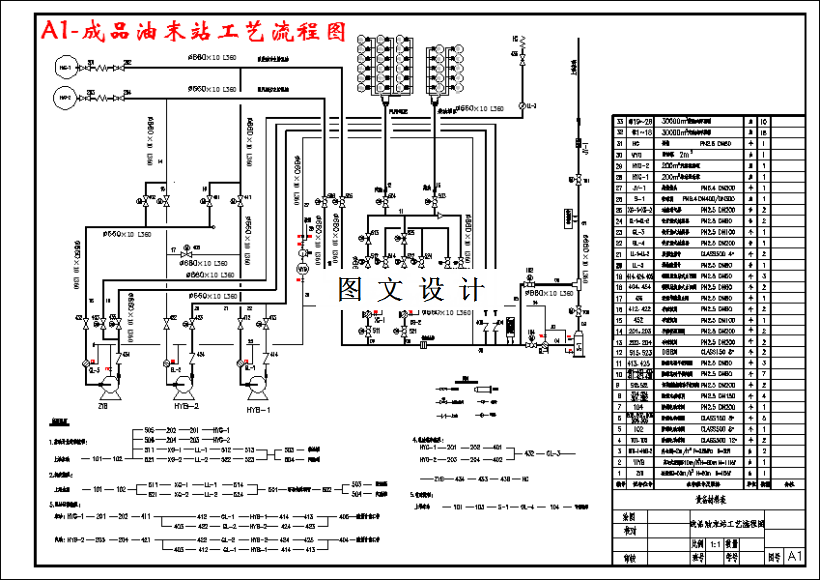

本设计完成了锦州-郑州的成品油管道末站工艺设计。该管线长度1636千米，总输量为1300万吨/年。考虑输送成品油，管线采用密闭顺序输送工艺，设计压力为7MPa。根据经济流速，确定3种管径方案，在此基础上进行管线布站初步设计。通过经济比较，得出最优管径方案为φ660×10，全线共布置了10个泵站，每座泵站选两台泵串联工作（一台泵备），末站布置28个油罐（有18个3万方汽油罐和10个3万方柴油罐）。经过校核，该方案能够满足输送要求。本设计完成了水力坡降图、末站平面布置图、工艺流程图、泵房安装图等图纸的绘制工作。
