M3174-年输出量1800万吨原油管道末站工艺设计 下载积分：50　资料编号： M3174

作品包括:

Word版设计说明书1份

文献综述一份

外文翻译一份

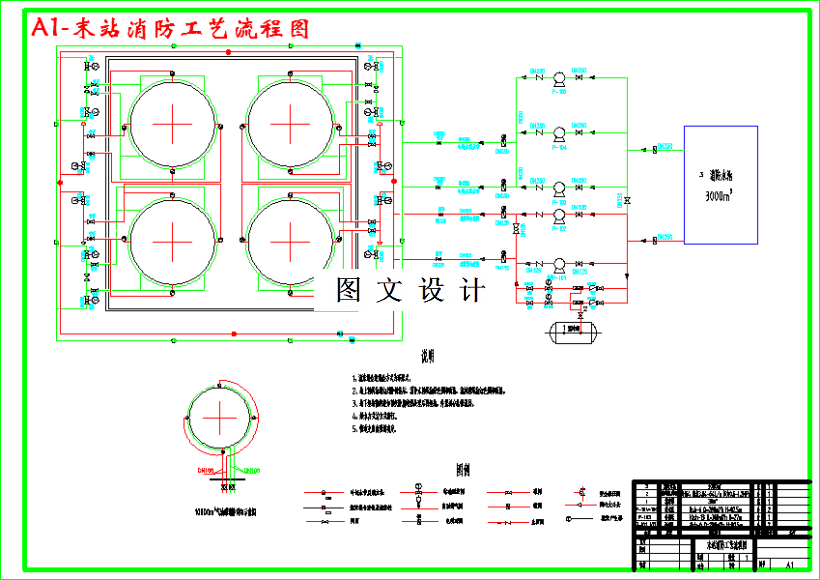

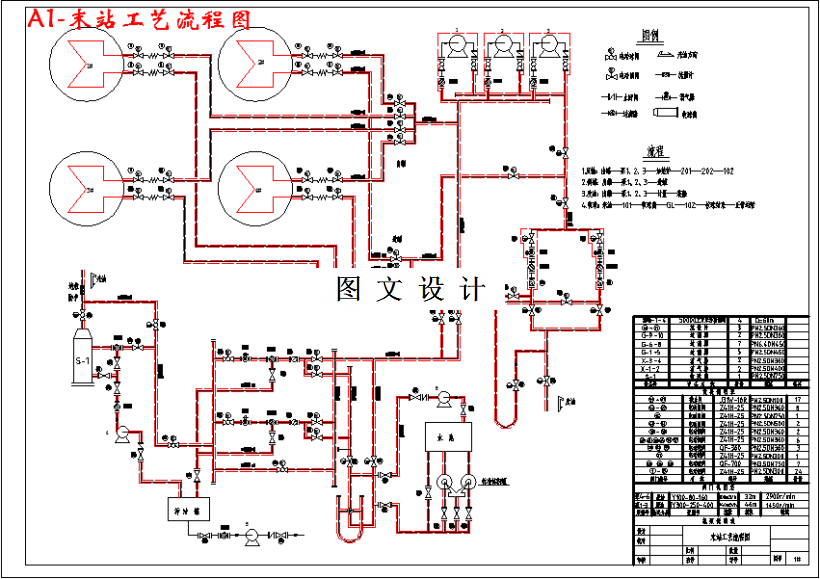

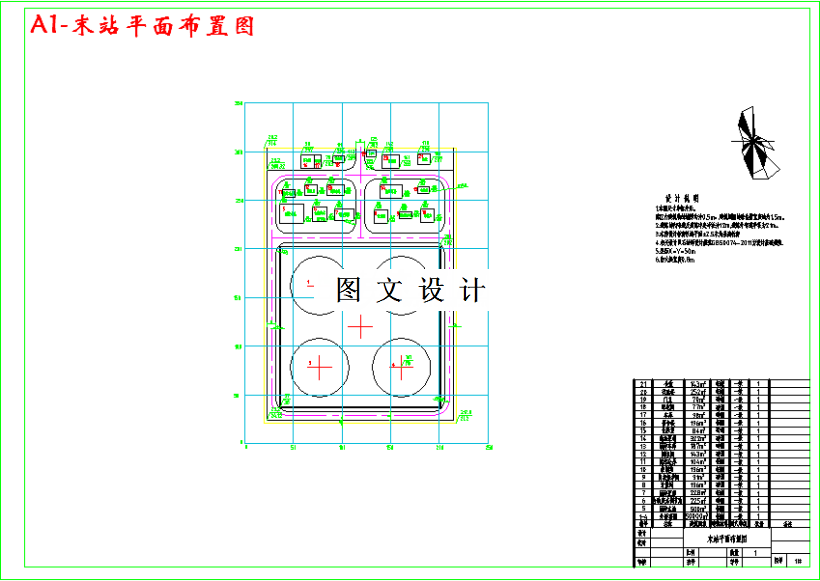

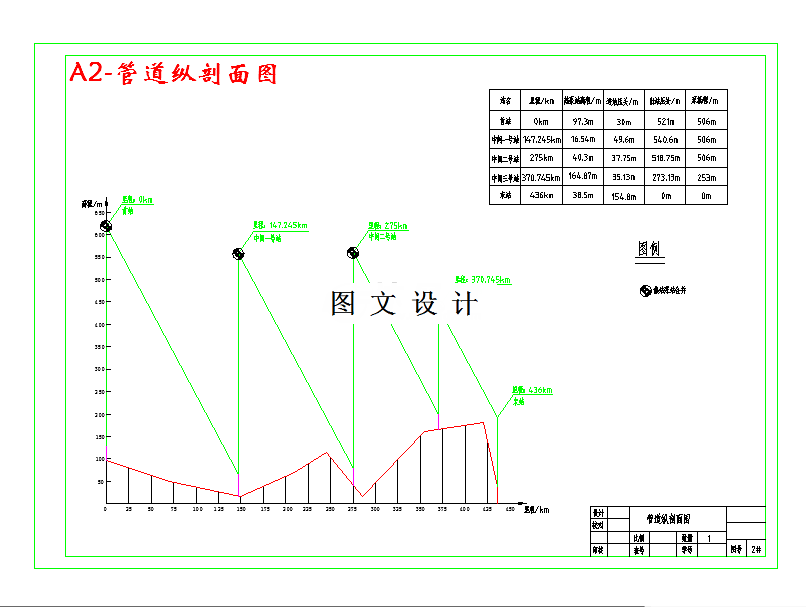

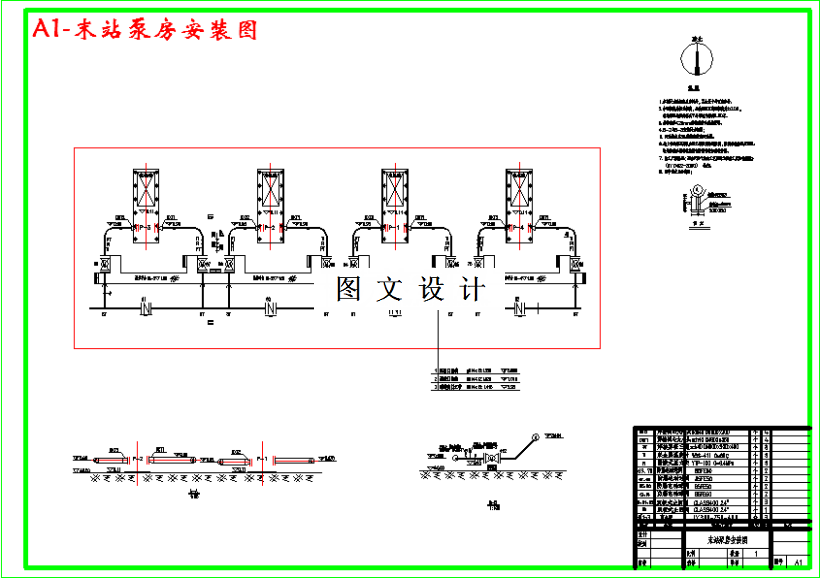

CAD版本图纸，共5张

摘要

本次设计的主要内容有：根据经济流速V=1.5m/s计算出所需内径d=755.59mm，查API SPEC 5L-2007，选三种管径的钢管，外径分别为762mm、812.8mm、863.6mm，设计3种方案。根据年输量和沿程摩阻计算所需泵站和加热站。进而根据水力坡降图合并泵站和加热站以降低建设费用。选取45℃、50℃、55℃三种出站温度；一种管径的钢管有3种子方案，三种管径的钢管就有9种方案；经过热力计算、水力计算、经济性校核、强度校核等计算，本次设计选定管材为X80钢，Φ762×10.31。采用加热输送工艺，布站方案是全线共4个泵站、4个加热站，泵站和加热站全部合并。
