M3175-年输出量650万成品油管道末站工艺设计 下载积分：50　资料编号： M3175

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

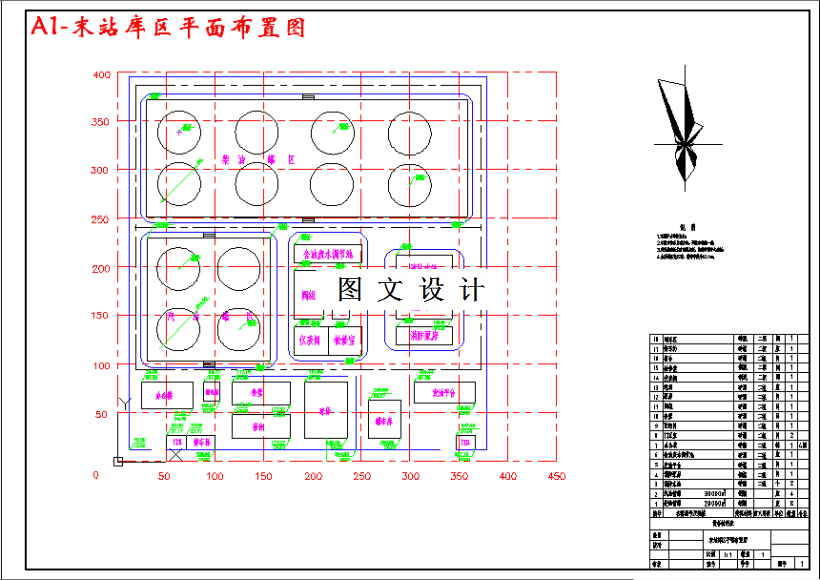

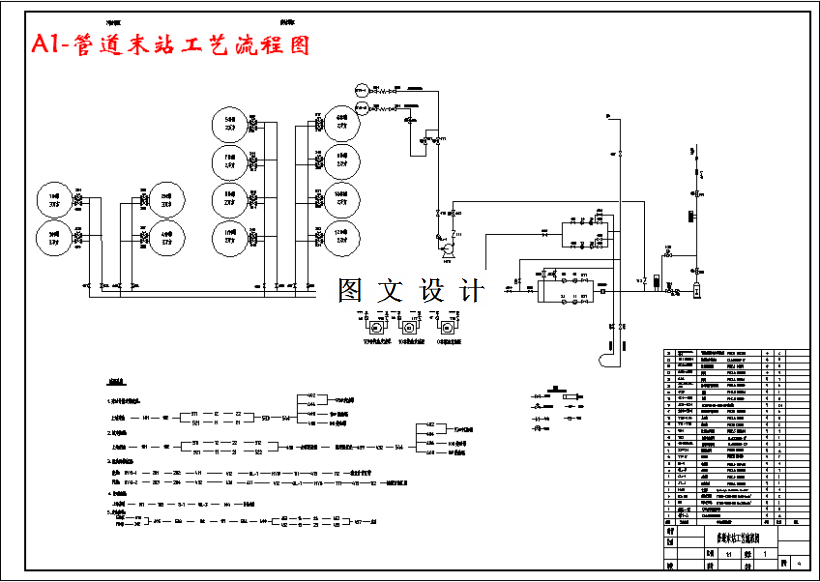

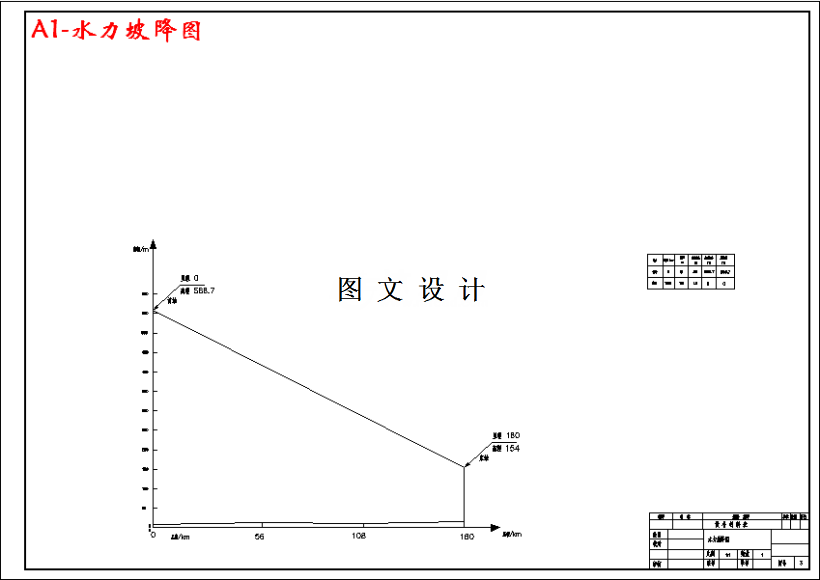

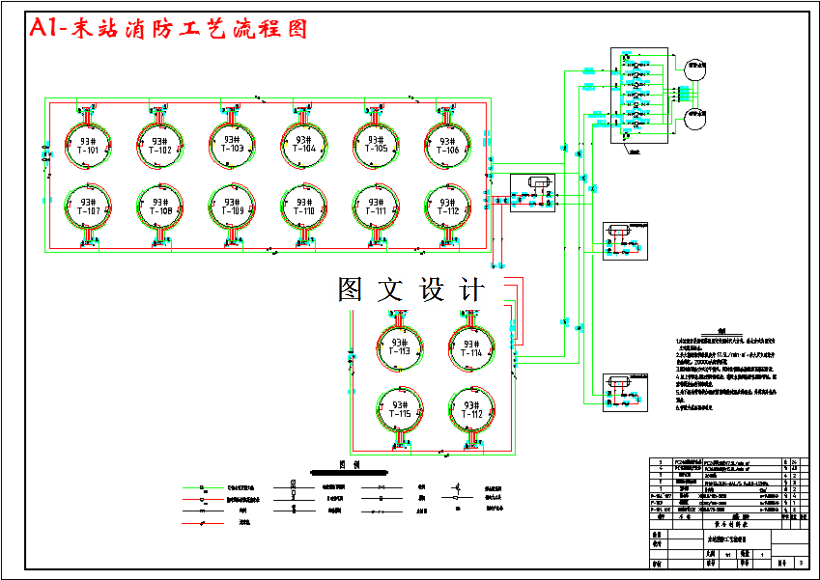

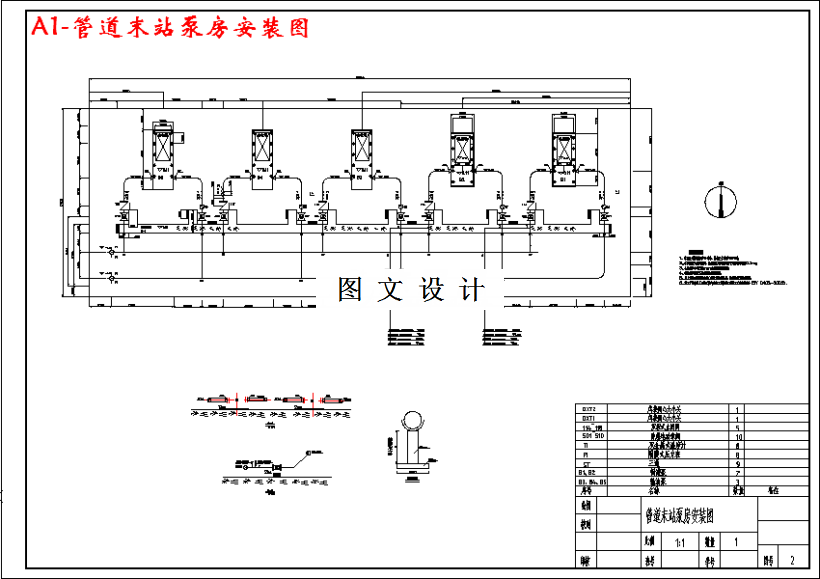

本设计完成了某成品油管道末站工艺设计。该管线长度160千米，总输量为650万吨/年。管线输送成品油，采用密闭顺序输送工艺，设计压力为6MPa。根据经济流速，确定3种管径方案，在此基础上进行管线布站初步设计。通过经济比较，得出最优管径方案为Φ508×8.0，全线根据水力坡降图和扬程图确定布置1个泵站，每座泵站选2台泵串联工作（一台泵备），末站布置12个油罐（包括8个2万方柴油罐和4个3万方汽油罐）。经过校核，该方案能够满足输送要求。本设计完成了水力坡降图、首站平面布置图、工艺流程图、泵房安装图和消防系统流程图等图纸的绘制工作。
