M3215-某5层教学办公楼地源空调系统设计 下载积分:50 资料编号: M3215

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M3215
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

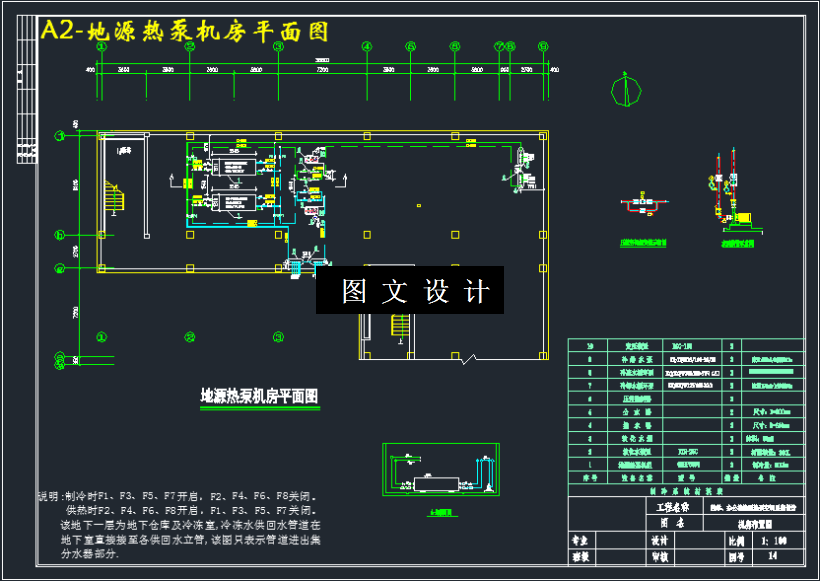

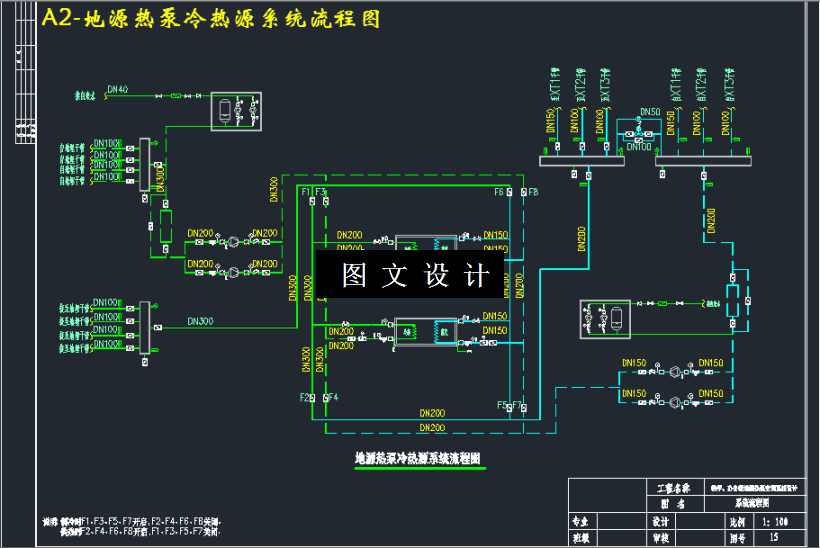

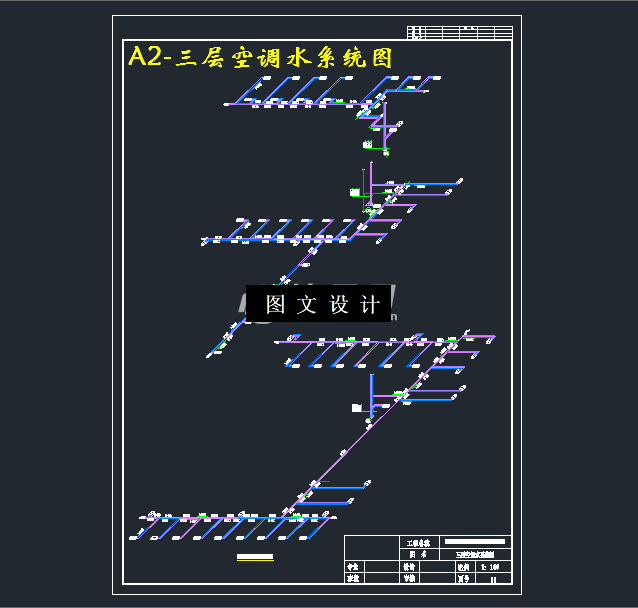

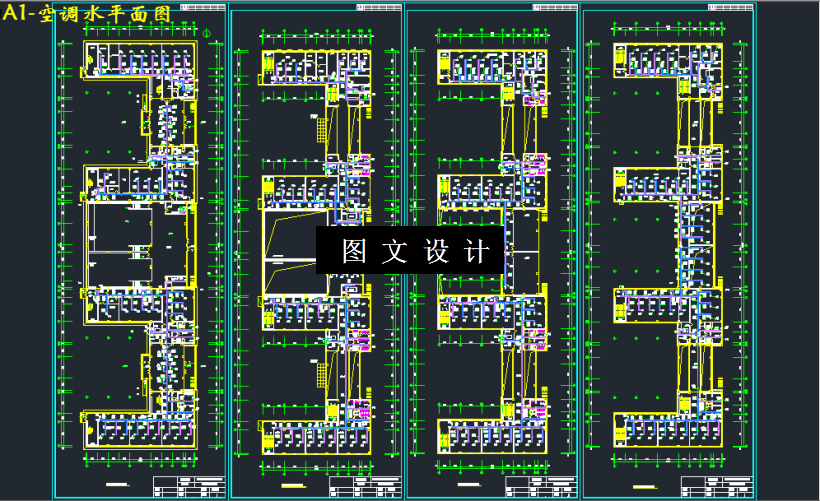

CAD版本图纸,共8张

摘要

本设计为某5层教学办公楼地源空调系统设计。建筑物地下1层,地上4层,总建筑面积为10920㎡。建筑结构形式为框架结构,耐火等级二级,建筑高度18.3m。根据计算得该系统夏季的冷负荷约为798.36KW,冬天的热负荷为555.007KW,地埋管在夏季向土壤的散热量为建筑物总的冷负荷值,热泵机组的功率以及设备的散热量之和;冬季从土壤中吸收的热量为建筑物的总热负荷与热泵机组功率的之差,故夏季散热量大于冬季,初步确定应按照夏天的最不利工况进行计算。所选择的热泵机组的夏季功率为115KW,所以计算得地埋管在夏天的散热量为913.36KW。根据本工程实地岩土热响应试验数据:夏天的单位孔深的传热量为80w/m。由此计算得出,夏天所需要孔深为11417m,本工程钻孔孔深为81m,有效换热孔深80m。经计算得所需要的钻孔数为143个,考虑埋管损失实际钻孔数为144个,其中管间距选择为4m*5m。
