M3230-某二十二层办公楼水源热泵空调设计 下载积分：50　资料编号： M3230

作品包括:

Word版设计说明书1份

中期报告一份

开题报告一份

外文翻译一份

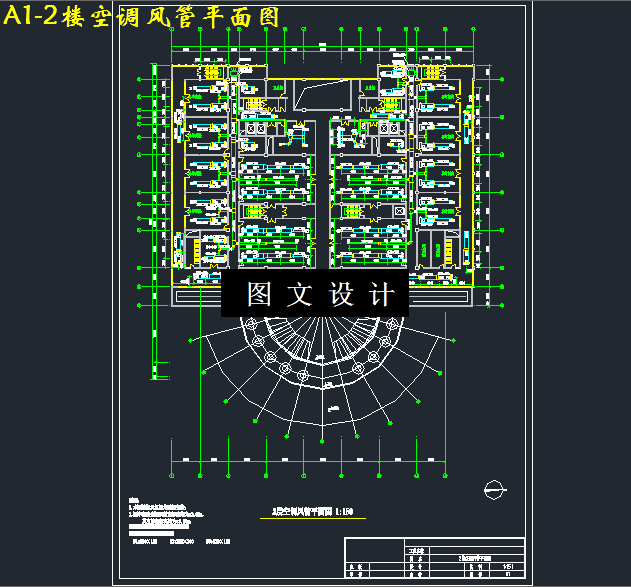

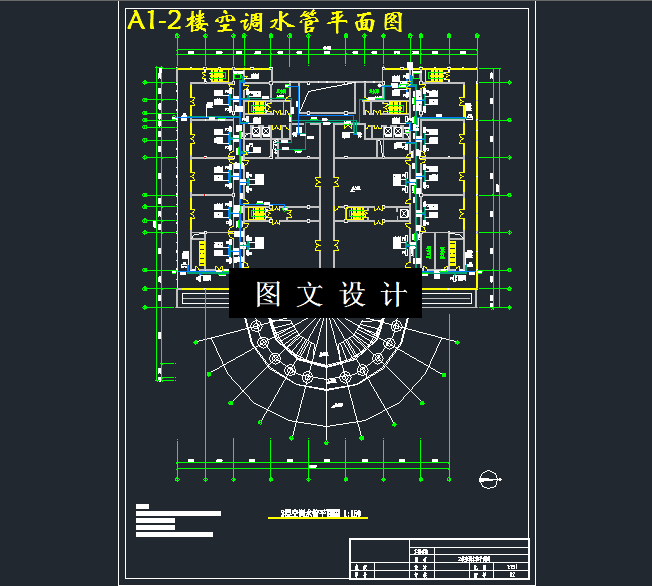

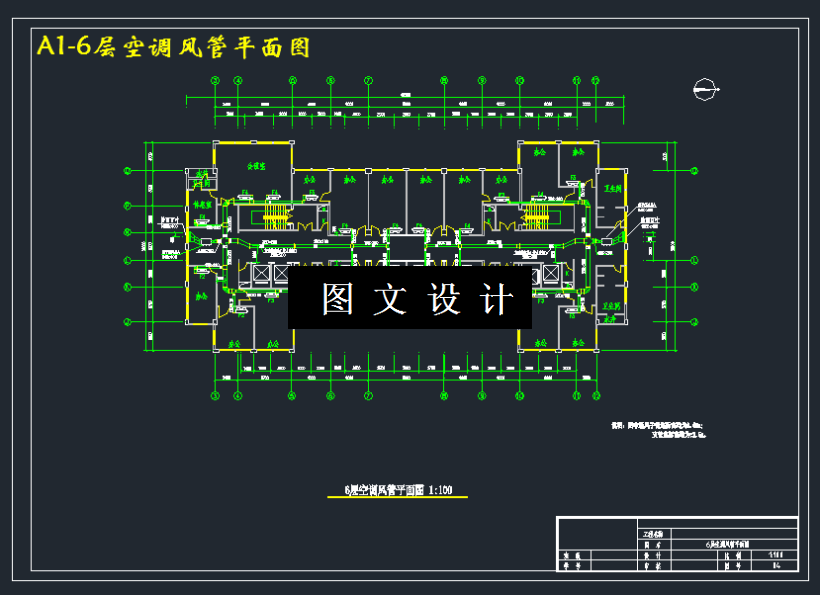

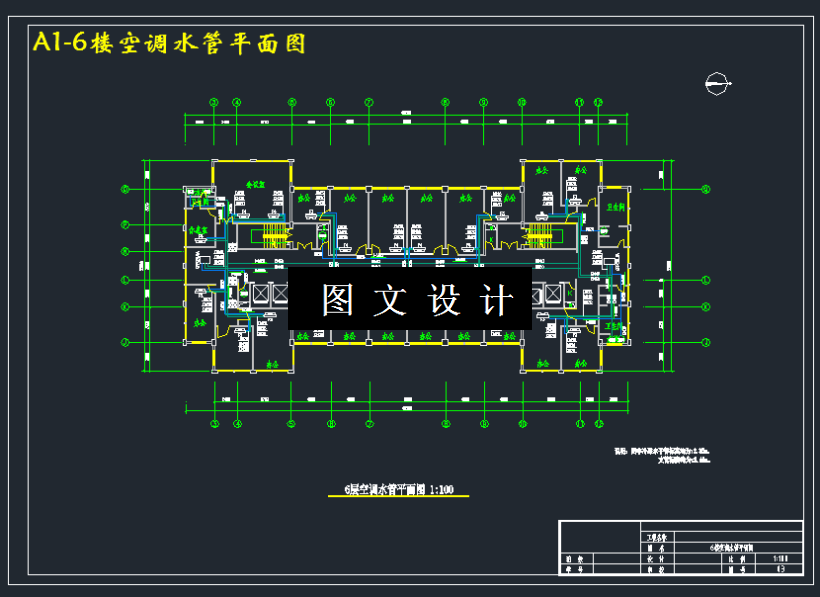

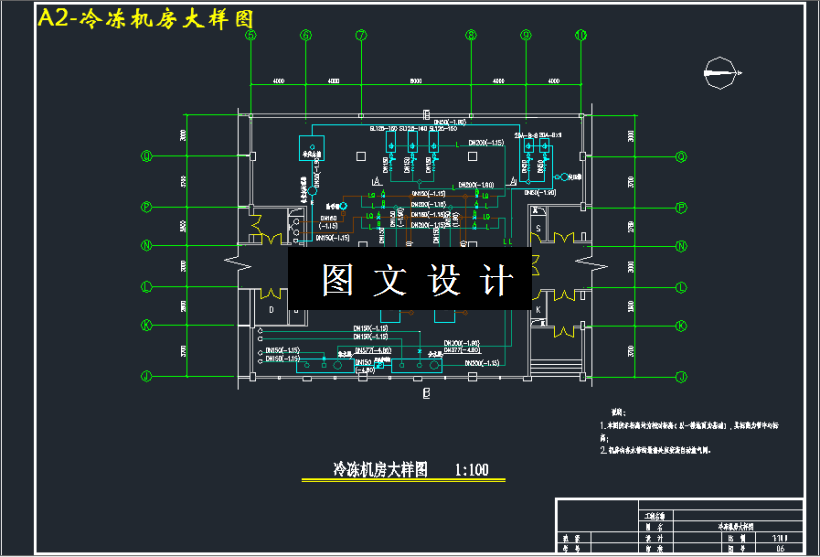

CAD版本图纸，共9张

摘要

本设计为某二十二层办公楼水源热泵空调设计，地上二十二层，地下一层，建筑总面积38812.7m2，空调面积约20880.8 m2，全楼冷负荷为1740.0kW，根据房间建筑结构及功能，全楼采用水源热泵系统进行集中供给空调方式。根据各不同房间的功能，一至五楼的房间是小、中、大型审判庭、休息室，六之二十二层是办公室、会议室、休息室等，由于房间建筑面积较小，各房间独立不相同，故将该集中系统设为风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，风机盘管承担室内全部冷负荷及部分的新风湿负荷。一至五楼的风机盘管加独立新风系统采用方形散流器上送风，六之二十二层采用百叶风口侧送风，且新风单独送到室内。冷热源选用水源热泵形式，冬夏共用同一风系统、水系统。冷冻水系统采用闭式双管异程式，冷冻水循环泵三台，两用一备；冷却水泵为潜水泵，选两台，一用一停，冬夏转换使用。在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管管路的规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。
