M3243-某中心汽车站候车大楼空调系统设计 下载积分：50　资料编号： M3243

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

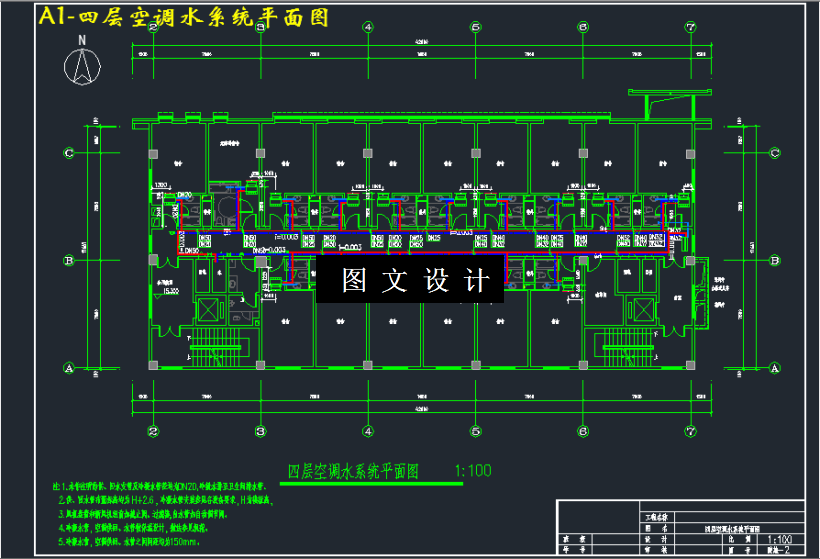

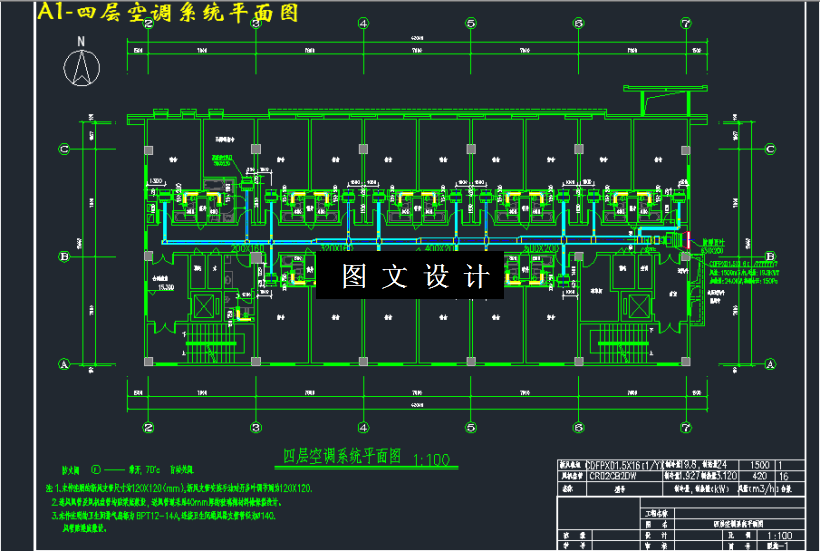

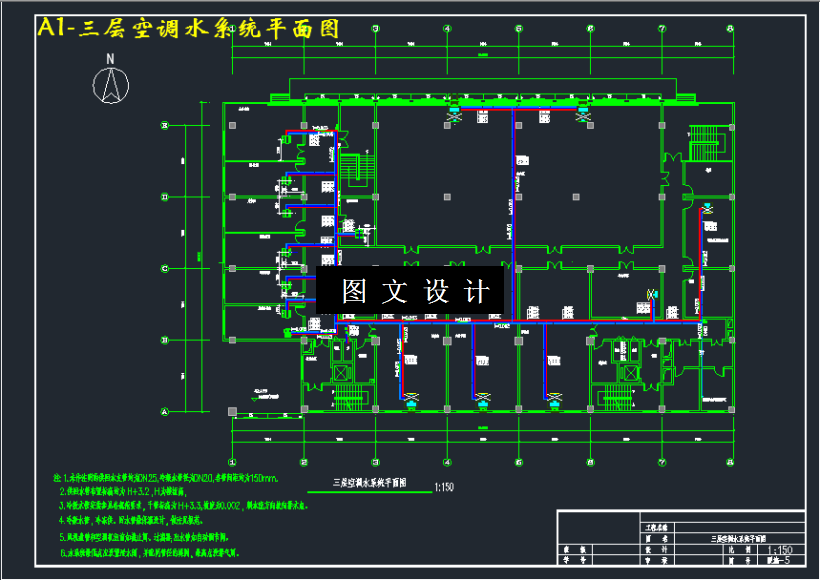

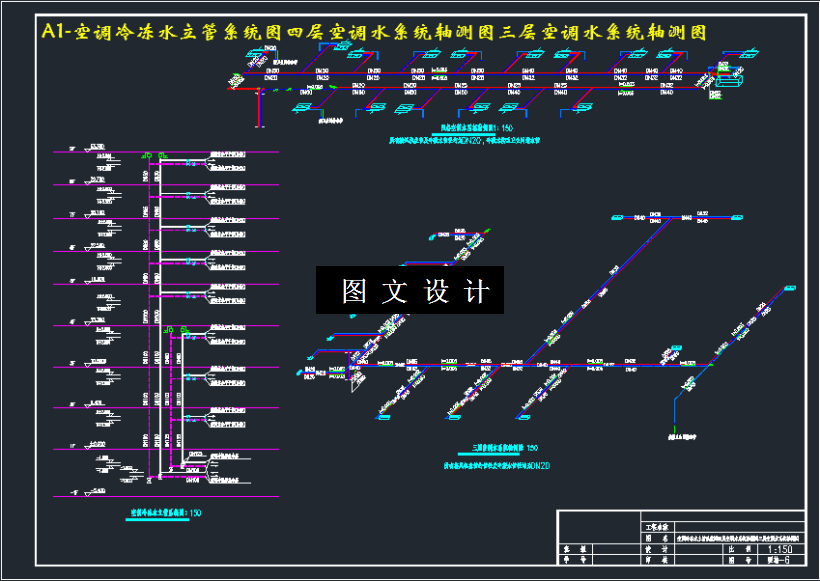

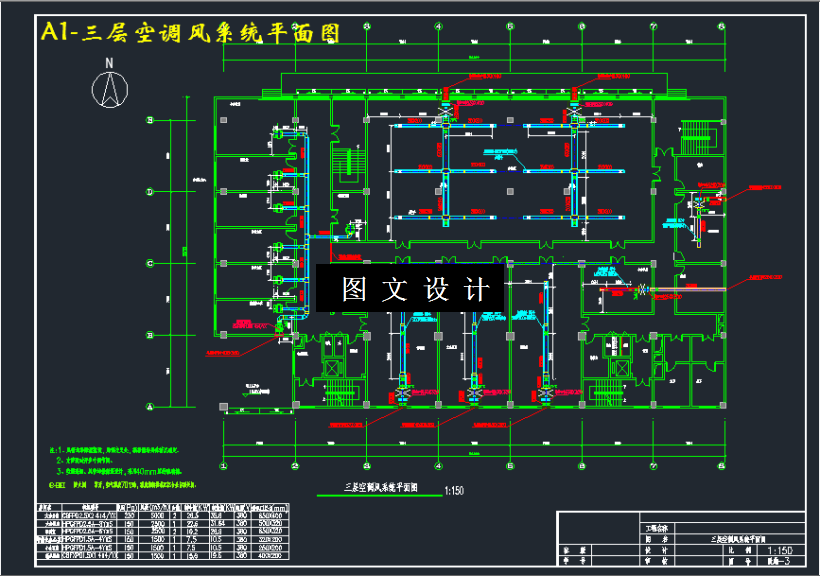

CAD版本图纸，共9张

摘要

本工程是某中心汽车站候车大楼空调系统设计，任务是完成冷冻站，室内空调、通风及防排烟系统设计。建筑面积约为10012.94平方米，地下一层，地上八层，建筑高度38.7米，经计算得出全楼冷负荷为625.33 KW，冬季热负荷为560.25 KW。大楼夏季采用水冷制冷机组向空调系统提供7-12℃冷冻水，屋顶设置冷却塔。冬季热源由城市热力管网提供95-70摄氏度热水，经板式换热器换热得到60-50℃热水供热。一至三层为售票大厅、办公区，四至八楼为宾馆客房。由于功能不同，负荷变化较大，冷冻水系统采用分区供水。上区各层水平管采用同程式，下区和立管采用异程式。制冷机房设在地下室，选两台制冷机。设置三台冷冻水系统循环泵，两用一备，冬季只开一台。冷却水系统也采用两用一备循环泵，在裙楼上设两台冷却塔。采用落地式膨胀管作为补水系统。一至三楼办公区相互独立，为方便调节，故分别采用吊顶式空气处理机组（一次回风系统）。四至八楼采用风机盘管加新风系统的空调形式，新风处理到室内焓值，与回风混合后经风机盘管处理。在冷负荷计算的基础上完成末端设备的选型，并通过风量、水量的计算确定风管路和水管路的尺寸规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。依据相关的空调设计手册所提供的参数，进一步完成末端设备、水泵、制冷机组等的选型，从而将其反应在图纸上，最终完成整个空调系统设计。
