Z1824-某六层办公楼暖通空调系统设计 下载积分：50　资料编号： Z1824

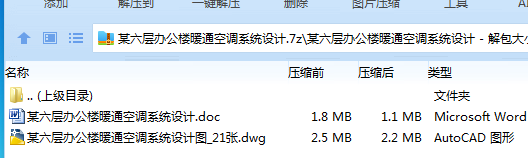

作品包括:

Word版设计说明书1份，共156页,约22000字

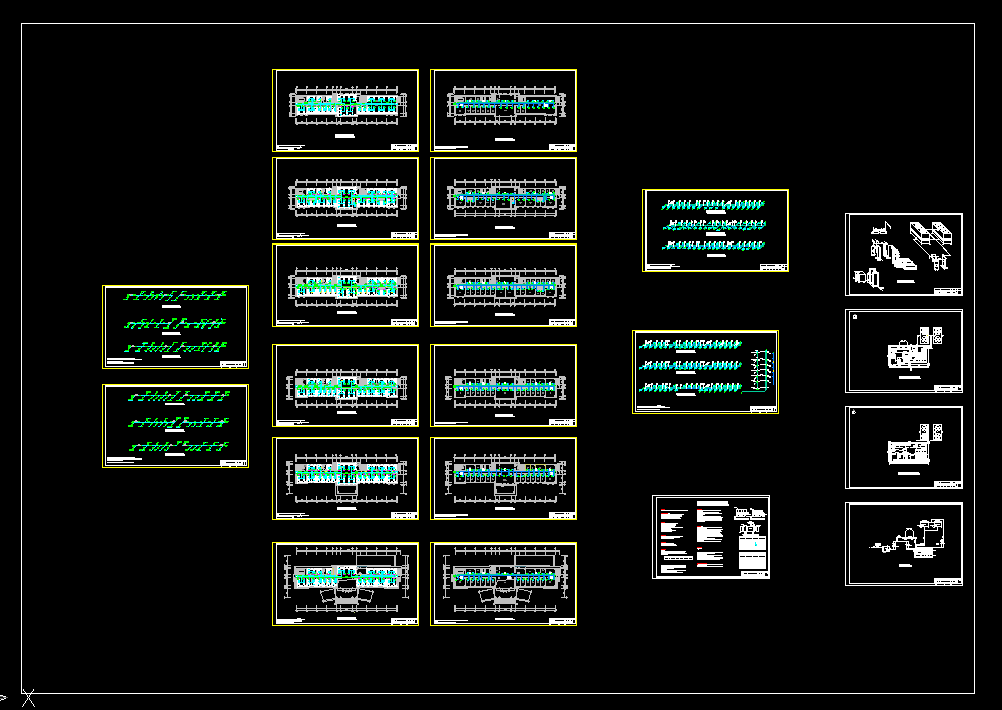

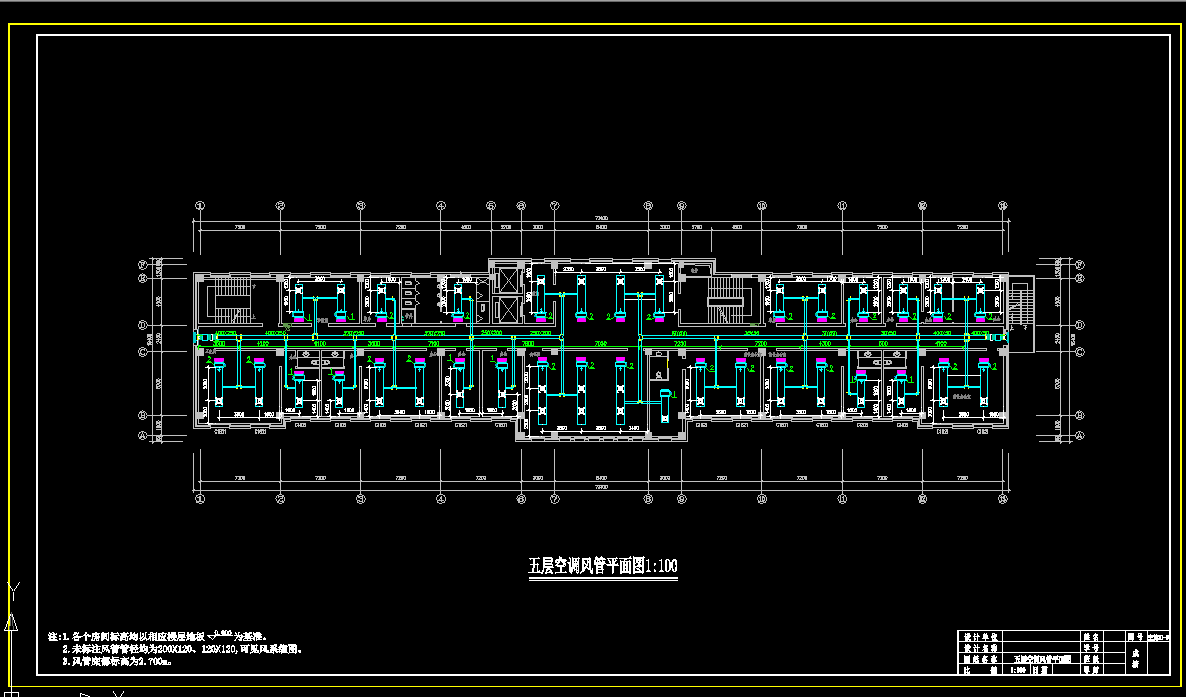

CAD版本图纸，共21张

摘要

该工程为某办公楼舒适性空调设计，该办公楼占地面积1163平方米。建筑总面积7434平方米。抗震级别7度。一层为卫生所、库房、办公室等公共用地，面积1163平方米。二至四层为办公室、活动室等，面积为1052平方米。六层为总机室、电台室、办公室、会议室等，面积为942、1052、1052平方米。一层层高为5.1米。二至五层层高为3.9米。六层层高为6米。地上总高度为28.8米。空调负荷在建筑物的整体能耗中占有相当大的比例，降低空调的能耗对建筑物的节能很重要的作用，对于我国现今能源相对匮乏起到了节约，节省能源是我们做设计时首要考虑的问题，也是我们应遵循的目标。本次设计为某六层办公楼暖通空调系统设计。该办公楼占地面积1163平方米。建筑总面积7434平方米。抗震级别7度。一层为卫生所、库房、办公室等办公用地，面积为1163平方米。二至四层为办公室、活动室等，面积为942、1052、1052平方米。五层为首长办公室、休息室、秘书室、公务员办公室、会议室等，面积为1052平方米。六层为总机室、电台室、办公室、会议室等，面积为1052。一层层高为5.1米。二至五层层高为3.9米。六层层高为6米。地上总高度为28.8米。该栋建筑可接入市政热力供暖，蒸汽压力为0.3MPa。同时可接入市政给水提供生活热水，供水温度为55℃，供水压力约350KPa。要求空调冷热媒参数 冷水供回水温度：7-12℃；热水供回水温度：95-70℃。 空调总的冷负荷为364.96kW，冷负荷指标为24.7W/m2；本空调属于舒适性空调，主要为满足全年工作和生活对空气质量舒适度的要求。本设计中采用集中式空调系统与半集中系统相结合的空调方式。建筑物需要的冷、热负荷按需分配，在新风比较大的空调系统中使用全热交换器，真正意义上实现建筑节能。本次设计中对设备和灯光冷负荷的计算按最大值考虑。设计中，房间的洁净度，噪声要求、防火要求、防振要求及经济指标均按规范要求设计，因本次设计竞赛不要求设计消防排烟系统，故不进行防排烟系统的设计。

目录

前言 I

Preface II

第一章:工程概况 1

第二章:原始资料 2

2.1室外气象参数（地区:长春）: 2

2.2 室内设计参数: 3

2.3围护结构的热工参数的选择 4

第三章:负荷计算 5

3.1 设计负荷计算原理: 5

3.2冷负荷计算过程: 6

3.3夏季逐时负荷分析: 10

第四章:空调方案的确定 11

4.1空调系统的划分及示例: 11

4.2空调系统形式的选择及示例: 12

4.3冷热源形式的比较选择: 13

第五章:送风量和新风量的确定 15

5.1送风量的确定: 15

5.2 新风量的确定: 17

5.3 回风量、排风量的确定: 17

第六章:空调房间的气流组织计算 18

6.1气流组织的意义: 18

6.2送风形式的选择: 18

6.3回风、排风形式的选择 19

6.4散流器顶送气流组织计算 20

6.5双层百叶风口侧送气流组织的计算 21

6.7气流组织模拟 24

第七章 风管、水管水力计算 25

7.1 风管的水力计算 25

7.2水管的水力计算 28

第八章  空调设备的选择 32

8.1 风机盘管的选择 32

8.2新风机组的选择 32

8.3分、集水器 33

8.4冷水机组的选择 34

8.5 冷却塔的选择 35

8.6 水泵的选择 36

8.7水过滤器 39

8.8排气阀 39

8.9 换热器的选择 39

第九章:空调系统的保温保冷与防腐 43

9.1空调系统的防腐 43

9.2空调系统的保温保冷 43

第十章 确定管道的消声、减振的措施 45

10.1 空调系统的消声 45

10.2 空调系统的减振 46

第十一章  通风设计 47

11.1卫生间的排风 47

第十二章:空调系统自动控制 48

12.2空调系统的自动控制 48

第十三章:节能量计算及经济性分析 50

13.1空调系统节能分析 50

13.2节能设计计算书: 52

参考文献 55

致谢 56

附表一：空调设计房间冷负荷计算 57

附表二：空调设计冬季采暖热负荷计算 132

附表三：空调设计风管水力计算 138

附表四：空调设计水管水力计算： 144
