M3257-某十一层建筑采暖给排水设计 下载积分：50　资料编号： M3257

作品包括:

Word版设计说明书1份

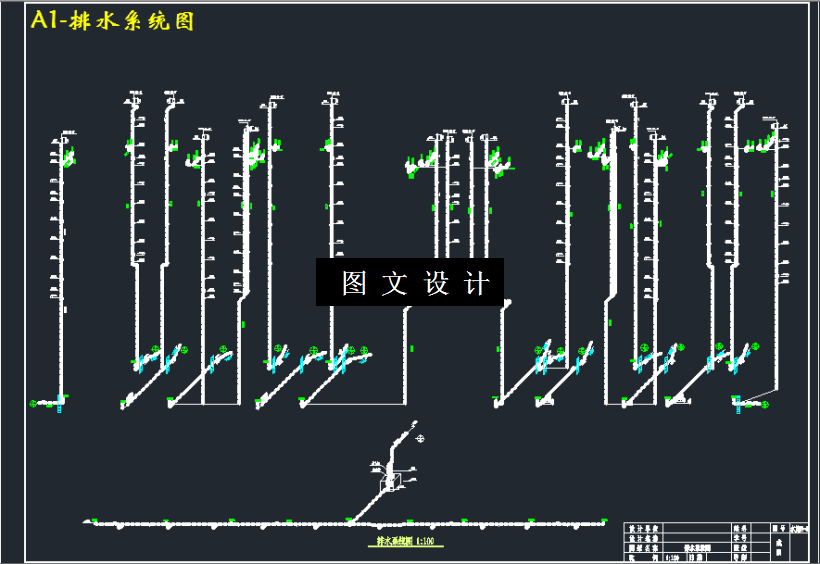

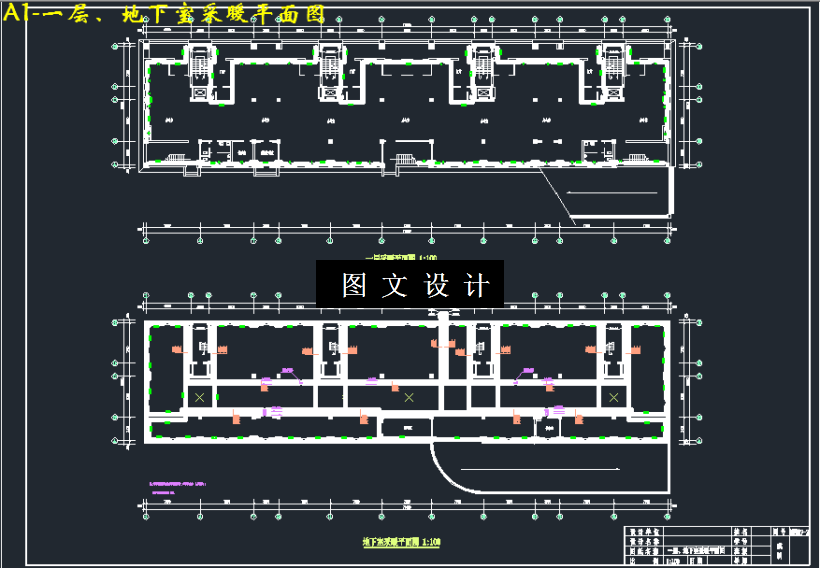

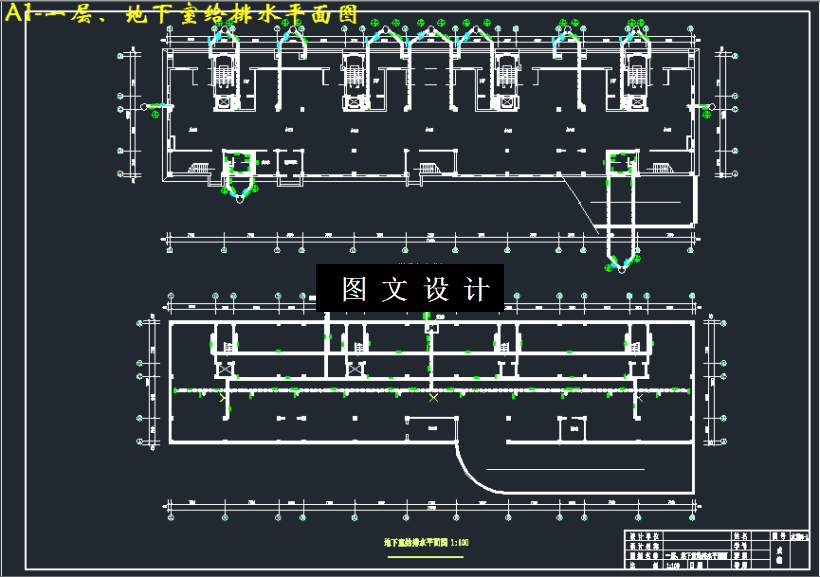

CAD版本图纸，共15张

摘要

本建筑为办公室和住宅两用建筑。地下室为停车库，一至四层为办公室，五至十一层越层为住宅，性质为二类建筑，防火等级为一级。对本建筑物进行采暖、给排水及换热站的施工图设计。地下室层高为4.2m；一层层高为3.3m；二、三层层高为 3.3m；四层层高为3.3m；五至十一层越层层高为2.8m。地下室负荷很小，对其布置较少供暖设备。在采暖工程设计过程中，为了使各个用户达到水力平衡和热力平衡，本设计地下室采暖系统采用双管上供上回式；一到四层办公楼采暖系统采用双管上供下回式；五到十一层采用单户水平串联。给排水设计中，经过仔细考虑生活给水系统由外网直接供给，足以保证最不利配水点拥有充足的流出水头住宅和办公室散热器的材质为钢质，楼梯间及卫生间的材质为铸铁散热器。建筑给水系统由于静压的要求，分为两区即高区（住宅）和低区（办公室）。采用水泵和贮水池联合给水方式。办公室给水管道明设，住宅给水管道埋地敷设，管材均为PP—R管。办公室和住宅卫生间的排水在本层楼板下排出，厨房本层排出，管材都是UPV—C。地下室为有压排水，管道埋地敷设，管材为排水铸铁管。以上是本工程的概述，如有不详之处请参见施工图和设计说明。
