作品描述

作品包括:

Word版设计说明书1份

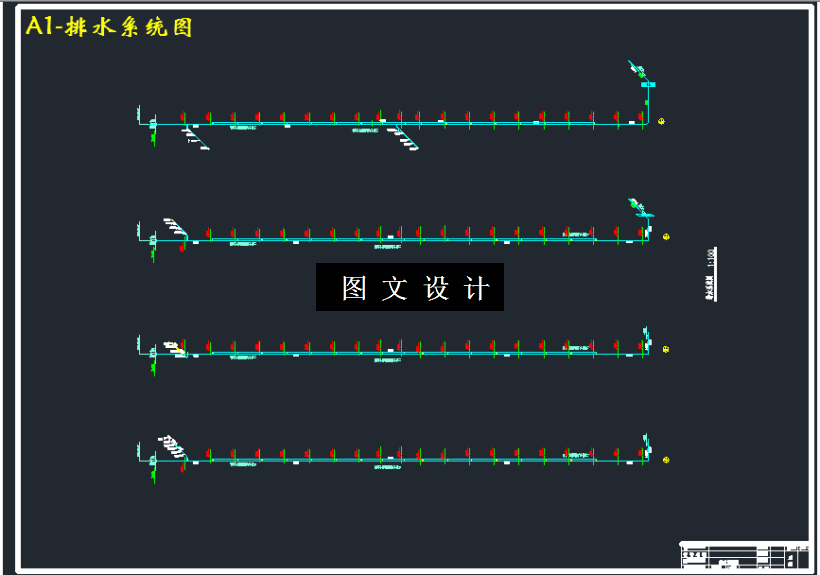

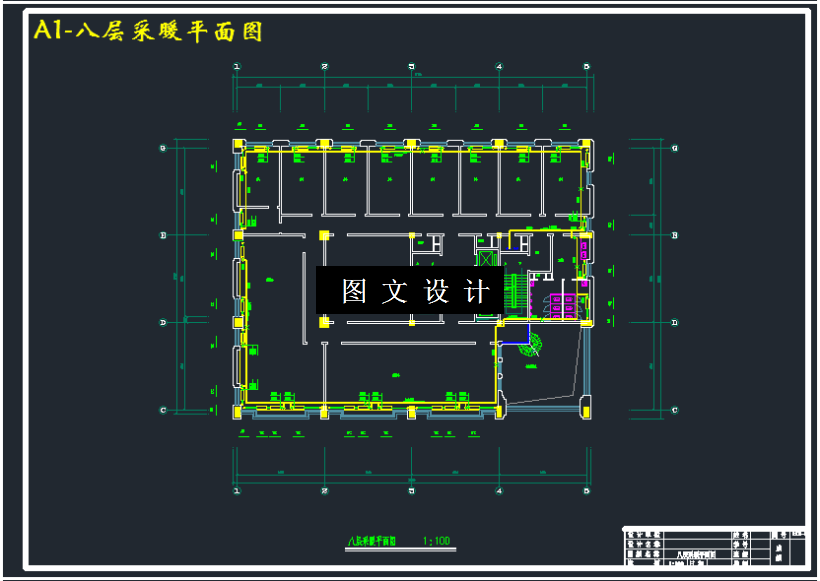

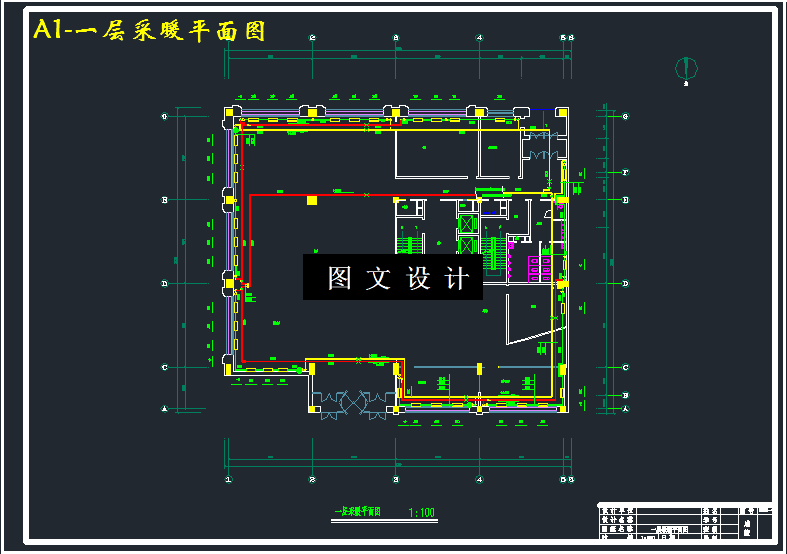

CAD版本图纸,共20张

摘要

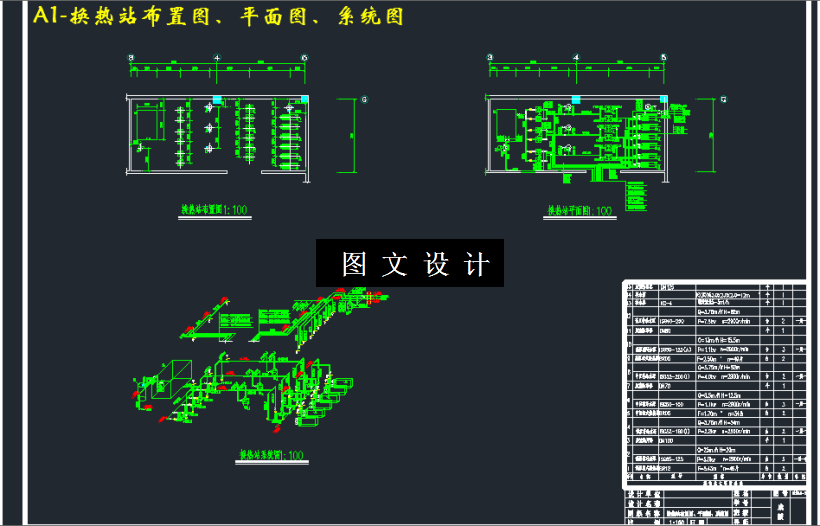

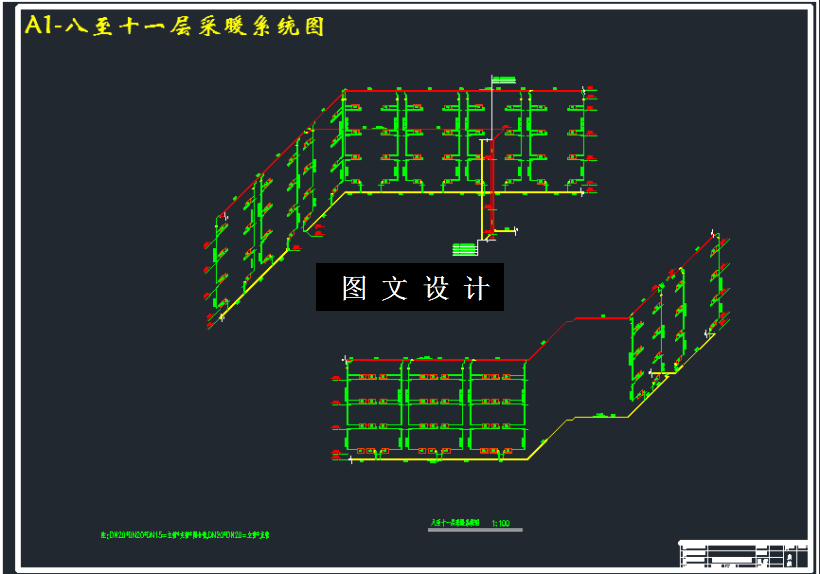

本工程为某大厦高层采暖、给排水设计。共20层(包括一层地下室)。建筑面积为18950平方米。一楼层高7.2米(包括一层夹层),其余楼层均为3.6米。建筑内有办公室、活动中心、品牌专卖店等。总热负荷为926.6KW,面积热指标为50.1W/m。 考虑到承压和竖向失调的原因,把本系统分为三区即高区、中区和低区。低区为负一~七层,地下室采暖采用了上供上回单管水平串联式系统,一~七层为水平串联同程式系统,低区热负荷为485.6kw,建筑面积为8317m2,采暖热指标为58.4w/m2。中区为八~十一层,中区为垂直单管带跨越管式同程系统,中区热负荷为166.1kw,建筑面积为3820m2,,采暖热指标为43.4w/m2。高区为十二~十九层,高区为水平串联同程式系统,高区热负荷为274.9kw,建筑面积为6813m2,采暖热指标为40.3w/m2。各区均采用了同程式系统,同程系统的好处是可以消除或减轻系统的水平失调,不至于使距干管最远用户无法达到要求的温度。最后,设计时还需考虑经济、可靠、节能等问题。散热器为M132型散热器。本设计采用集中式低温热水供暖系统。一次网热媒为高温热水,供回水温度为120oC—80oC。二次网热媒为低温热水,供回水温度为80oC—60oC。换热站布置于地下室内,设置三套换热机组。根据此建筑的特点采暖系统分三个区。建筑给水系统由于静压的要求,分为两区即高区和低区。一~九层为低区,十~十九层为高区。低区生活水量为1.99L/S,供水压力为50.32mH2O。高区生活水量为1.76L/S,供水压力为82.72mH2O。定压方式为变频水泵定压。采用水泵和贮水池联合给水方式。住宅给水管道埋地敷设,管材采用PP—R管,采用热镀锌管件,丝扣连接。管径不大于50mm时,宜采用截止阀,管径大于50mm宜采用闸阀、蝶阀。管道井内生活给水管道采用超细玻璃丝棉保暖,保温厚度:为 25mm,出户管道及距外墙近的管道均采取了保温措施。防腐:进户管防腐:明装--铅油两道;暗装--防锈漆两道;直埋--沥青两道。出户埋地管,除锈后刷冷底子油一道、石油沥青两道。
