M3272-某13层大厦供暖、给排水设计 下载积分：50　资料编号： M3272

作品包括:

Word版设计说明书1份

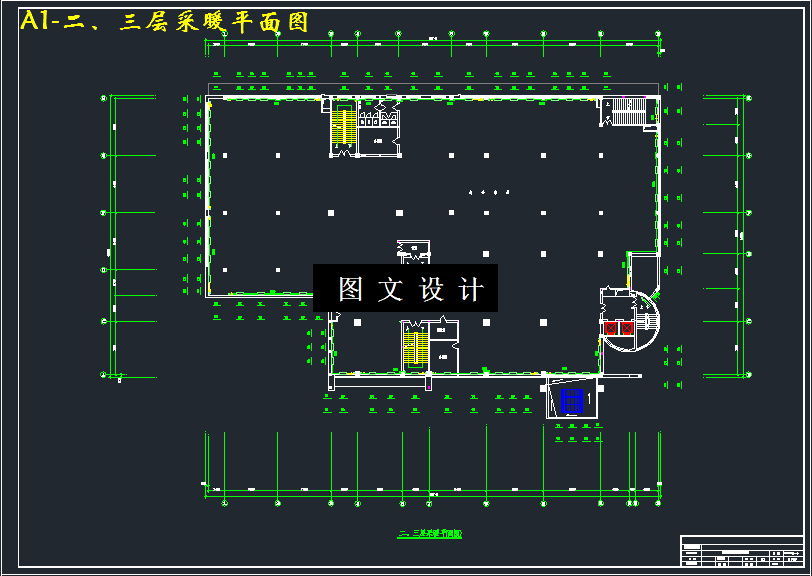

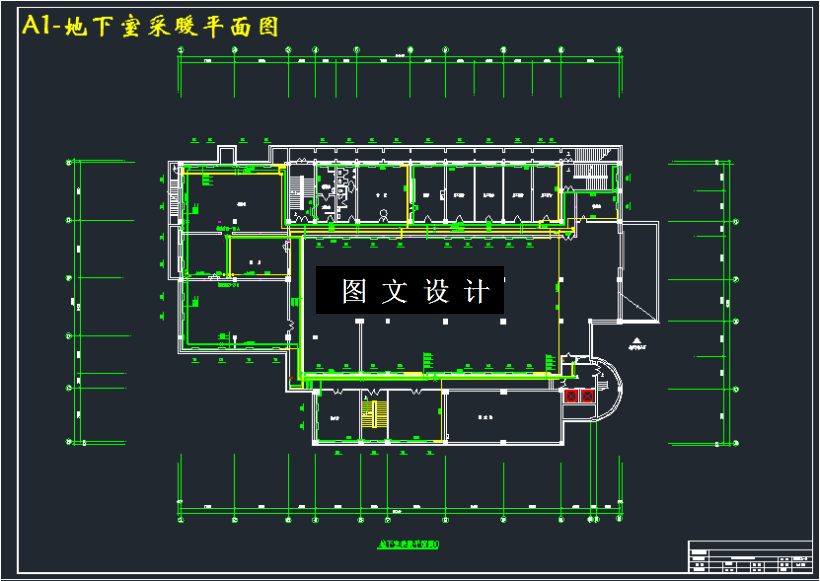

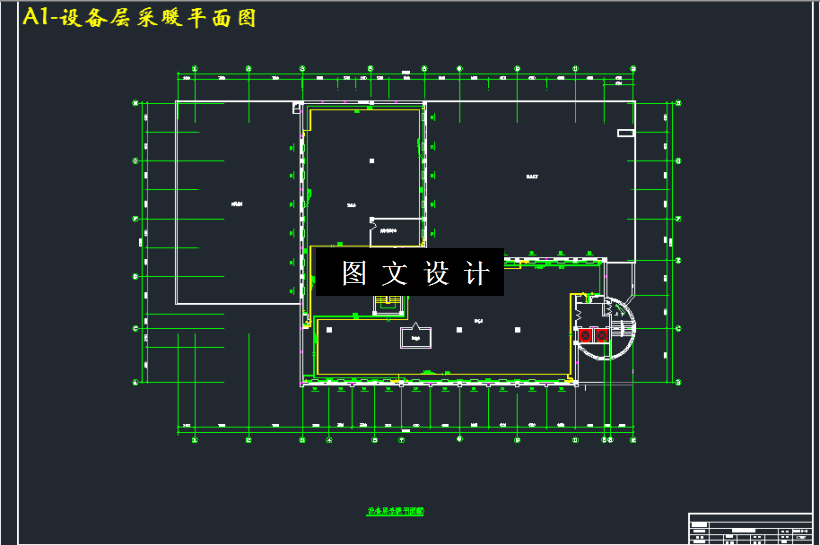

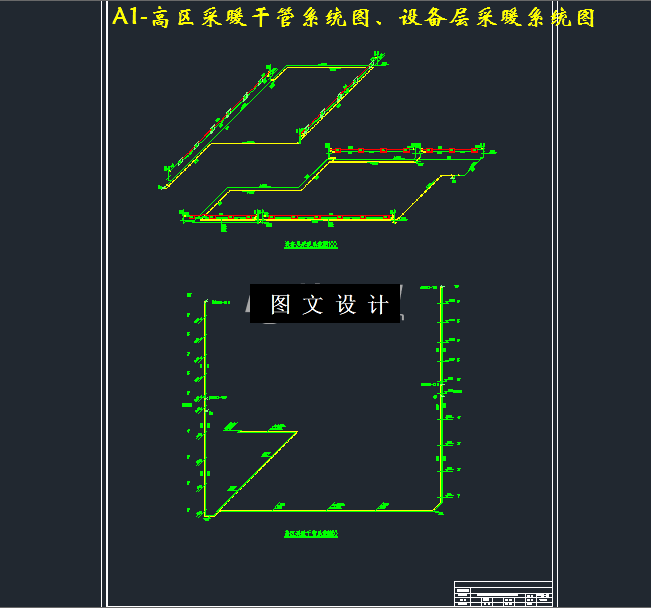

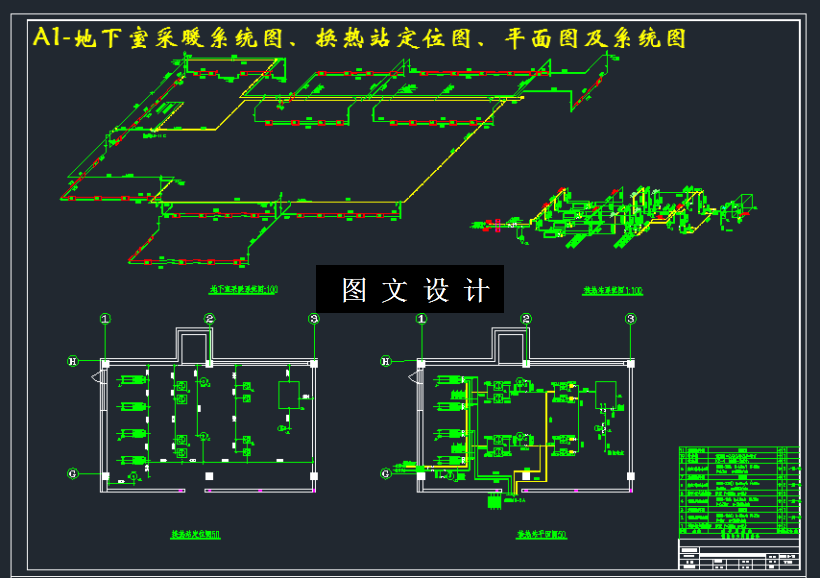

CAD版本图纸，共13张

摘要

哈尔滨市某大厦位于哈尔滨市繁华地段，是集餐饮、娱乐、休闲为一体的高级公寓式宾馆。该建筑属于高层建筑。该建筑地下部分1层，地上部分共有13层。地下一层为设备用房和车库(25辆汽车)，包括水泵房、换热站、库房、维修间、卫生间、宿舍等。各层概况如下：1层设有餐饮，商场。2~4层设有配电室,卫生间，办公室娱乐会馆、商场。4到5层间为设备间，层高为2.2m。5~13层为宾馆客房。各层高度如下：地下室4.2m，一层~四层4.8 m，五~十三层3.6m，建筑总高度53.8m，总建筑面积约为19766平方米。楼体为钢筋混凝土结构。本设计采用集中式低温热水供暖系统。换热站布置于地下室内，设置两套换热机组。根据此建筑的特点采暖系统分两个区，低区为-1～4层，高区为设备层～13层，低区分两个区都为水平串联同程式系统，高区分为三个区为水平串联同程式系统和低温辐射地板采暖形式。最后，设计时还需考虑经济、可靠、节能等问题。本设计需要做部分给排水设计，给水分为高区和低区，高区给水经由生活水池通过变频调速泵供给，低区直接由市政管网供给。热水采用下行上给式，集中供热。
