M3315-某小区室外管网供热系统工程设计 下载积分：50　资料编号： M3315

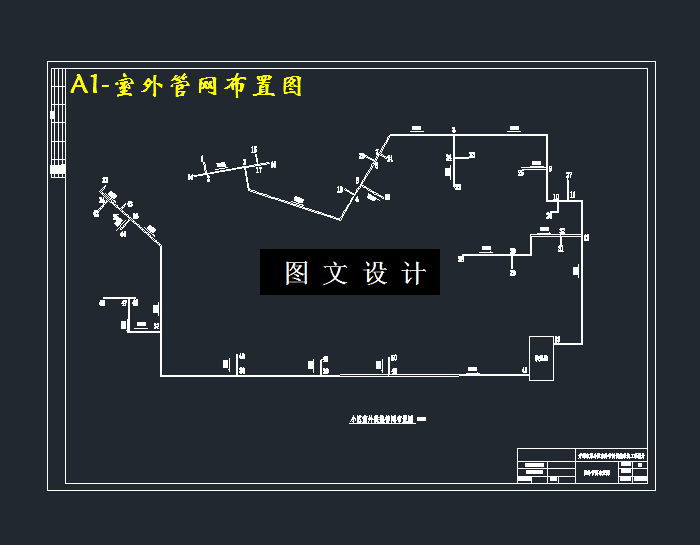

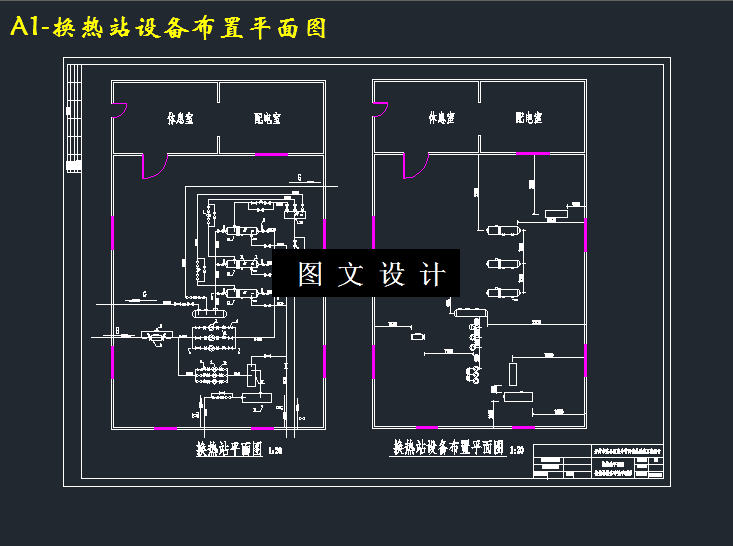

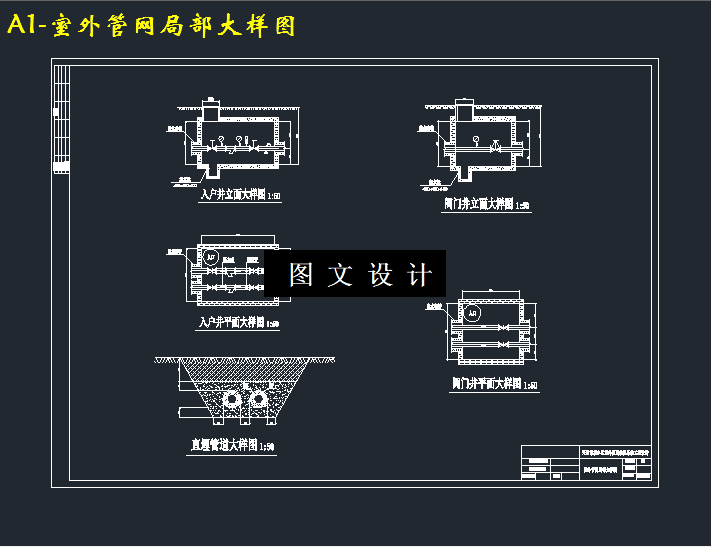

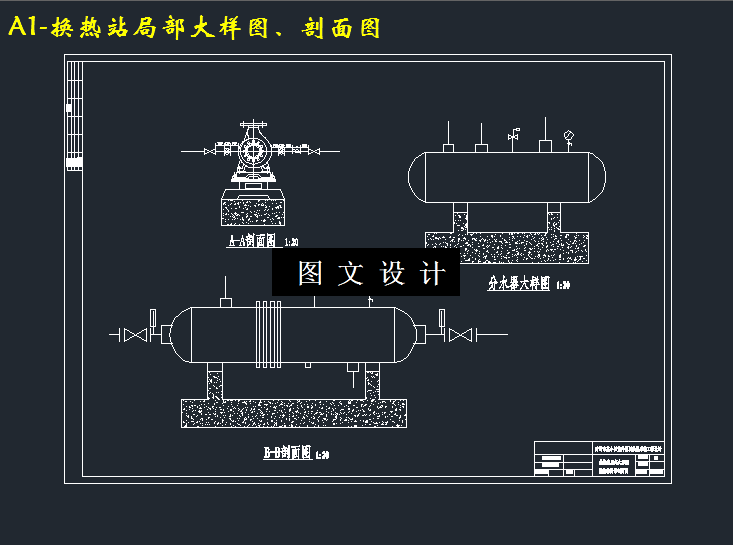

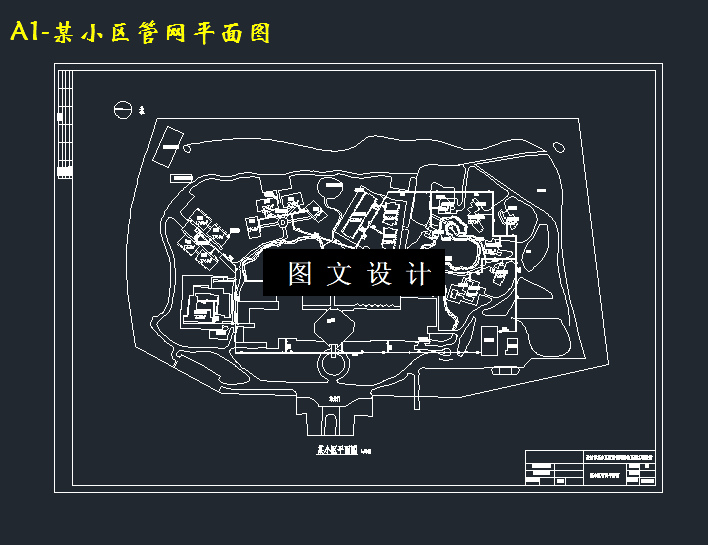

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共7张

摘要

本次设计的课题为开封市某小区室外管网供热系统工程设计，包括供热外网和换热站的设计。该小区包括住宅楼与办公用楼，总建筑面积为54000m2，热用户计算热负荷为2764250W。小区换热站以饱和蒸汽为一次热媒，采暖供回水温度为95/70℃。首先，根据设计题目搜集资料，确定供热系统的相关方案。包括集中供热系统的选择、枝状管网的确定、热负荷的计算、热媒的选择及其参数的确定。然后，进行小区供热外网的设计。包括管道的敷设、管网中固定支架、阀门井、补偿器等附件的位置与数量的确定，管道的保温，管网的水力计算。通过水力计算确定管网的管径以及压力损失，并进行不平衡率的计算，尽量使每段管线都能达到水力平衡。接着，确定换热站系统流程；对换热器、循环水泵、定压水泵等主要设备进行选型计算；合理布置所有的设备以及它们之间的管道。同样，还要对换热站内部进行水力计算以求得各种管路的管径。最后，根据设计的供暖系统的特点提出合理有效的运行调节方法。
