M3338-某综合型高层建筑给排水工程设计 下载积分：50　资料编号： M3338

作品包括:

Word版设计说明书1份

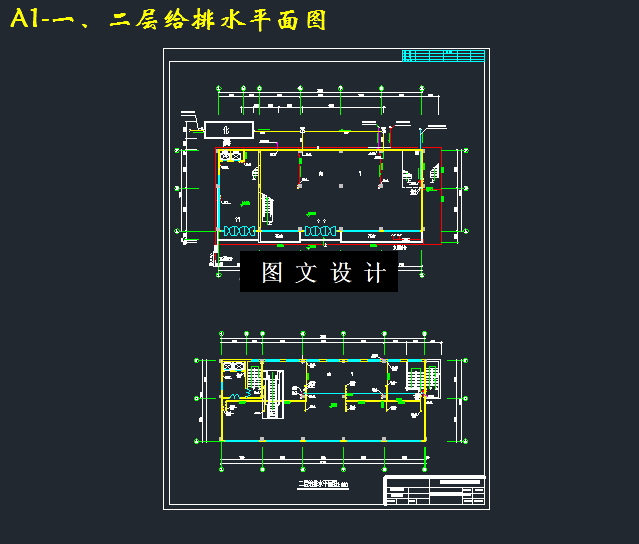

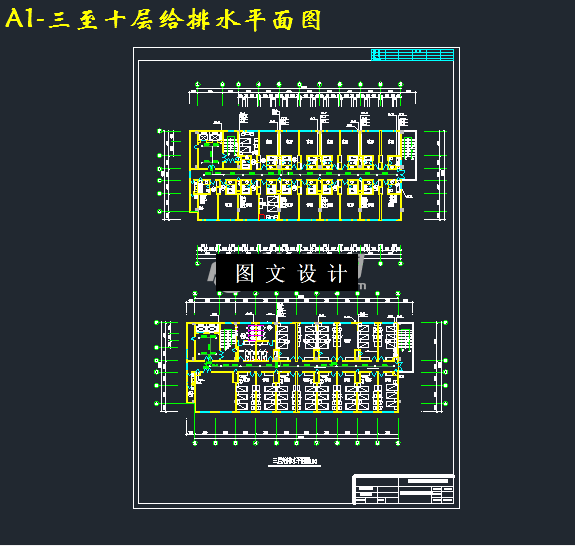

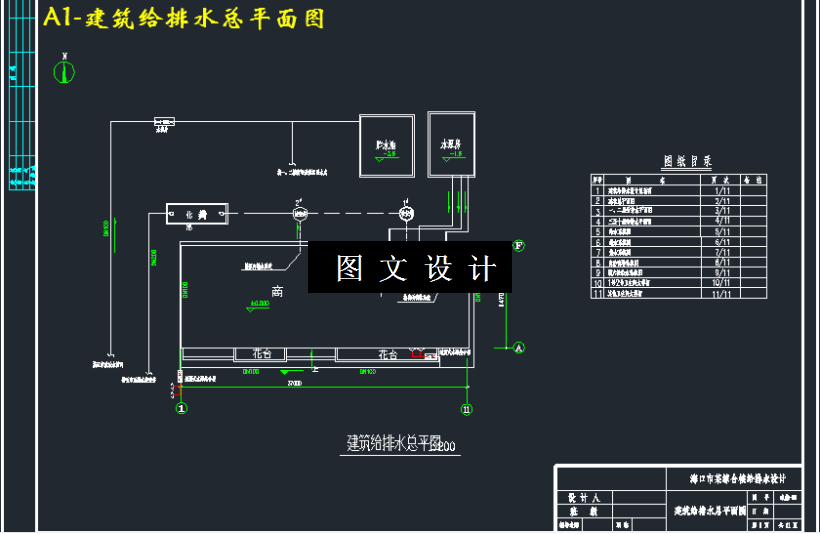

CAD版本图纸，共10张

摘要

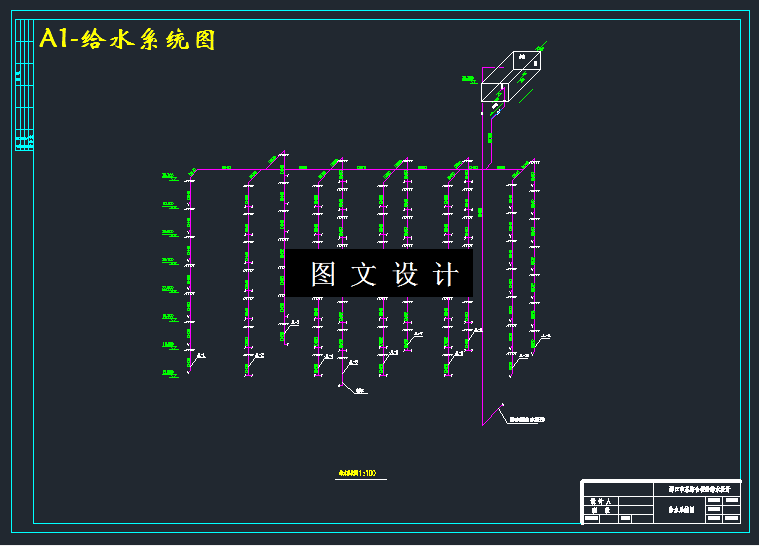

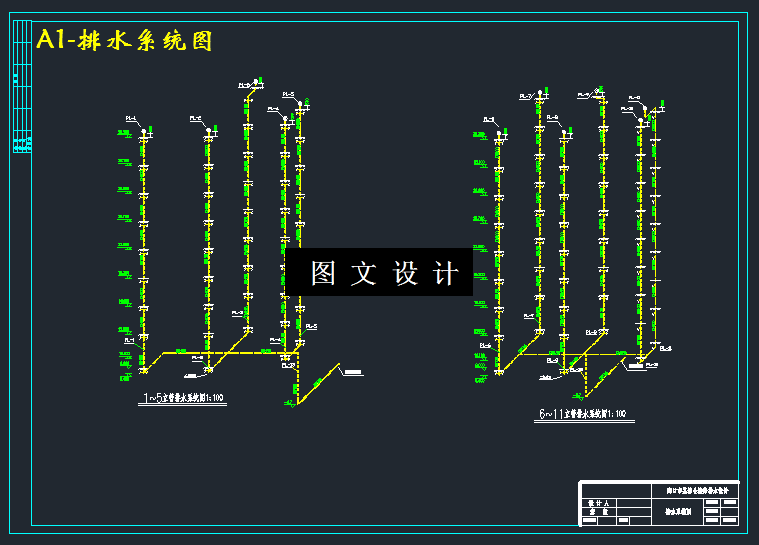

该建筑位于海口市，是一栋集商贸和宾馆于一体的综合型高层建筑，建筑总高度为35.3米。该建筑地上十层，一层层高5.2米，二层层高为3.5米，三至十层为客房，层高均为3.2m。水源由市政给水管网提供，其常年压力为0.26Mpa。给水系统采用分区供水方式，低区为一层至地上三层，高区为四层至十层，低区由市政管网直接供水，高区采用变频调速水泵供水。水源由市政给水管网供给，建筑外侧东北角处设置有水泵房、贮水池。贮水池为生活给水和消防用水合用形式。排水系统采用生活污水和生活废水合流排放，每根排水立管顶端均设专用通气立管风帽，排除的废水直接连接废水井进入市政排水管网。消防系统分为消火栓灭火系统、自动喷淋灭火系统。消火栓灭火系统管网布置成环状，共设五根消防立管，一层至十层每层设五个消火栓，顶层设一个试验消火栓。在建筑外侧设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。自动喷淋灭火系统采用独立的湿式自动喷水灭火系统，在屋顶设置的消防水箱来保证消火栓和自动喷淋系统前十分钟的供水量。热水系统采用上供上回机械全循环系统，考虑到海南的日照时间，充分利用自然能源，设计太阳能加热器并设置辅助电加热器。热水加热后，经热水管网送到每个用水点，满足用户对热水的需求。
