M3342-某小区室外管网供热系统工程设计方案 下载积分：50　资料编号： M3342

作品包括:

Word版设计说明书1份

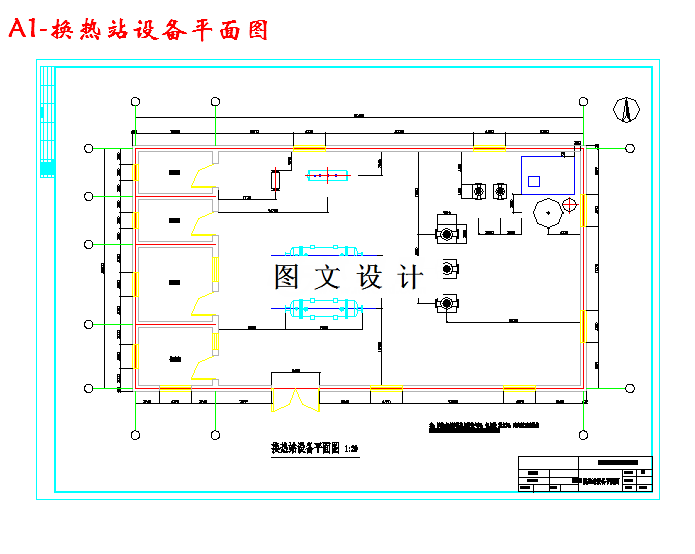

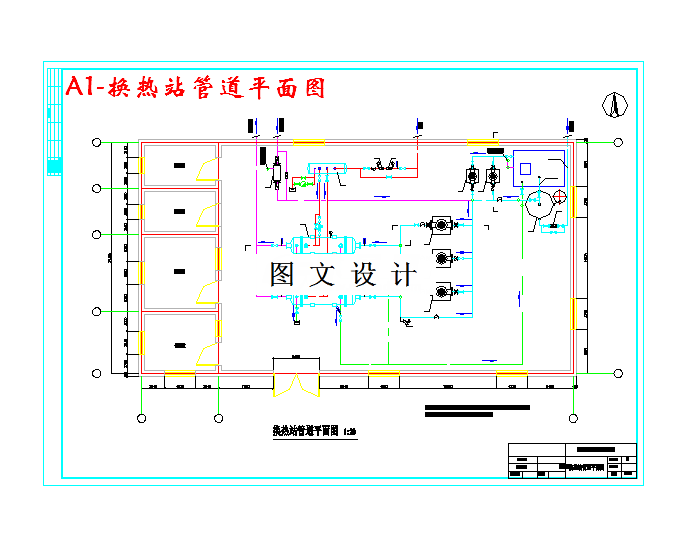

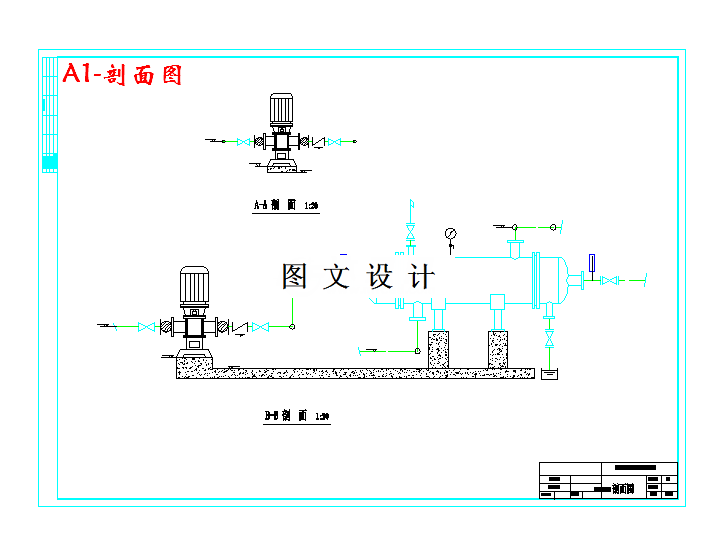

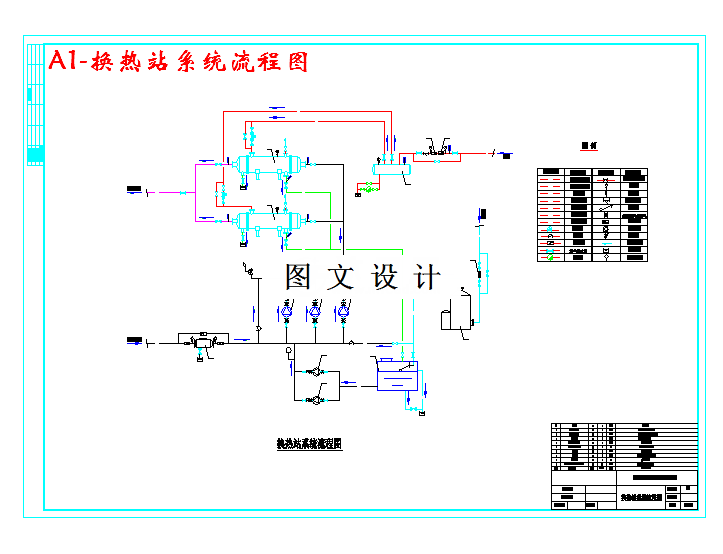

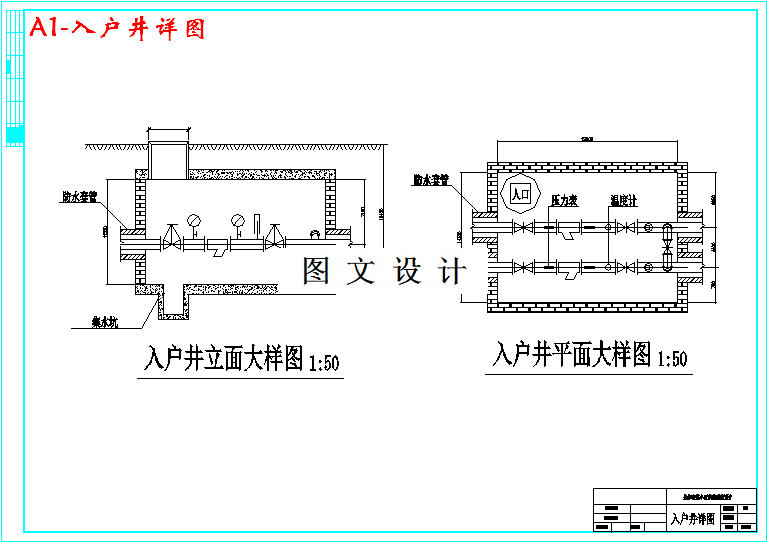

CAD版本图纸，共8张

摘要

供热工程是以热水或蒸汽作为热媒为用热系统提供热能的供热系统和集中工人热系统。供暖系统是以人工技术把热源的热量通过热媒输送管道送到热用户的散热设备，以保持室内的适宜环境。集中供热系统是由热源、热力网、热用户三部分组成。本设计为北京市某小区室外管网供热系统工程设计。要求根据给定的建筑资料和原始资料给这个住宅小区设计一套安全可靠、经济合理的系统。研究的内容有：供暖系统设计热负荷、供暖方案的确定、集中供热系统及其水力计算、水压图的绘制、管道的保温、附件的选择、热交换站设计及相关内容等几个章节，并且通过CAD制图，通过比较分析，指定出最为合适的方案，然后进行相关的设计，务必使本设计达到一定的宽度和深度。小区热源为城市集中供热源，设小区集中热力站。热力站使用板式换热器，板式换热器换热效率高，设备占地小，应用非常广泛。本设计住宅采用集中供热分户热计量，小区外网系统采用枝状形式，其布置简单，金属耗量小，基建投资小，运行管理方便。供热管道的直径，随距热源越远而逐渐减小；且力求管线最短，这样既可以减少管材又节省劳动力；且在各分支处设检查井，便于检修。
