M3355-某十层医院住院大楼的建筑给排水设计 下载积分：50　资料编号： M3355

作品包括:

Word版设计说明书1份

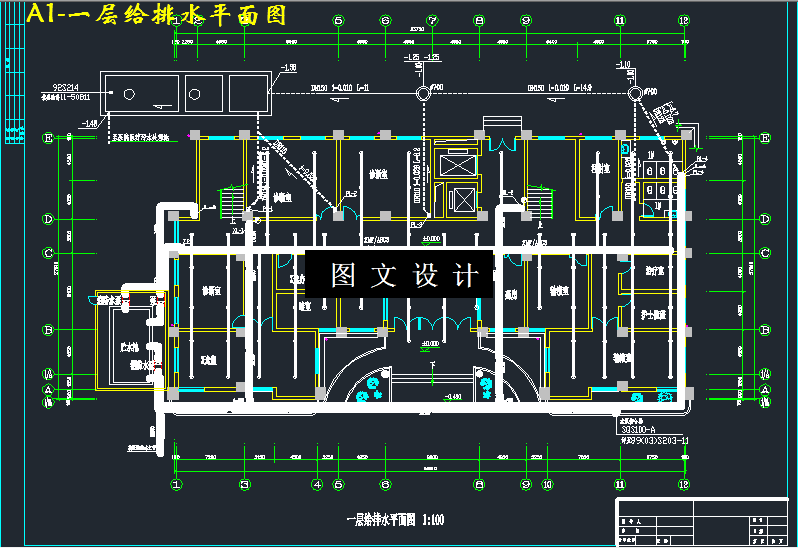

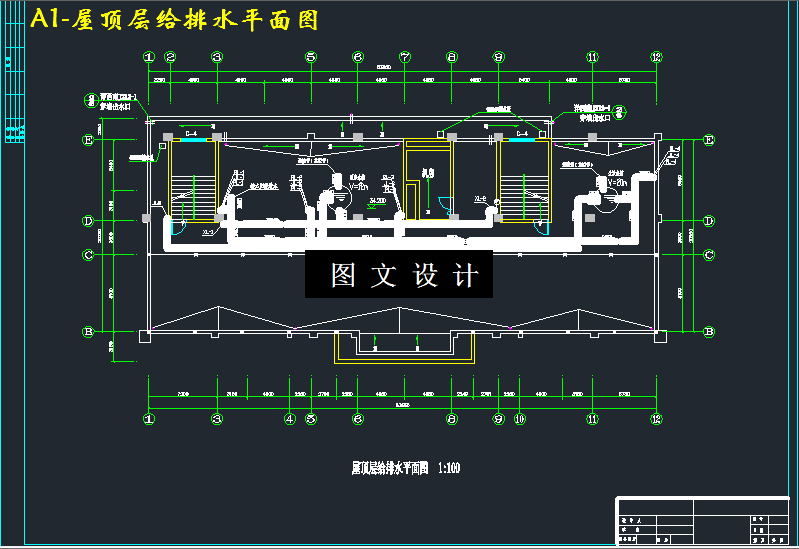

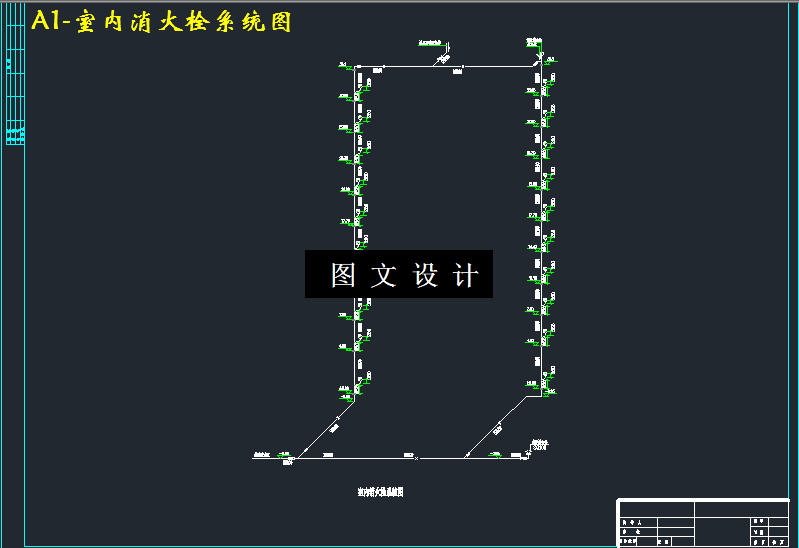

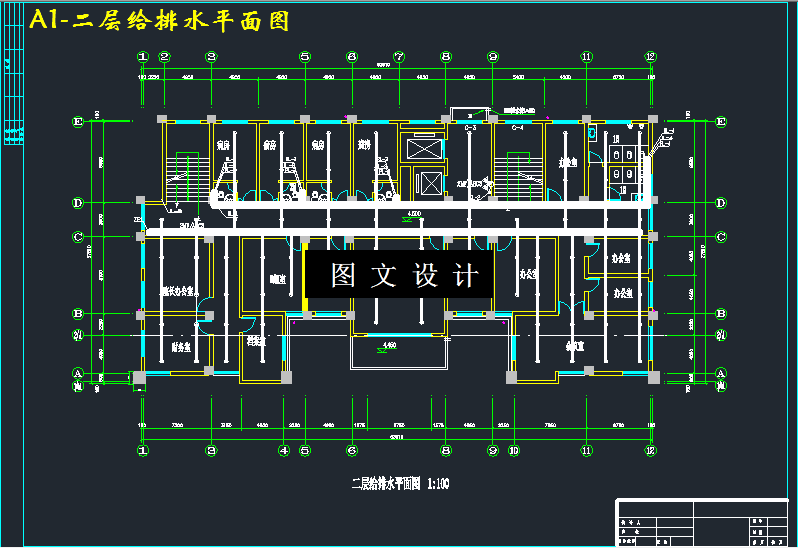

CAD版本图纸，共9张

摘要

本设计是某十层医院住院大楼的建筑给排水设计，主要包括给水系统、排水系统、消防系统和热水系统四个部分。 给水系统采用分区供水，一到四层为低区，由市政管网直接供水。五层到十四层为高区，采用上行下给式的供水方式，由水泵从设置在房间内的贮水池供水到楼层顶的生活水箱，并同时供给屋顶的消防水箱；排水系统采用的是污、废合流制，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统和自动喷水灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取。自动喷水灭火系统闭式湿式自喷系统。根据报警阀组控制的喷头数的有关规定设置一个湿式报警阀，并有压力开关自动启动喷淋水泵，均采用68度的玻璃球喷头。热水系统采用楼层顶设置太阳能热水器，并使用无循环式上行下给热水供应系统。拟采用半容积式水加热器，冷水通过加热器集中加热后，再由提升泵供向配水管网；给水管和排水管均采用PVC管，消防系统管道采用给水铸铁管，热水系统采用不锈钢管。。设计过程进行了各系统方案的确定、平面布置和计算,以及各种设备的选型。最后用CAD绘制了各个系统的平面施工图、系统图、大样图和设计说明。
