M3367-某七层办公建筑空调系统设计 下载积分：50　资料编号： M3367

作品包括:

Word版设计说明书1份

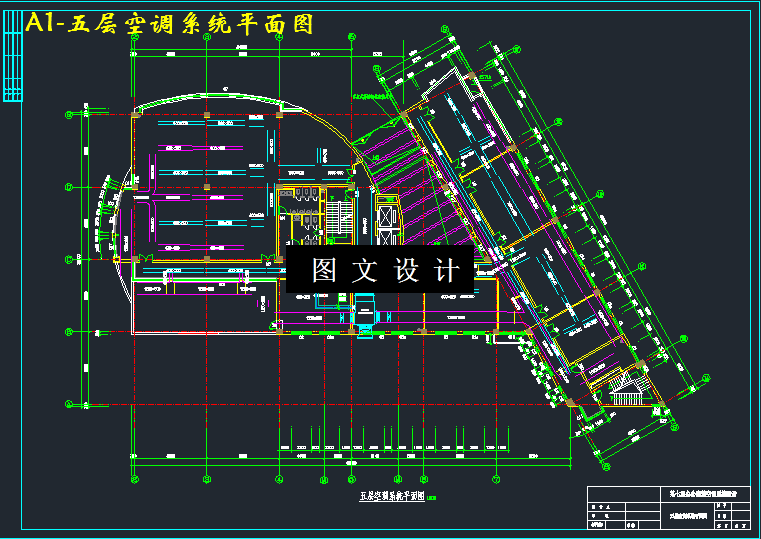

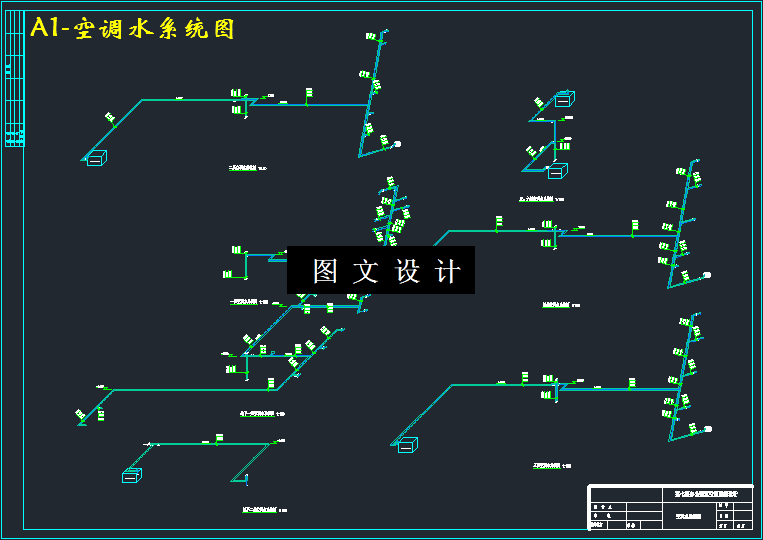

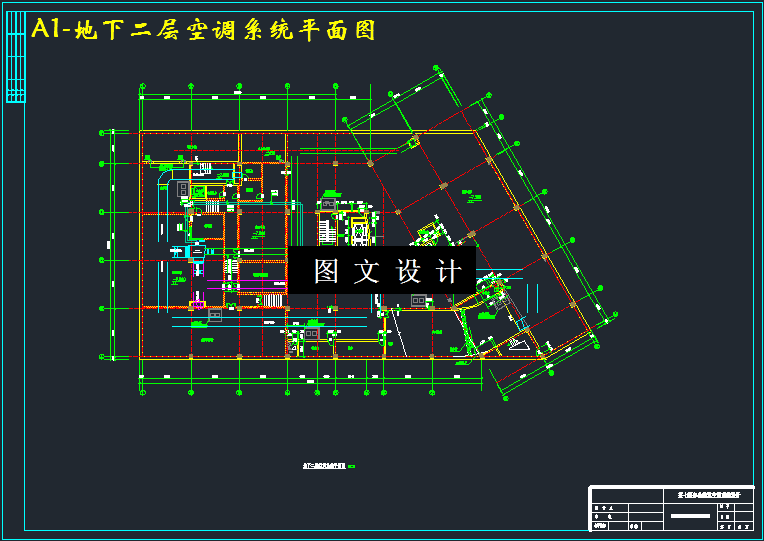

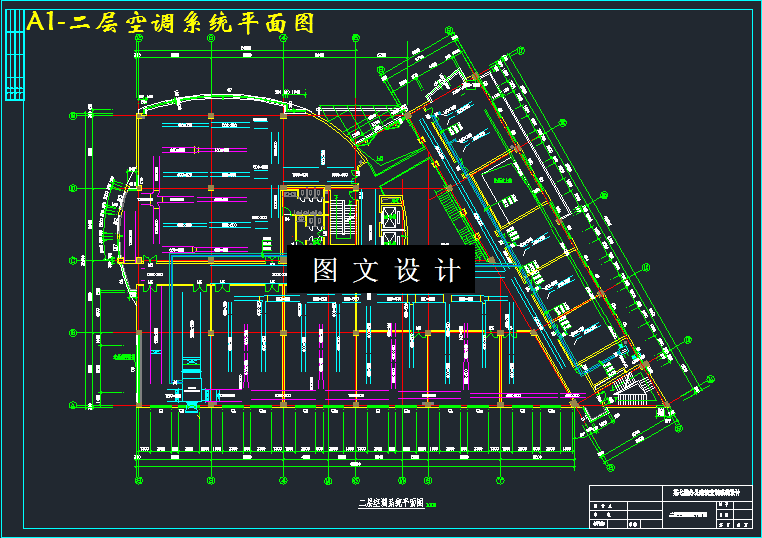

CAD版本图纸，共13张

摘要

本设计为焦作某七层办公建筑空调系统设计，共九层，地下两层，建筑总面积15360，空调面积7168，根据房间功能，全楼采用集中供给空调方式，制冷机组采用直燃型溴化锂吸收式制冷机组两台，型号分别为ZXLR-45单台制冷量分别为465KW. 根据各不同功能房间，将该集中系统分为二种空调送风方式，高大空间如餐厅、商场、走廊等采用全空气系统，新风直接从室外引进与回风混合（一次回风）后送风；小空间房间和东区办公室采用了风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，风机盘管承担室内全部冷负荷及部分的新风湿负荷。全空气系统选用方型散流器径向贴附射流射流形式，而风机盘管加独立新风系统有百叶风口侧送和散流器平送的形式。水系统采用闭式双管同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。卫生间通风统一由排风扇接出，在末端安装止回阀。标准层以上由于小于500m2所以采用自然排风；空调水系统只设有两个系统， 每个系统每层均设有回水同程管。
