M3368-某六层研发中心中央空调系统工程设计 下载积分：50　资料编号： M3368

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

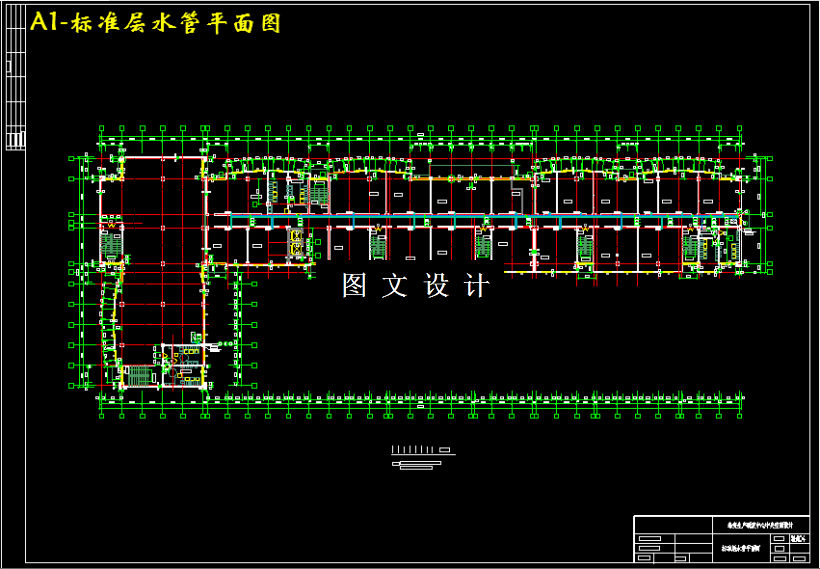

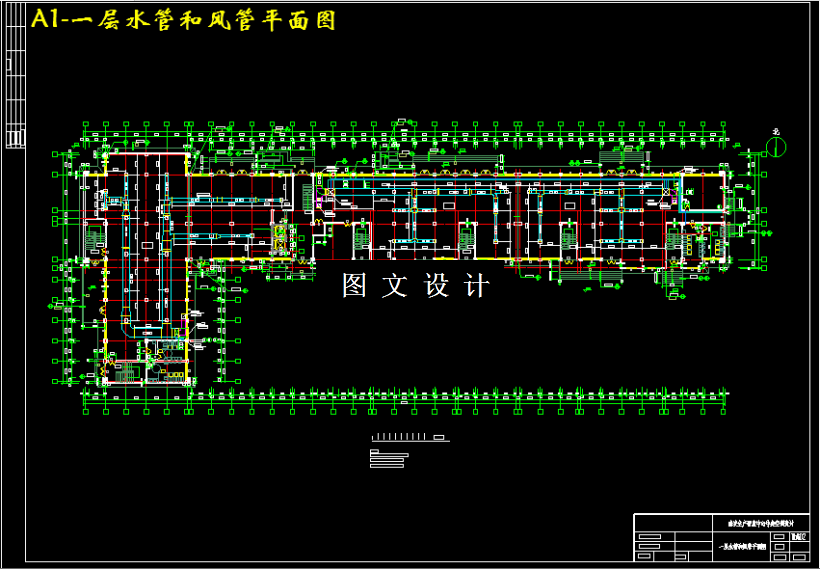

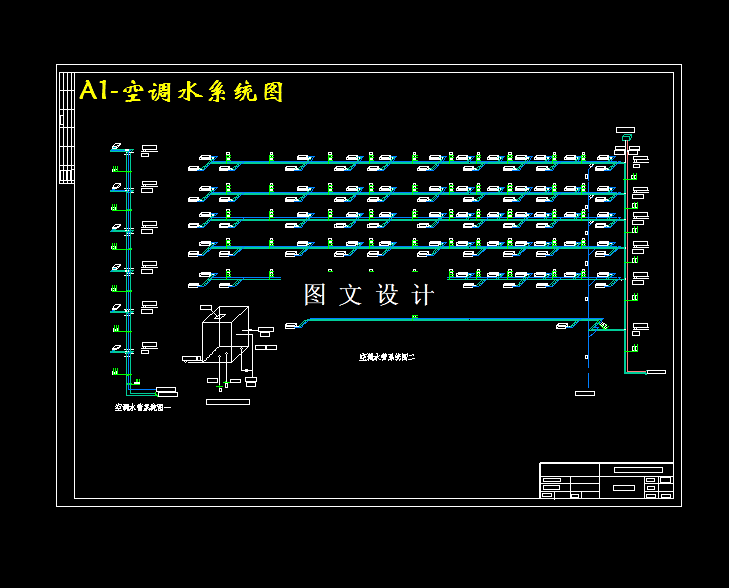

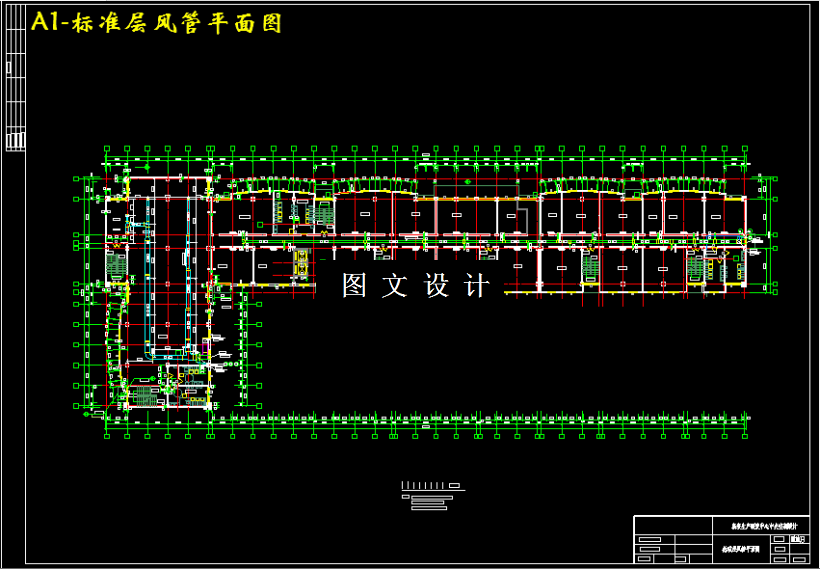

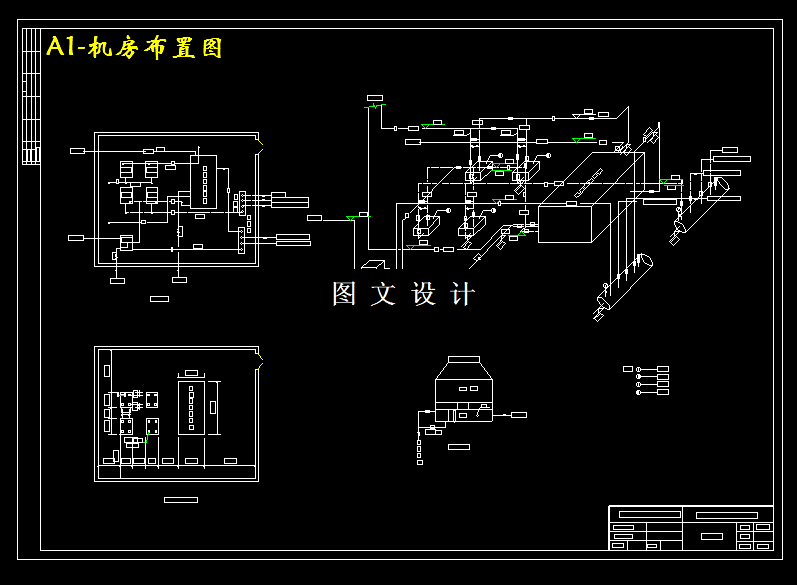

CAD版本图纸，共7张

摘要

本设计为山东省某六层研发中心中央空调系统工程设计，建筑共六层，建筑总面积13641.8，空调面积9457，总冷负荷为812.84KW，总热负荷为715KW.根据房间功能，全楼采用集中供给空调方式，制冷机组采用蒸汽型双效溴化锂吸收式制冷机组一台，型号为SXZ6D9，制冷量为930KW. 冬季供暖采用板式换热机组一台，型号为ZBR20，制热量为720-800KW.根据房间建筑结构，将该集中系统分为二种空调送风方式，大空间如一层展示大厅，其它层研发室一等采用全空气系统，新风直接从室外引进与回风混合（一次回风）后送风；其它各室等采用了风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，风机盘管承担室内全部冷负荷及部分的新风湿负荷。全空气系统选用方型散流器顶棚贴附射流形式，风机盘管加独立新风系统则采用侧送风的形式。水系统采用闭式双管式，冷水泵两台，一用一备；冷却水泵选两台，一用一备。
