Z1814-某20层综合大厦给水排水设计 下载积分：50　资料编号： Z1814

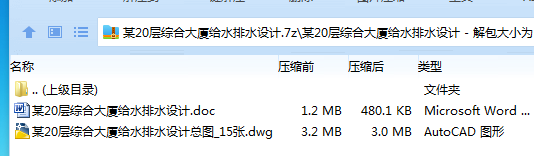

作品包括:

Word版说明书1份，共50页,约21000字

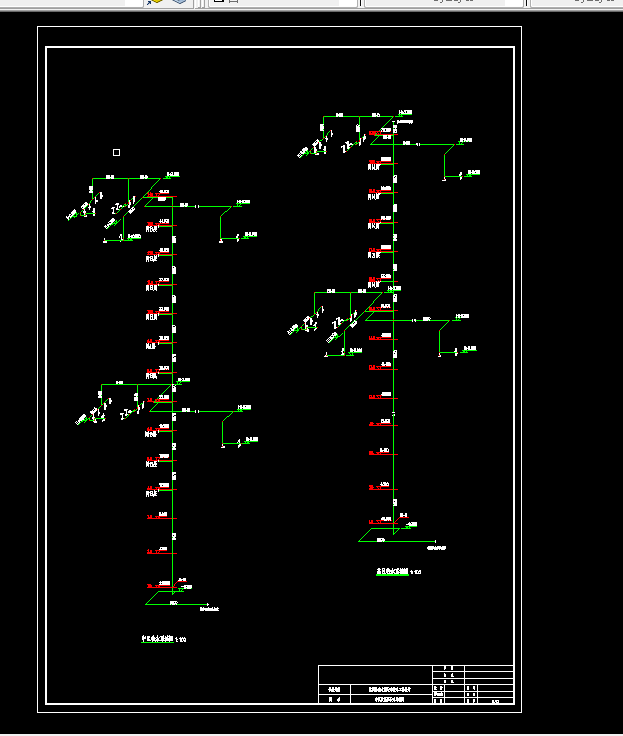

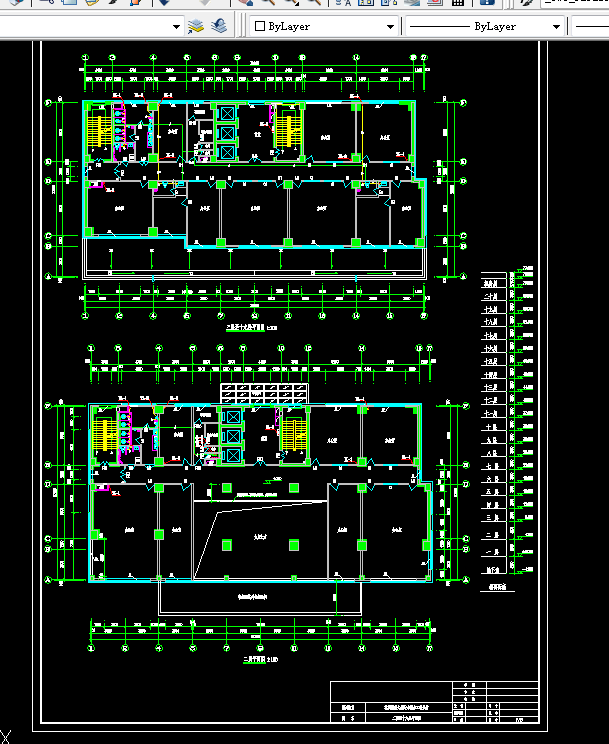

CAD版本图纸，共15张

摘要

该建筑是一幢商务综合大厦，地下设有一层，地上设有20层。工程为框架剪力墙结构。首层室内地面标高为±0.000米，该建筑74.4米为高层建筑。 根据建筑的性质、用途，室内设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵。生活水泵要求自动启闭。所有管道采用暗装敷设方式。 2、城市给水排水管道资料 （1）给水水源：本建筑以城市给水管网为水源，从市政管道东侧取水，管径DN300。常年提供的资用水头为18m。要求不允许从管网直接抽水。 （2）排水条件：该城市排水为合流制排水。

目  录

第一章 设计任务及设计资料 1

1.1 设计任务 1

1.2 设计资料 1

第二章 设计说明 1

2.1 建筑给水工程 1

2.1.1 给水方式选择 1

2.1.2 给水系统分区 2

2.1.3 给水系统组成 5

2.1.4 给水管道布置与安装 5

2.2 建筑消防工程 6

2.2.1 建筑物类别和火灾危险等级的确定 6

2.2.2 室外消火栓给水系统 7

2.2.3 室内消火栓系统 7

2.2.4 自动喷水灭火系统 8

2.2.5 气体消防系统 9

2.2.6 消防排水 9

2.2.7 消防灭火器的配置 9

2.2.8 消防管道安装与布置 9

2.3 建筑排水工程 10

2.3.1 排水方式选择 10

2.3.2 排水系统类型的确定 10

2.3.3 排水系统组成 11

2.3.4 排水管道布置与安装 11

2.3.5 排水管材 12

第三章 设计计算 14

3.1 给水系统设计计算 14

3.1.1 用水量的计算 14

3.1.2 水池、水表的计算 15

3.1.3 给水管网水力计算 17

3.1.4 生活加压泵的选择 23

3.2 消火栓系统设计计算 24

3.2.1 室内消火栓管网布置 24

3.1.2 室内消火栓的布置 24

3.1.3 消防水箱设计计算 25

3.1.4 消防水池设计计算 26

3.1.5 最不利点消火栓相关计算 26

3.1.6 消火栓管网水力计算 28

3.1.7 高位水箱设置高度的校核 30

3.1.8 消防泵的计算与选择 31

3.1.9 消火栓的减压措施 31

3.3 自动喷水灭火系统设计计算 32

3.3.1 高区自喷系统水力计算 32

3.3.2 中区自喷系统水力计算 35

3.3.3 低区自喷系统水力计算 36

3.4 排水系统设计计算 37

3.4.1 设计秒流量公式的选用 38

3.4.2 室内排水系统水力计算 38

3.4.3 污水局部处理构筑物设计 46

致谢 46

主要参考文献 47
