M3478-某公路隧道设计 下载积分：50　资料编号： M3478

作品包括:

Word版设计说明书1份

任务书一份

CAD版本图纸，共26张

摘要

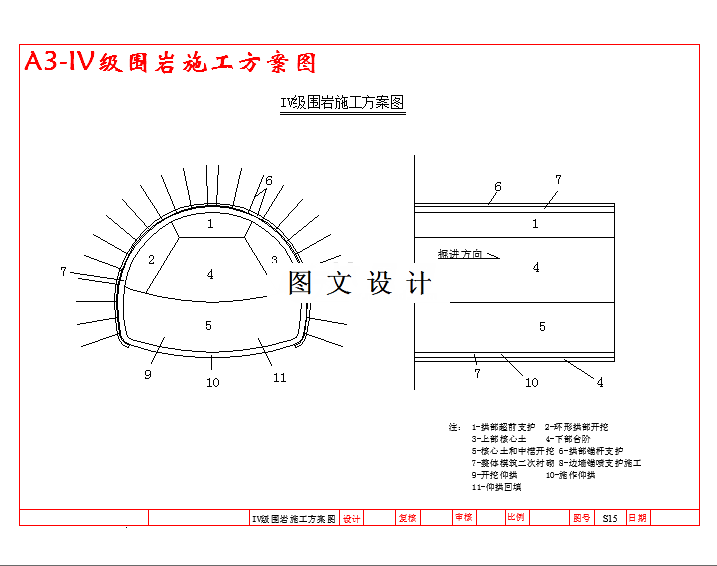

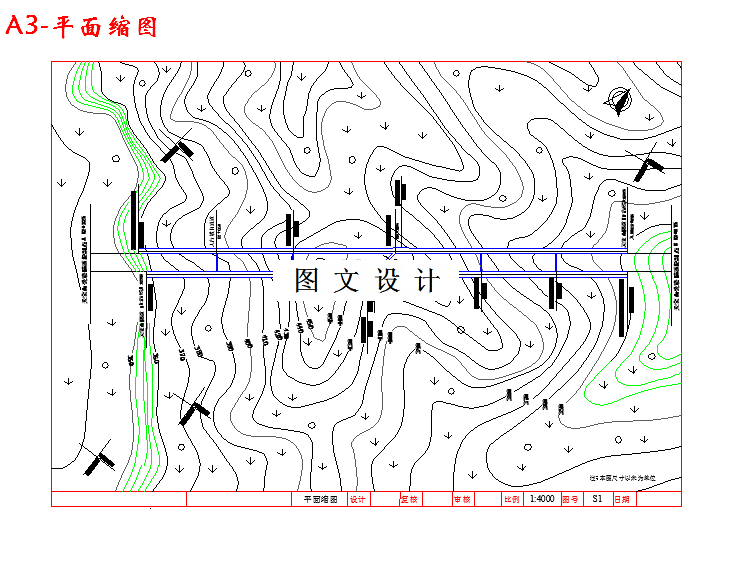

此次设计选题为某隧道设计，隧道位于卫国村某G202五常至G10尚志一级公路K2+325～K3+875，所处围岩等级为III、IV级，为分离式直线型单向行驶双车道隧道，上行线全长为1280m，桩号为K2+475～K3+755；下行线全长为1302，桩号为K2+453～K3+755。，上行线：K2+475—K3+060坡度为+0.7%，K3+060—K3+755坡度为-2%；下行线：K2+453—K3+075坡度为+0.7%；K3+075—K3+755坡度为-2%。衬砌采用复合式衬砌，断面形式为曲墙拱形断面，洞门为翼墙式洞门，明洞采用明挖法施工，暗洞IV级围岩采用环形开挖预留核心土法，III级围岩采用全断面开挖。本次设计内容为隧道总体设计、洞门设计、明洞设计、衬砌结构设计、通风设计、照明设计、防排水设计、施工方案设计和主要工程量估算。通过总体设计确定了平面纵断面线型及人行车行横向通道、紧急停车带的位置，通过洞门设计确定了洞门的位置及形式；通过明洞设计确定了明洞长度和明洞形式，通过衬砌设计确定了III级IV级围岩的结构形式，确定了通风、照明、防排水及施工方案，最后进行了主要工程量估算并绘制了31张图纸，本次设计主要内容为衬砌结构设计。
