M3491-地铁口紧急防洪门电气控制设计 下载积分：50　资料编号： M3491

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

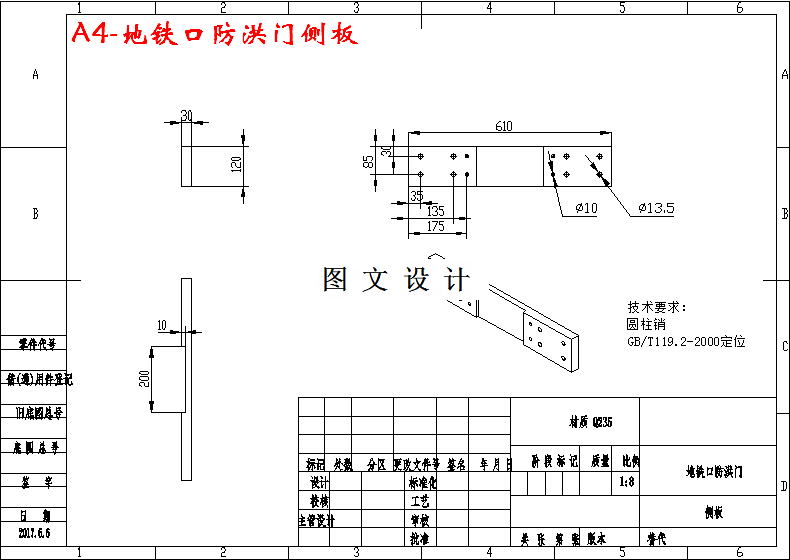

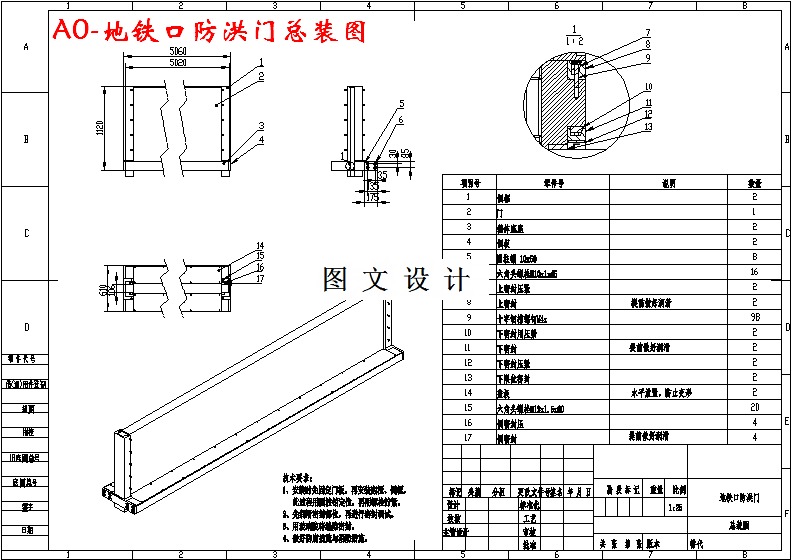

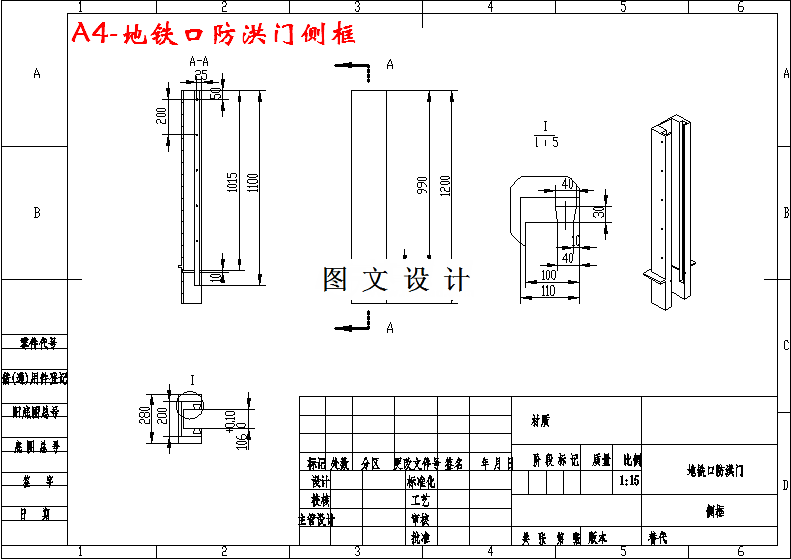

CAD版本图纸，共6张

摘要

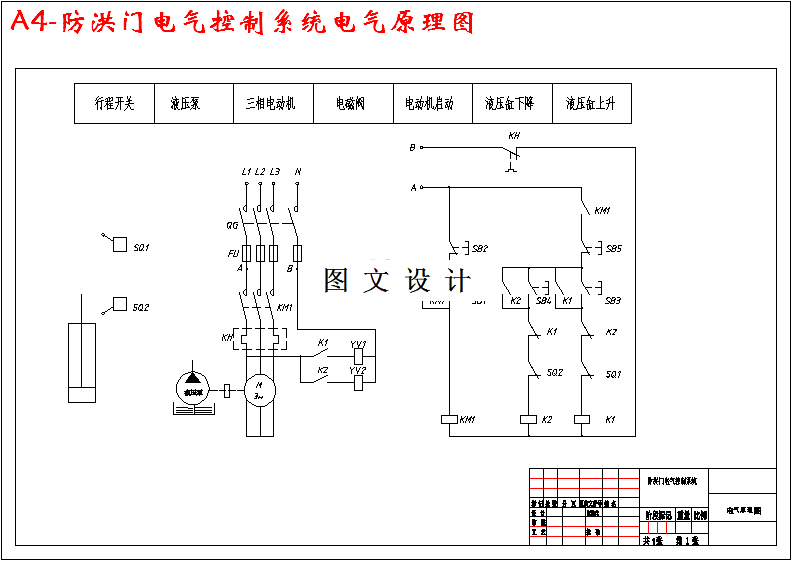

近年来，由于暴雨或洪水造成地铁站被淹的例子时有发生，紧急防洪门就是安装于地铁口，在灾害来临时升起抵挡洪水，避免地铁站因此造成经济损失的设备。本设计论述了开展地铁口紧急防洪门研究的重要意义与应用前景，通过对现有防洪措施的分析与国内外现有设备的研究，提出了相应的改进意见，并就此开展本次设计。首先，设计的防洪门状态是平时隐藏于地下、工作时竖直升起，根据动作要求，对比论证了几种可用传动方案的优缺点，最终选用了工作平稳、可靠性高的液压传动。接着，就双液压缸同步、手动与电动均可的控制要求设计了应用分流集流阀的双缸同步控制回路，并对所用到的液压元件进行了详细的设计计算与选型，完成了液压缸活塞杆的强度校核与稳定性验算，设计了整体式油路板，实现了大部分液压元件的集成，计算了系统压力损失与发热散热能力，验证液压系统性能良好。最后根据液压传动系统的控制要求，完成了继电器-接触器控制电路的设计，并对电器元件进行了选型与电气工艺设计。
