作品包括:
Word版设计说明书1份

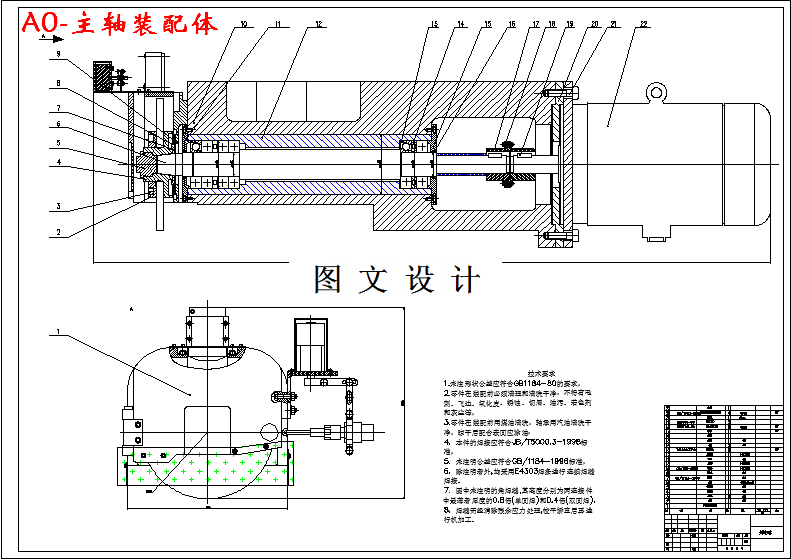

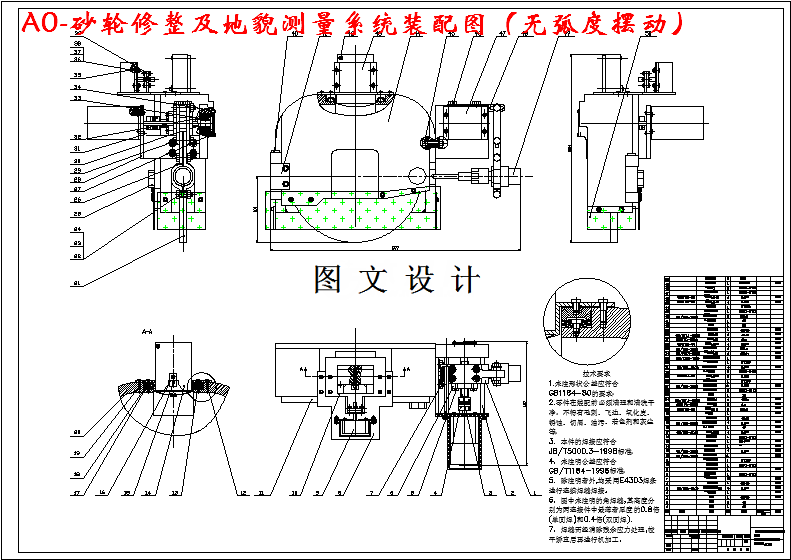

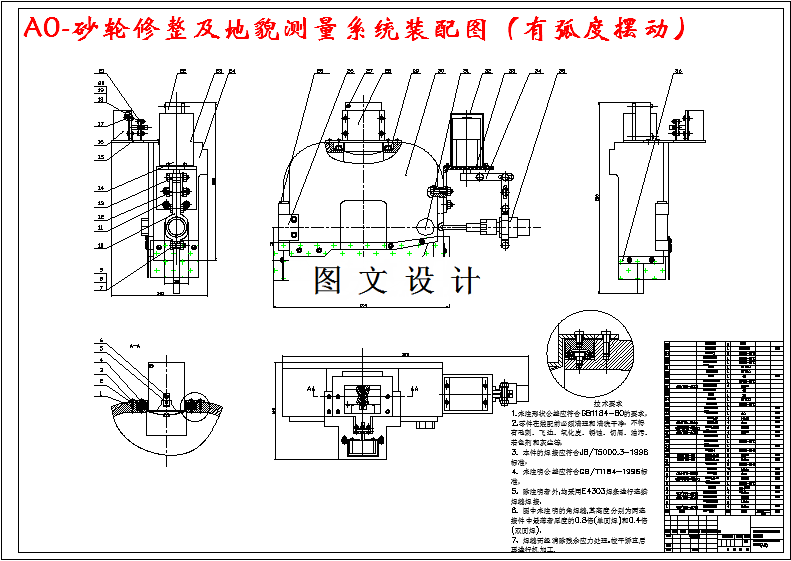

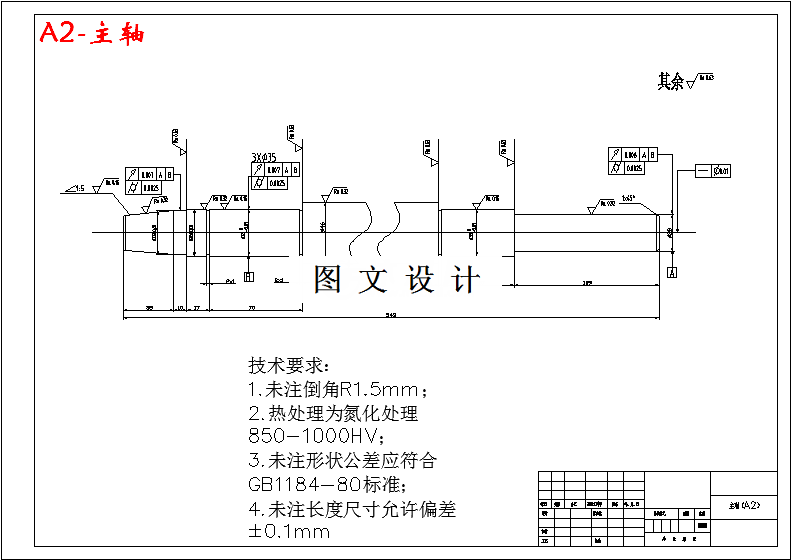

CAD版本图纸,共13张

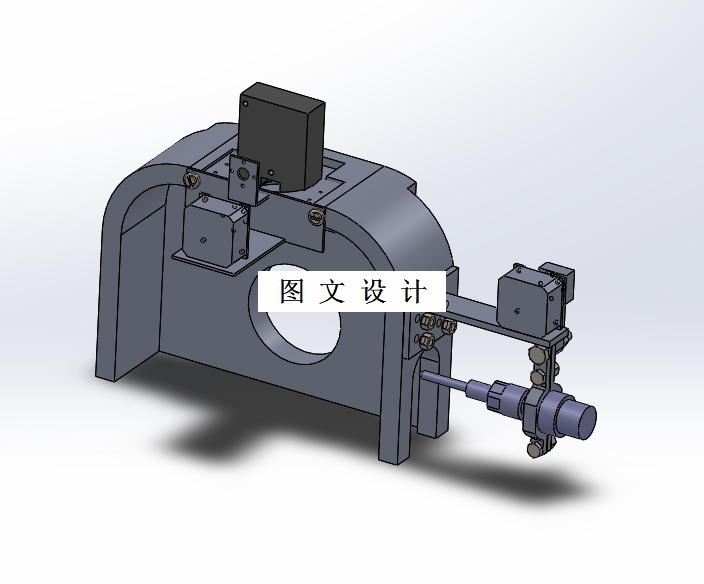

SW三维图一套
摘要
摆动射流砂轮修整及砂轮地貌在位测量系统设计。当前,脆硬性材料的使用越来越广泛,用于脆硬性材料加工的超硬磨料(如金刚石和CBN)砂轮的使用也越来越多。然而,传统的砂轮修整技术难以实现超硬磨料砂轮高质量和高效率的修整,修整工具磨损快、修整时间长,而且会影响切削效率,缩短砂轮寿命。而磨料水射流切削技术日趋成熟,近年来,有学者将其用于超硬磨料砂轮的修整并取得了不错的效果。本次设计了两套摆动射流砂轮修整装置,即无弧度直线摆动和带弧度摆动。其中,无弧度直线摆动方案,可以通过调节射流喷嘴摆动速度,在砂轮表面修整出正弦曲线或螺旋线等特殊形状沟槽,以改善砂轮磨削性能。另外,本次还设计了一套砂轮地貌在位测量系统,以实现对砂轮表面地貌的实时测量与反馈,为砂轮修整提供有效的参考。
