M3656-某开发区4万m3d污水处理厂工程设计 下载积分：50　资料编号： M3656

作品包括:

Word版设计说明书1份

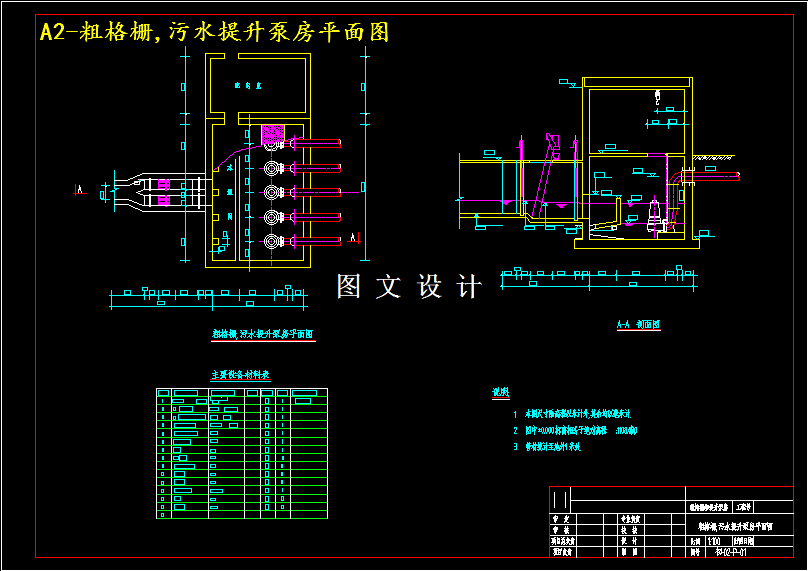

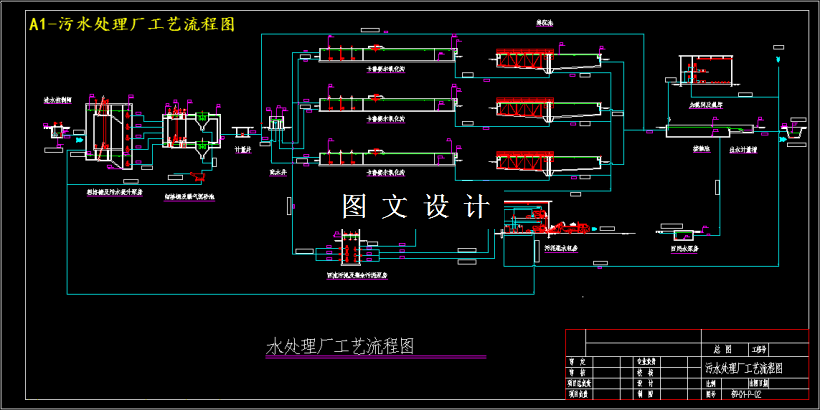

CAD版本图纸，共14张

摘要

本次课程设计为“某开发区4万m3∕d污水处理厂工程设计”，该开发区污水处理厂位于某县城东南部，距某城东南界区2公里，距107国道5公里，紧邻L公路，交通运输条件较为便利。东距A镇区4公里，西临B镇。设计污水厂工程近期服务人口6.25万人，服务面积90km2，拟收集A镇全部、B镇东部生活污水和工业废水（1-12#工厂）。 根据该地区污水排放情况，设计废水处理规模为日处理能力，变化系数为1.4。其BOD5＝150mg/L，COD＝400mg/L，SS＝200mg/L，TN＝45mg/L，NH3-N=30mg/L，TP＝3.0mg/L。回用水规模2.5万m3/d，回用水主要用于城区景观用水和工业循环冷却水补充用水（要求外送水压0.35MPa）。本设计中根据进水水质及出水水质要求，通过方案比较，确定该污水处理厂采用倒置的/O工艺，产生的污泥经浓缩、脱水后外运。设计以2座平行的卡鲁塞尔氧化沟工艺作为为污水处理厂的处理核心。该改良型卡鲁塞尔氧化沟工艺前设计缺氧厌氧段。设计处理后出水后进行深度处理可以达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准，对卡鲁塞尔氧化沟工艺的特点、处理效果、使用范围及优缺点进行探讨，对污水处理厂的组成、构造及工艺流程等要素进行设计，对构筑物、建筑物进行尺寸计算及方位布置。在设计中将进行方案论证、各主要构筑物及附属建筑物的设计计算、设备的选型、相关工程图纸的绘制等相关工作，最终完成本次设计。
