M3738-97kW管壳式干式蒸发器设计 下载积分：50　资料编号： M3738

作品包括:

Word版设计说明书1份

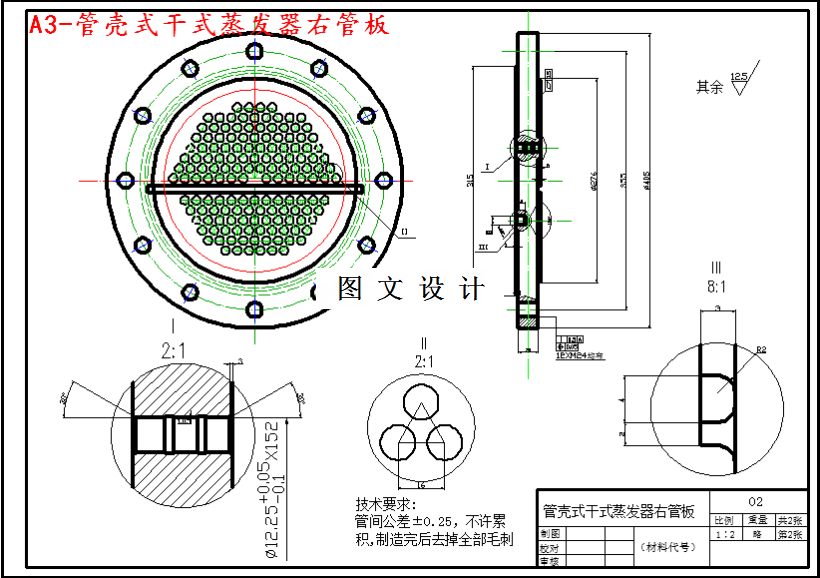

CAD版本图纸，共2张

摘要

设计一台卧式壳管式干式蒸发器。蒸发器制冷量 Q0 =97kW，制冷剂温度：蒸 发温度 t0 ＝2℃，冷凝温度 tk ＝40℃，制冷剂为 R22。冷媒水进口温度 t1＝ 12℃，冷媒水出口温度 t1＝7℃。本次课程设计我所设计的课题是管壳式干式蒸发器，＝换热器的工作性能参 数如下：换热量 Q0＝97kW ，制冷剂是 R22，制冷剂蒸发温度 t0 ＝2℃冷凝温度tk＝40℃过热度tr＝8℃，过冷度tk ＝5C ，冷媒水的进出口温度分别为 ' '' t1 ＝12℃、 t1 ＝7℃。设计首先初步确定蒸发器的结构，例如壳体直径、换热管 直径及数量，还有管板厚度和折流板的数量等结构参数，其中每个流程的管子 数量采用三分点比容来确定，其它参数很多是根据换热量的大小，然后凭借经 验大概确定，然后通过校核修改，最终确定符合设计要求的主要参数。 本次课程设计主要分为四个步骤：（1）通过对已知参数流量计算，由经验 取制冷剂管内制冷剂流速为： ui =0.025m/s 初步规划蒸发器结构，为后来的理论 设计计算提供依据；（2）根据结构参数确定有效传热面积，通过计算管内管外 换热系数，传热温差，进行传热面积校核，校验理论计算是否合理，若不合理 通过改变换热管数改变换热面积，如果后者比前者少 10%至 20%，即符合要求； （3）根据需求的制冷量流量，冷媒水流量确定制冷剂和冷媒水的进出口面积， 并进行选管；（4）结构机械性能计算及附件的选择，强度计算，螺栓、垫片的 选择要严格按照国标，校核时按照国家压力容器安全技术标准来进行计算。最 终完成了一个材料节省，满足要求，结构合理的壳管式干式蒸发器。
