M3739-83KW满液式蒸发器的设计 下载积分：50　资料编号： M3739

作品包括:

Word版设计说明书1份

任务书一份

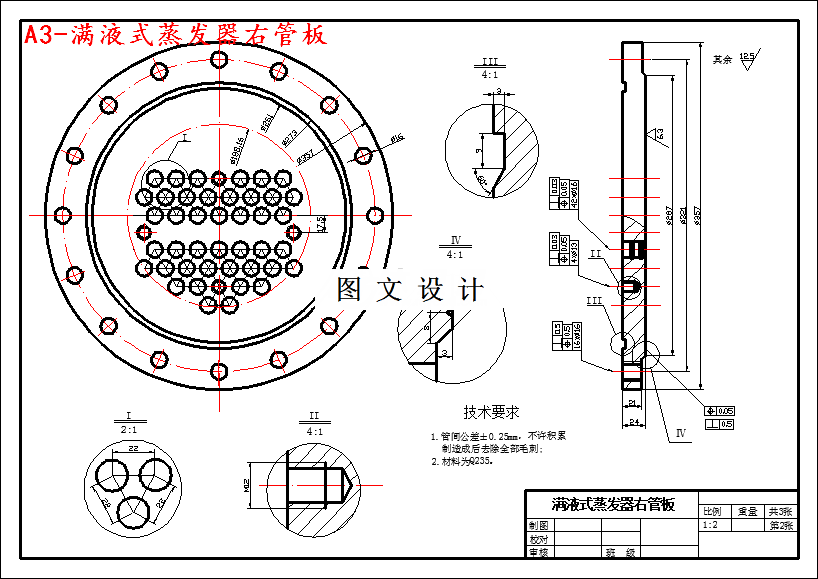

CAD版本图纸，共3张

摘要

本文设计了一台使用R22制冷剂，换热功率为83KW的满液式蒸发器。此设计中，制冷剂的蒸发温度为2℃，冷凝温度为40℃；冷媒水进口温度为12℃，冷媒水出口温度为7℃的给定条件下进行计算设计出来的。整个设计过程首先进行热力计算，然后进行传热计算，最后进行结构计算,进行强度的校核，并根据结果完成装备图和零件图。在计算过程中，选定内径d=11mm换热管，并根据冷媒水的体积流量和选定的流速v=1.99m/s，计算出每流程的换热管的根数Z=21根，再用换热热流密度及换热系数进行校核设计计算,最终确定了有效传热面积及管长(管长l=3.0m)。在结构计算方面，对换热管的布置排列，筒体、端盖、法兰螺栓、管板和垫片等零部件依照相关标准进行了选取和工况、应力校核。最后，通过设计计算，可以得出一个传统但经济合理的小型满液式制冷蒸发器。
