M3743-加工板上2-φ6通孔钻床专用夹具设计 下载积分：50　资料编号： M3743

作品包括:

Word版设计说明书1份

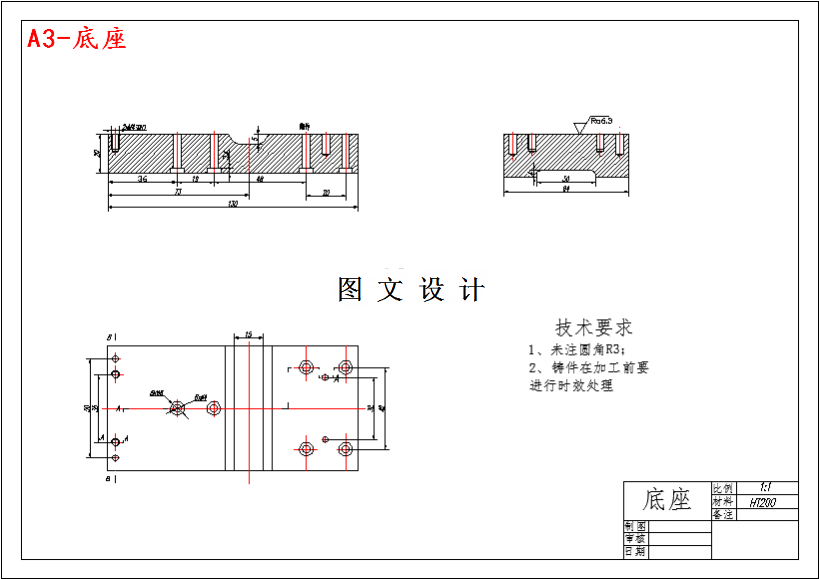

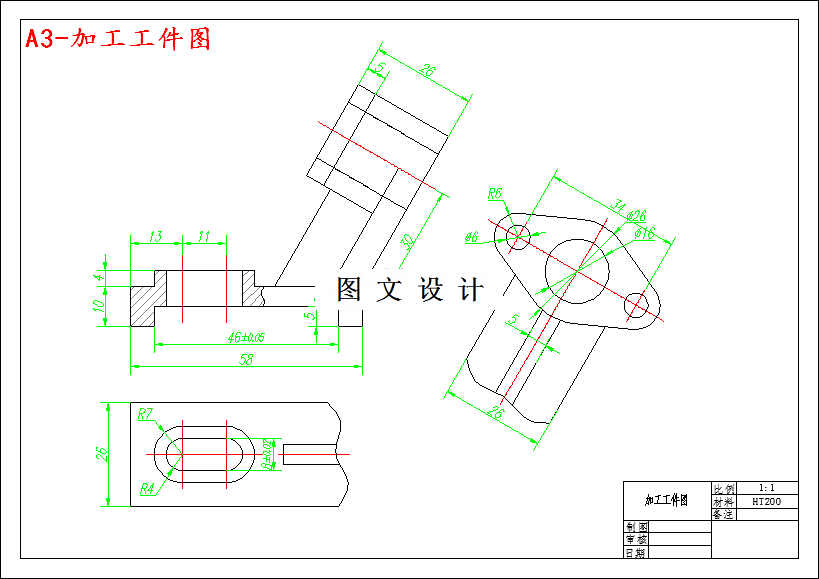

CAD版本图纸，共3张

摘要

钻模板用于安装钻套在钻模上的位置。要求具有一定的强度和刚度，以防止由于刀具变形而影响钻套的位置精度和导向精度。所加工的是2-Ф6的孔，相对于底面有垂直度位置要求，位置精度要求较高，因此考虑到零件的具体要求和夹具的具体情况该工序为加工2-Ф6孔，该孔的公差等级为7级，精度要求较高。因此夹具的主要任务是保证加工精度，特别是保证被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后，这种精度主要靠夹具和机床来保证，不在依赖与工人的技术水平。 1)夹具的最大轮廓尺寸为130mm ×64mm×120mm。 2)特殊钻套与钻模板的配合尺寸为Ф12H7/n6。 3)特殊钻套与刀具的配合尺寸为Ф10H8/h6。 4)菱形销与定位衬套的配合尺寸为Ф6H7/f6,定位衬套与夹具体的配合尺寸为34+0.05。
