M3748-基于AVR与CNC小型激光雕刻机设计 下载积分：50　资料编号： M3748

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

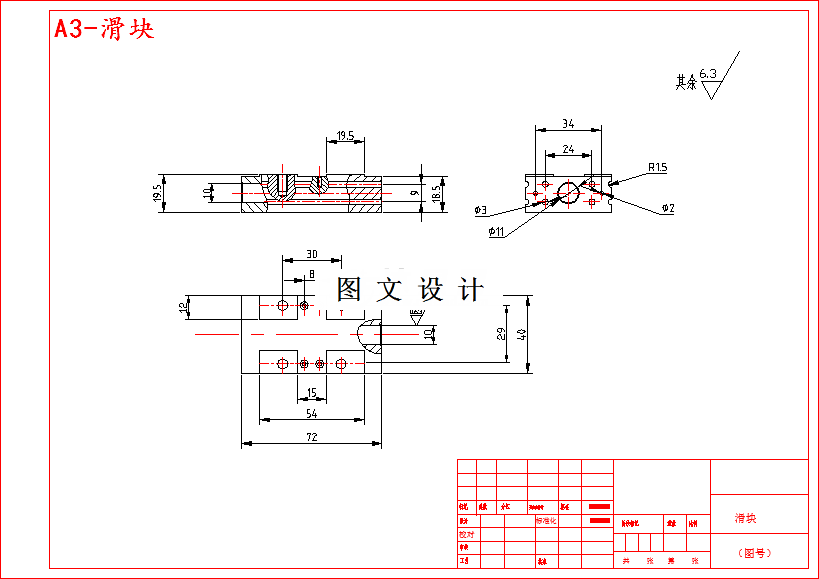

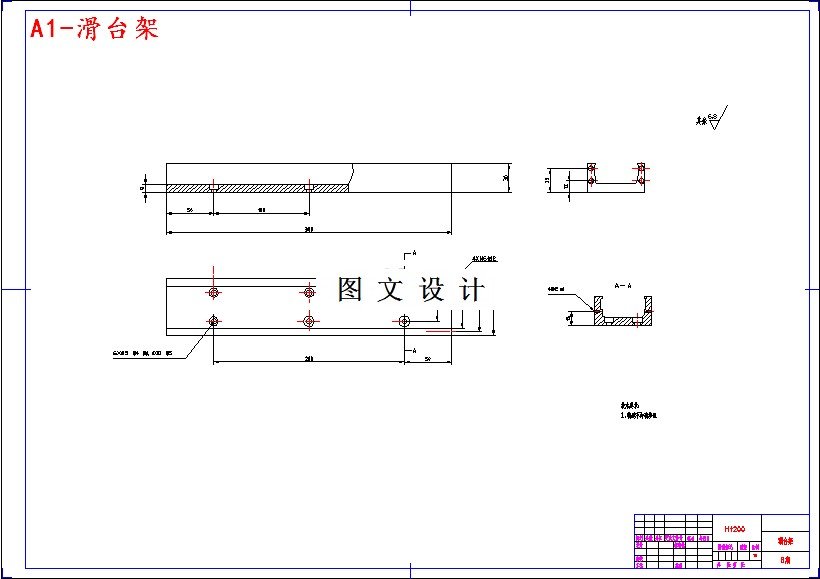

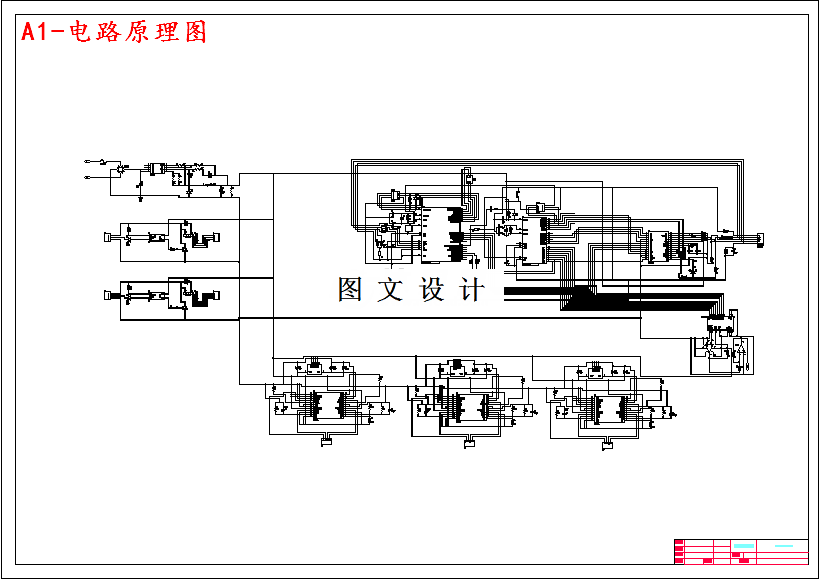

CAD版本图纸，共4张

摘要

在本该设计中，采用了ATMEL 328单片机和C语言编程设计了小型激光雕刻机装置。本系统的设计中主要包括的模块为中央处理器模块、USB通信模块、驱动模块、激光器继电控制模块、机械结构模块等部分，具有自动归位、中断后继续雕刻、印章对称雕刻等功能。系统主要采用ATmel 328型单片机构成中央处理器模块，通过USB通信模块与上位机软件进行通信，通过上位机控制软件对雕刻机系统完成包括遥控激光头进行前后左右移动、开关激光器、自动雕刻图案等功能。机械传动结构部分采用丝杠、光杆、载物台等结构，通过与步进电机的结合，实现高精度的传动。 主要内容 1. 研究构建激光头发热温度检测，并通过模糊控制技术，对检测到的模拟量进行模糊比较，从而实现对风扇继电器的开停控制； 2. 对激光的强度与步进电机的运行速度比例研究分析，建立相应的函数对比模型，通过函数模型在上位机控制软件中提供不同强度的激光头，最佳步进电机进给速率选择； 3. 控制系统采用实时控制，并具有激光头位置实时监控的功能； 4. 根据装置的结构特点选择合适的硬件：设计两个轴向的滑轨和丝杠的比例，在有限的空间给予激光头最大的自由度； 5. 设计系统的主要控制算法，完成系统稳定运行； 6. 完成整个系统的装置设计，对整个小型激光雕刻机进行调试及实验。 基本要求 1、工作电压：1.8V-5.5V； 2、外部供电电压：9V-12V; 3、最大外部供电压：24V; 4、10位ADC：8/6(DIP)； 5、单个输入/输出管脚的直流电流：40mA; 6、3.3V管脚直流电流值：50mA; 7、工作温度范围：-40℃-80℃。
