M3771-许营渡槽U型槽身墩式支撑设计方案 下载积分：50　资料编号： M3771

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

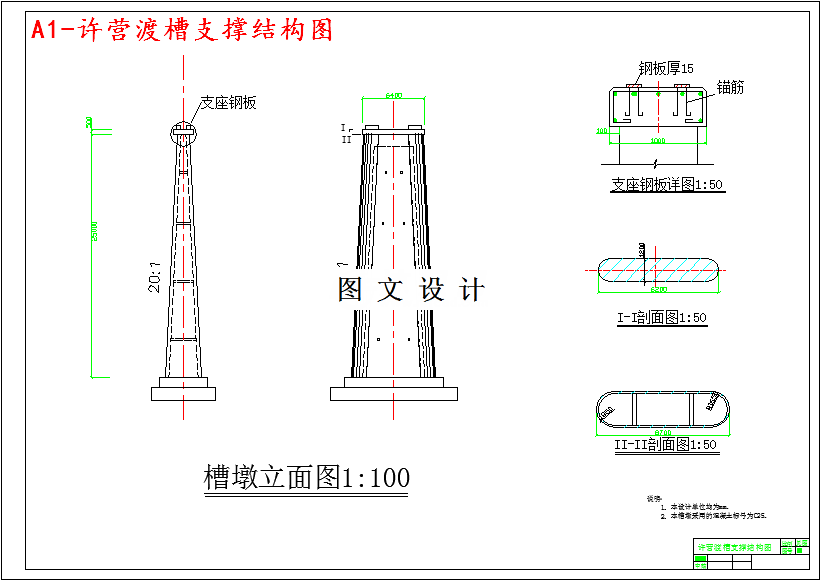

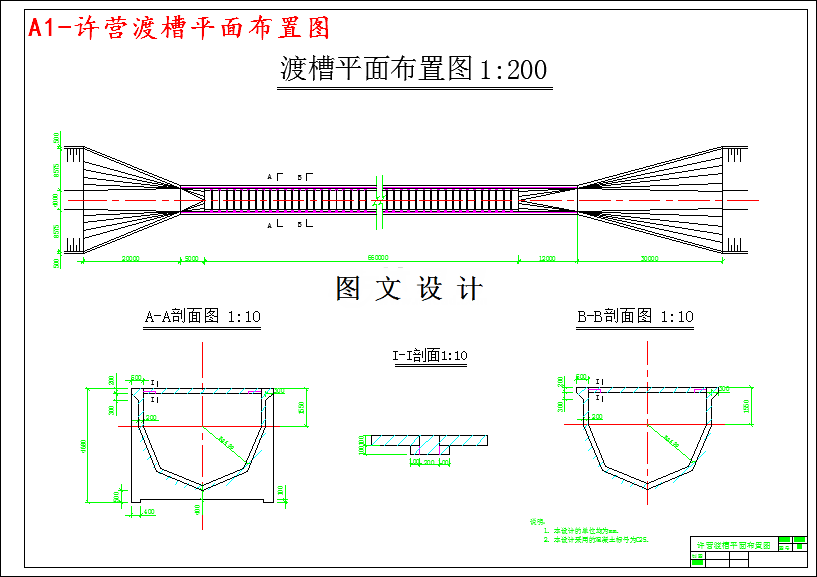

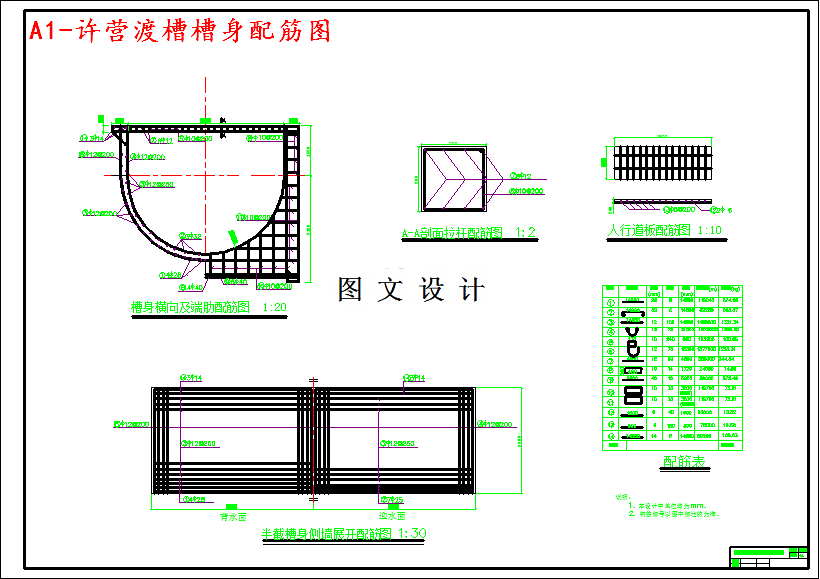

CAD版本图纸，共4张

摘要

渡槽由进出口段、槽身、支承结构和基础等部分组成。①进出口：包括进出口渐变段、与两岸渠道连接的槽台、挡土墙等。其作用是使槽内水流与渠道水流平顺衔接，减小水头损失并防止冲刷。②槽身:主要起输水作用,对于梁式、拱上结构为排架式的拱式渡槽，槽身还起纵向梁的作用。槽身横断面形式有矩形、梯形、U形、半椭圆形和抛物线形等,常用矩形与 U形。横断面的形式与尺寸主要根据水力计算、材料、施工方法及支承结构形式等条件选定。也有的渡槽将槽身与支承结构结合为一体。③支承结构：其作用是将支承结构以上的荷载通过它传给基础，再传至地基。按支承结构形式的不同,可将渡槽分为梁式、拱式、梁型桁架式及桁架拱（或梁）式以及斜拉式等。梁式渡槽的支承结构有重力式槽墩、钢筋混凝土排架及桩柱式排架等。拱式渡槽的支承结构由墩台、主拱圈及拱上结构组成。槽身荷载通过拱上结构传给主拱圈，再由主拱圈传给墩台。根据拱上结构形式的不同，拱式渡槽又可分为实腹式及空腹式两类。桁架拱式渡槽按结构特征和槽身在桁架拱上位置的不同，可分为上承式、下承式、中承式和复拱式四种。斜拉式渡槽支承结构由塔架与塔墩（或承台）组成，并由固定在塔架上的斜拉索悬吊槽身。④基础：为渡槽下部结构，其作用是将渡槽全部重量传给地基。
