M3772-龙潭渡槽排架支撑矩形槽身设计 下载积分：50　资料编号： M3772

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

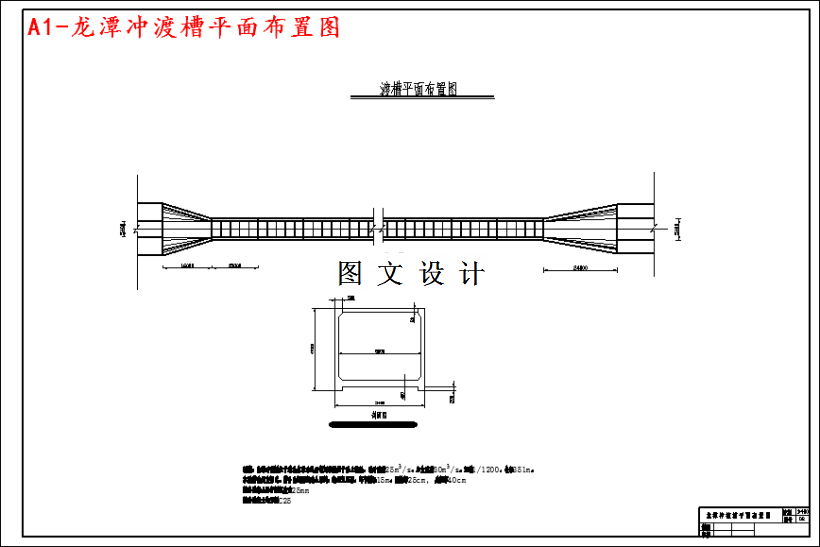

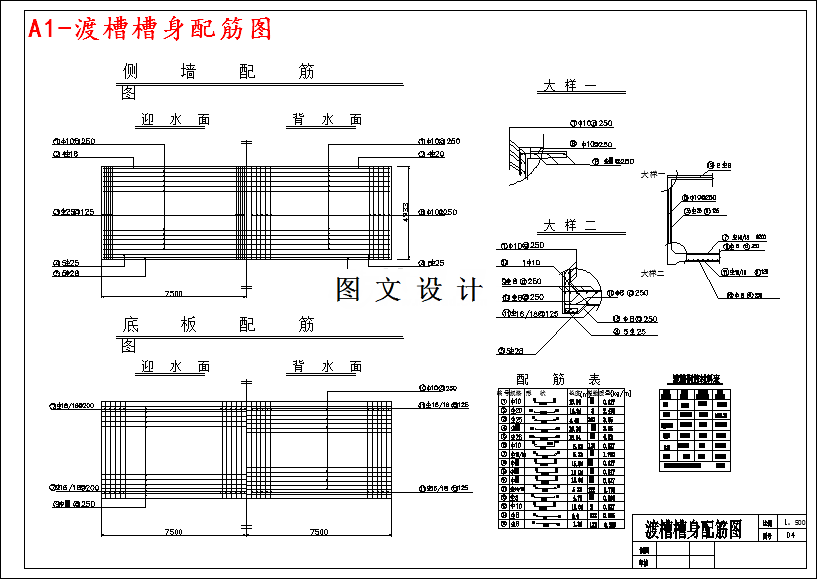

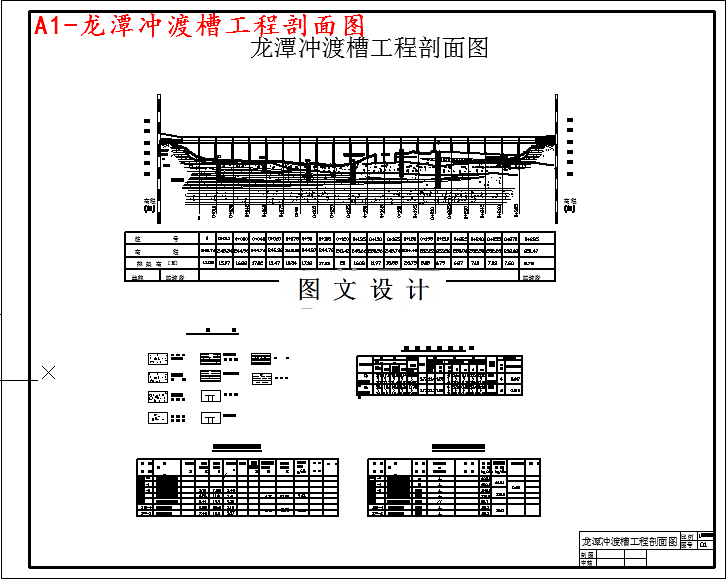

CAD版本图纸，共4张

摘要

渡槽，也叫过水桥。两端与渠道相接。 输送渠道水流跨越河渠、溪谷、洼地和道路的架空水槽。普遍用于灌溉输水，也用于排洪、排沙等，大型渡槽还可以通航。渡槽主要用砌石、混凝土、及钢筋混凝土等材料建成。龙潭冲渡槽因为年久失修，不能负担输水灌溉任务，需要重建。由于原渠线比较长，重建时，要求裁弯取直。根据资料，结合龙潭地段实际情况，设计槽身采用矩形断面排架支撑。本次设计具体步骤有：熟悉资料，复核所选方案；对输水方案及建筑物形式的论证；确定渡槽的线路和槽身总长度。进行水力计算，确定槽底纵坡以及进出口高程。槽身结构设计，确定槽身的横断面尺寸，进行槽身纵横断面内力计算及结构计算，并给出相应的配筋。支承结构设计，确定支承结构的尺寸，进行支承结构的结构计算，配筋计算，及渡槽整体稳定性计算；对槽身的细部构造部分介绍。
