M3774-龙潭冲渡槽墩式支撑U形槽身设计 下载积分：50　资料编号： M3774

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

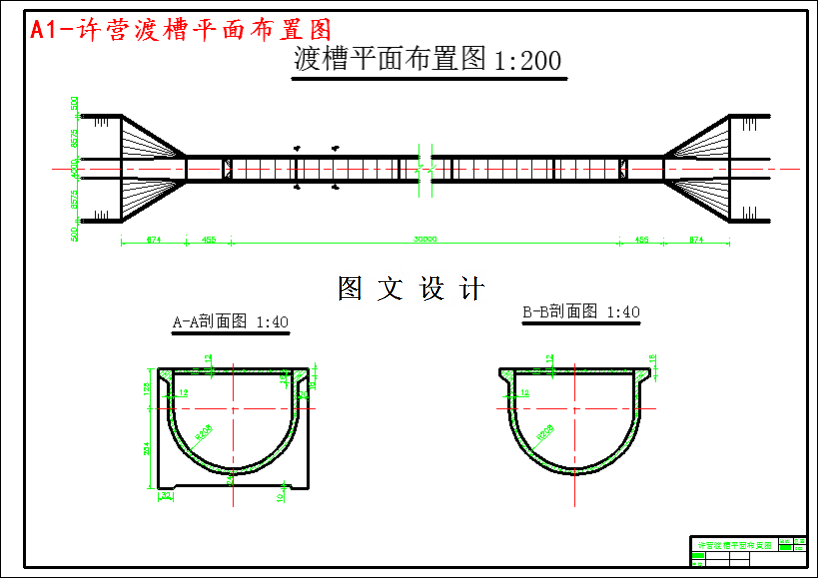

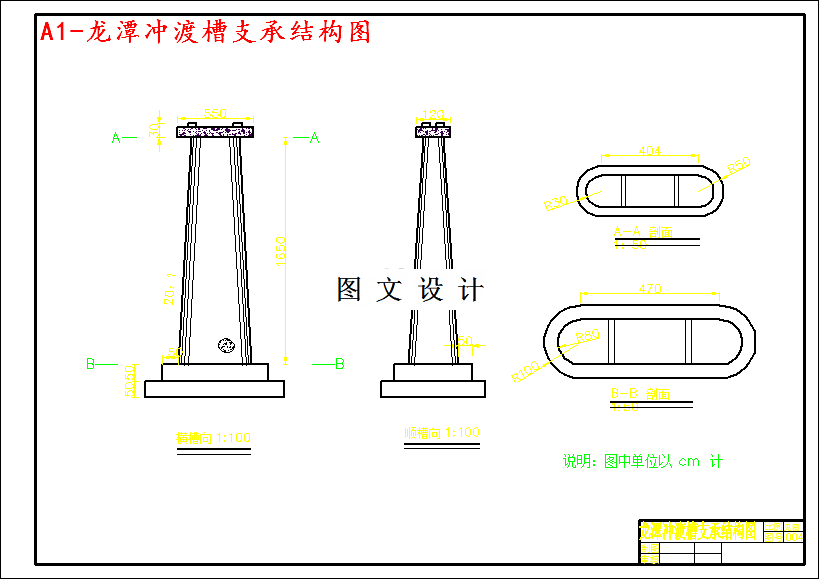

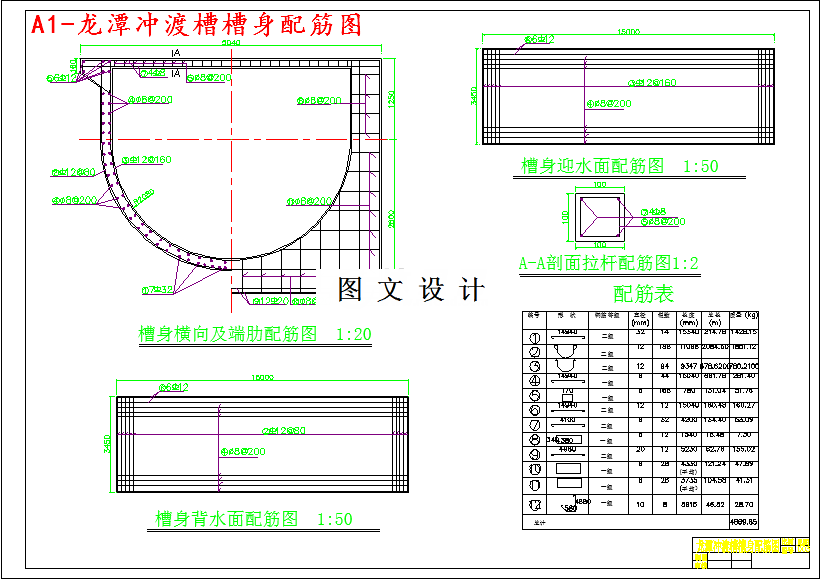

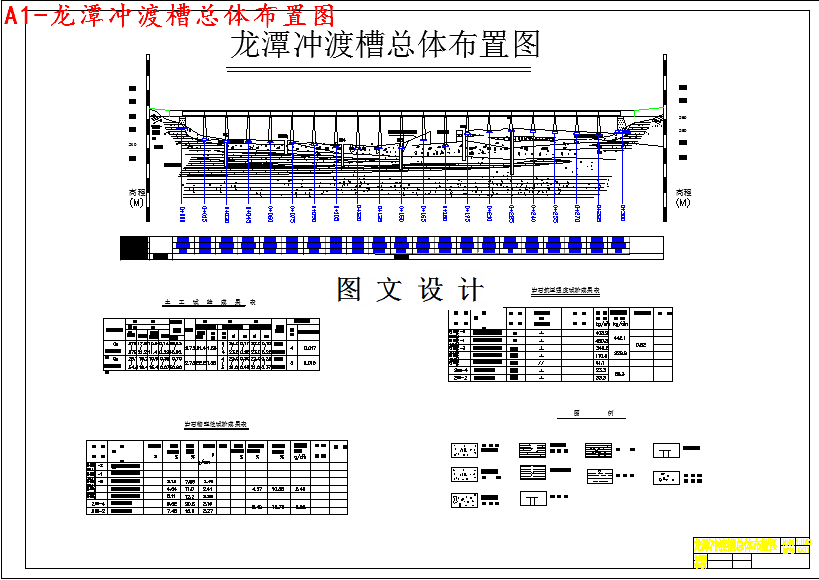

CAD版本图纸，共4张

摘要

上、下游渠道基本资料上游纵坡：1/3000；下游纵坡：1/5000；边坡：1：1.5；糙率：0.023～0.030；上下游渠底宽度基本相同：b0=5和5.50m；渠道的设计流量与相应渡槽的流量相同为：设计流量为25m3/s，加大流量为30m3/s；渠道内水深为相应流量下的均匀流水深；渠道堤顶宽度均采用50cm；上游渠底高程261.00m；下游渠底高程待定。本地区基本风压为W0=35kg/m2，最大风力为9级，相应的风速为24m/s。该渡槽横穿龙潭冲河，河内最大水深达到4.50m，相应高程为240.40m，最大流速达到5.50m/s。根据灌区规划要求，渡槽槽身上不设人行道。施工期最大人群荷载为3.0kN/m2。根据灌区规划方案中拟定，渡槽设计标准为3级或查找有关规范； 在渡槽进口上游段处布置检修闸门；槽身选用简支矩形或u形、加肋，槽架可用钢筋混凝土排架或重力墩。
