M3775-许营渡槽U型槽身排架支撑设计方案 下载积分：50　资料编号： M3775

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

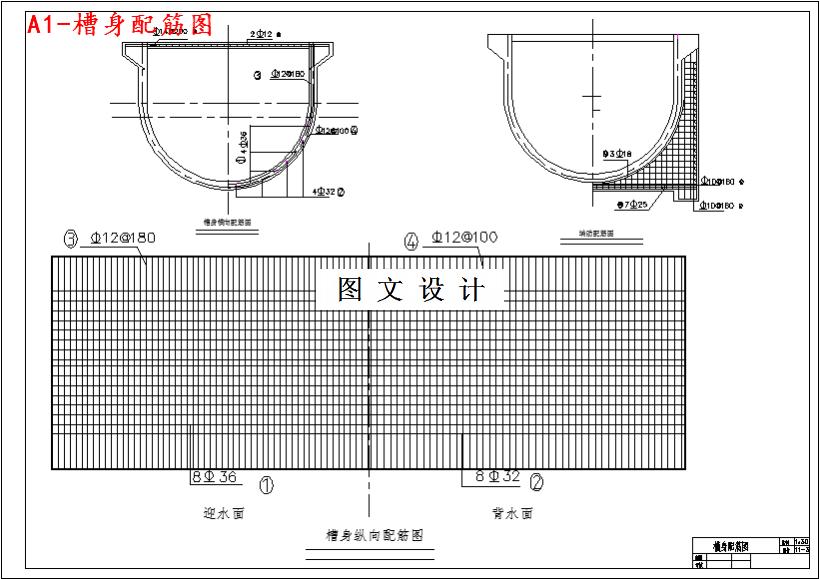

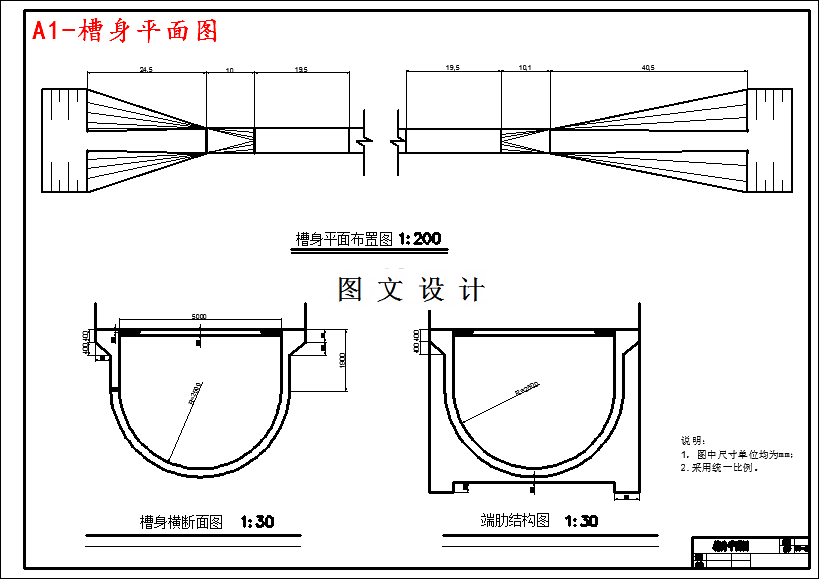

CAD版本图纸，共4张

摘要

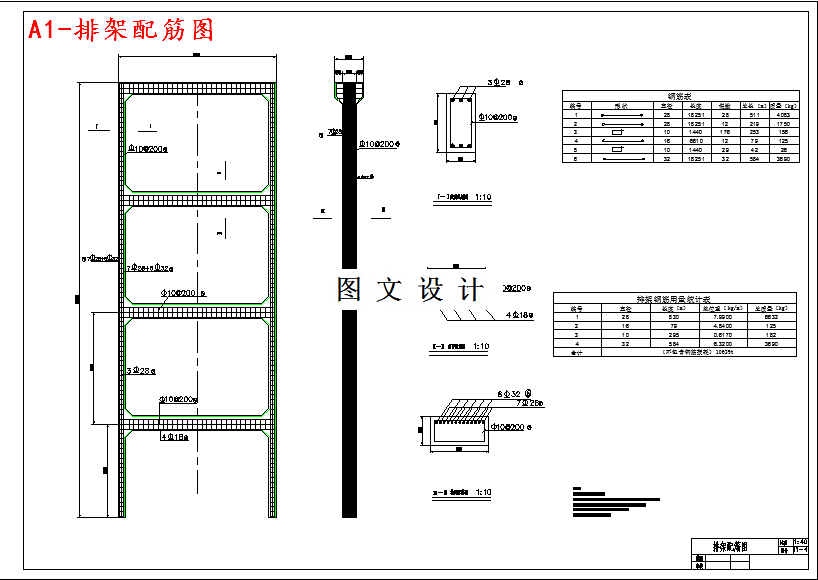

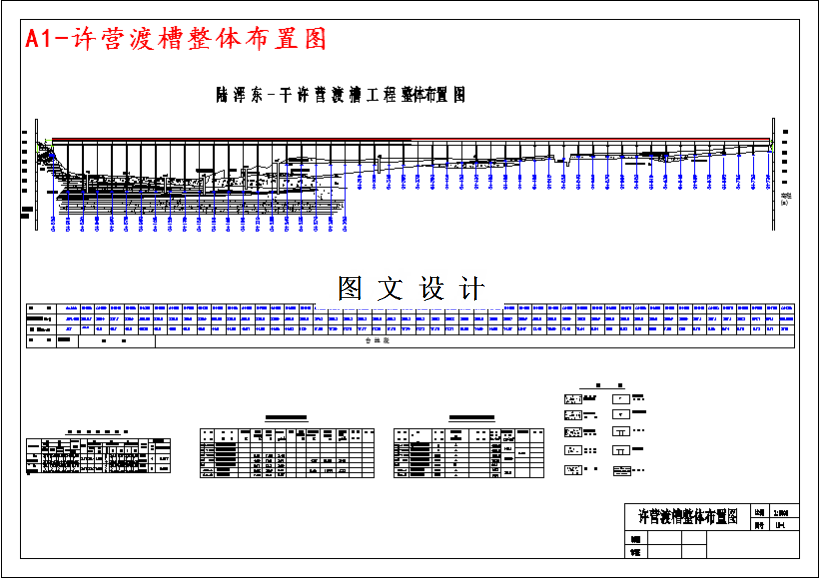

本次设计根据设计任务书的要求。其中介绍了许营渡槽的基本资料，然后整体布置渡槽和选择合适的渡槽断面形式，确定支撑的形式在本设计中采用单排架支撑。进行水力计算和槽身结构设计来确定渡槽各方面尺寸。此外着重编写了槽身设计从横向计算、纵向计算两方面着手，分别对各部分进行内力计算和配筋计算。排架设计，确定排架的尺寸，进行排架结构的结构计算，确定排架配筋。细部结构设计。
