Z390-郭庄水利枢纽斜墙土石坝隧洞设计 下载积分：50　资料编号： Z390

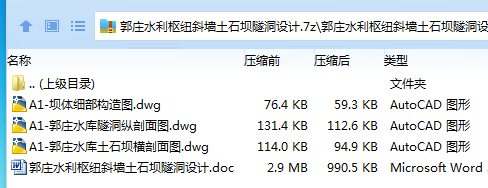

作品包括:

Word版设计说明书1份，共52页，约17000字

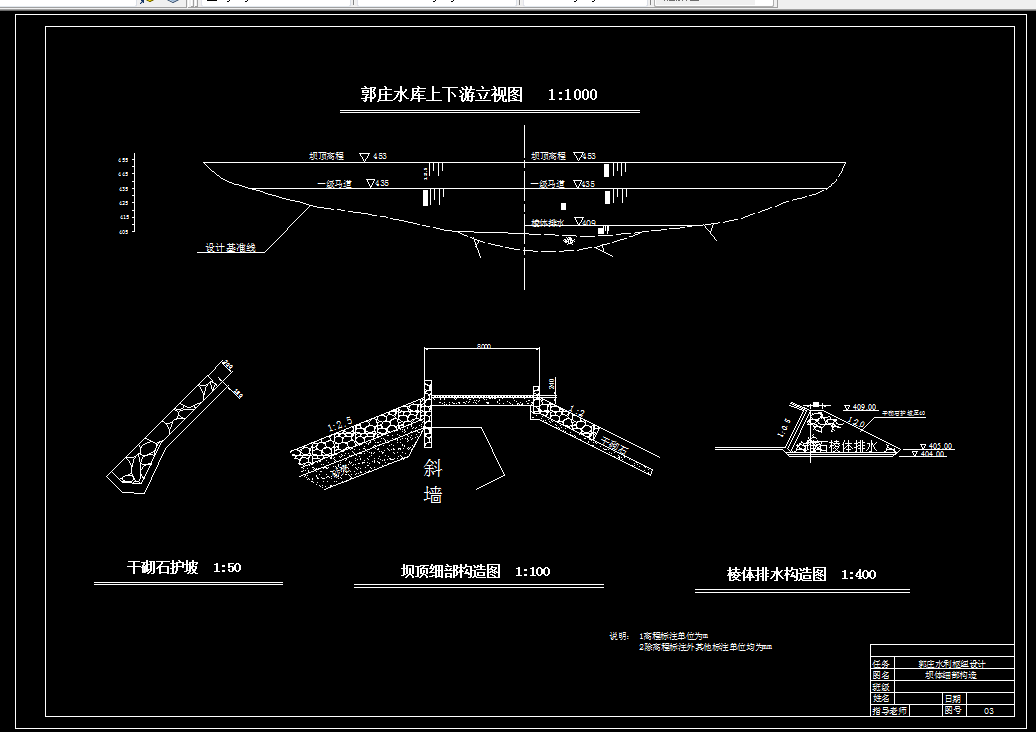

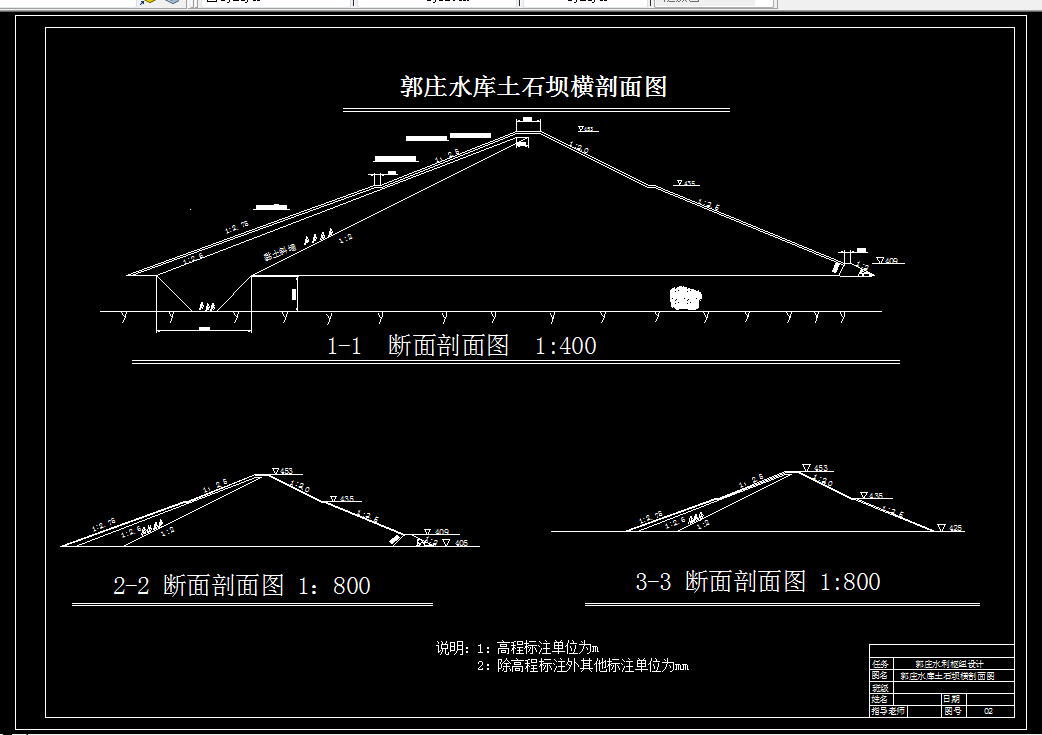

CAD版本图纸，共3张

摘要

本设计主要设计枢纽包括：主坝、溢洪道、导流建筑物、泄水隧洞。本设计主要针对其中的主坝和隧洞进行详尽的设计。主坝设计包括：坝面尺寸设计，渗流分析与计算，坝坡稳定与计算，地基处理，细部构造等。隧洞设计包括：洞身段、进口段、出口段、水力计算（包括设计洪水位时过流能力校核）、消能形式（挑流消能）、衬砌、配筋。

关键字：水利枢纽工程，挡水建筑物，隧洞

目    录

绪论 1

第1章 总述 2

1.1 概况 2

1.2 基本资料 2

1.2.1 水文资料 2

1.2.2 地形、地质 4

1.2.3 当地建筑材料 4

1.2.4 水利规划计算成果 5

1.3 工程综合说明 6

第2章 枢纽布置 7

2.1 枢纽组成及建筑物级别 7

2.2 建筑物类型及枢纽布置方案比较及选定 7

2.2.1 建筑物类型 7

2.2.2 泄水建筑物的选择 8

2.3 枢纽布置方案 9

 2.3.1 挡水建筑物 9

 2.3.2 泄水建筑物 9

第3章 土坝设计 10

3.1 坝型选择 10

3.2 地基处理及断面拟定 10

3.2.1断面拟定 10

3.3 渗流计算 15

3.3.1 计算说明 15

3.3.2 渗流计算 18

3.4 稳定分析 23

3.4.1 计算说明 23

3.4.2 稳定计算 24

3.4.3 综合分析 29

3.5  细部构造设计 30

3.5.1 坝顶布置 30

3.5.2 坝的防渗体和排水设备 30

3.5.3 反滤层设计标准 32

3.5.4 护坡设计 32

第4章 溢洪道设计 33

4.1 溢洪道的布置 33

第5章 隧洞设计 34

5.1隧洞的布置 34

 5.1.1概述 34

 5.1.2 线路选择 34

 5.1.3工程布置 34

5.2 水力计算 37

 5.2.1 设计洪水位过流能力校核 37

 5.2.2 水位——泄量关系曲线 38

 5.2.3 计算总水头及测压管水头线 39

 5.2.4 挑流消能 39

5.3 衬砌结构设计 42

 5.3.1 衬砌的选择 42

5.3.2 计算断面的选择 42

5.3.3 拟定衬砌厚度 42

5.3.4 计算荷载内力 43

5.3.5 配筋计算 43

5.3.6 抗裂计算 44

5.3.7 断面配筋计算图 44

5.4 细部构造 45

 5.4.1 分缝的布置与构造 45

 5.4.2 灌浆孔的布置 46

 5.4.3 排水 46

参考文献 47

谢辞 48
