M3795-高碾压混凝土重力坝设计 下载积分：50　资料编号： M3795

作品包括:

Word版设计说明书1份，计算书一份

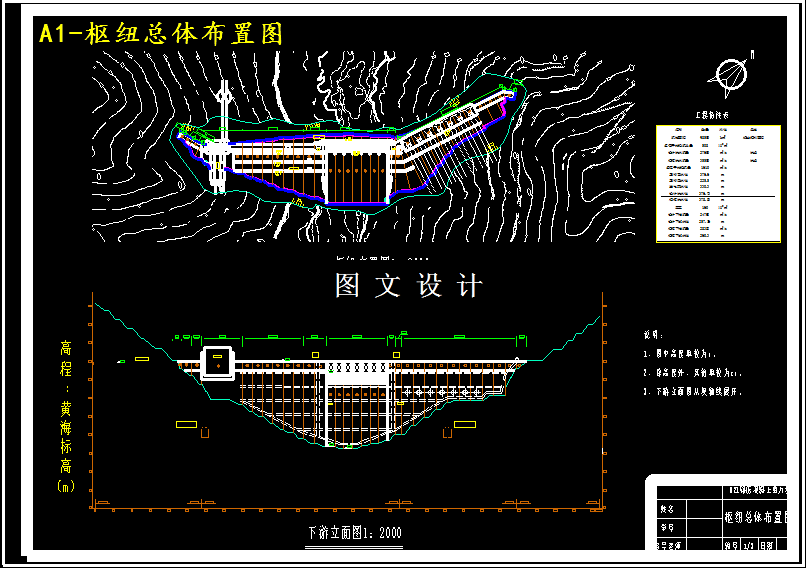

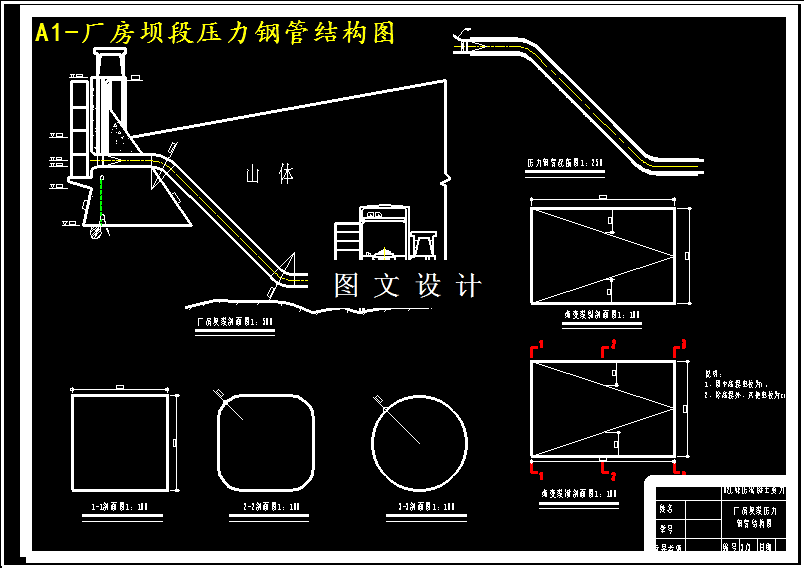

CAD版本图纸，共2张

摘要

本次设计对位于我国西南地区的某水利枢纽进行以坝工为重点的工程设计。经过对几种可建造坝型经济比较和估算，最终确定建造高碾压混凝土重力坝。本设计的调洪演算基于水量平衡的原理，我采用图解法，在可行的三种泄流方案中，选出最佳的方案，进而定出相应的设计与校核洪水位及相应的下泄流量。随后我们进入主要建筑物的设计。确定枢纽的组成建筑物，通过定性的分析，确定大坝型式。首先是第一主要建筑物的设计阶段，确定出大坝的基本剖面，拟定地基的处理方案和坝身构造。然后依次进行细部构造的设计、稳定强度校核验算、材料力学法的分析、渗流有限元的设计，从各个方面验证设计剖面的可行性。坝体断面的设计过程中，须按照重力坝通过自身的重量来维持整体稳定的原则。本次设计中，基顶面是确定的，即为设计洪水位所在高程。坝体上游面垂直，在坝踵处出现折坡，溢流坝上游顶部采用倒悬布置。重力坝用材料力学法分析，求解坝体内的应力。坝体的稳定条件是坝体和坝基的最大应力须在坝段混凝土和基岩的容许应力范围之内。其次为第二主要建筑物的设计。确定泄水建筑物的轮廓尺寸，通过水力计算，在挑距和冲刷深度等方面去验证设计型式的可行性，完成细部构造的设计。
