Z1545-沙溪口水电站厂房设计及稳定分析 下载积分：50　资料编号： Z1545

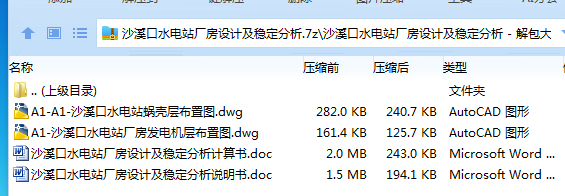

作品包括:

Word版设计说明书1份，计算书一份

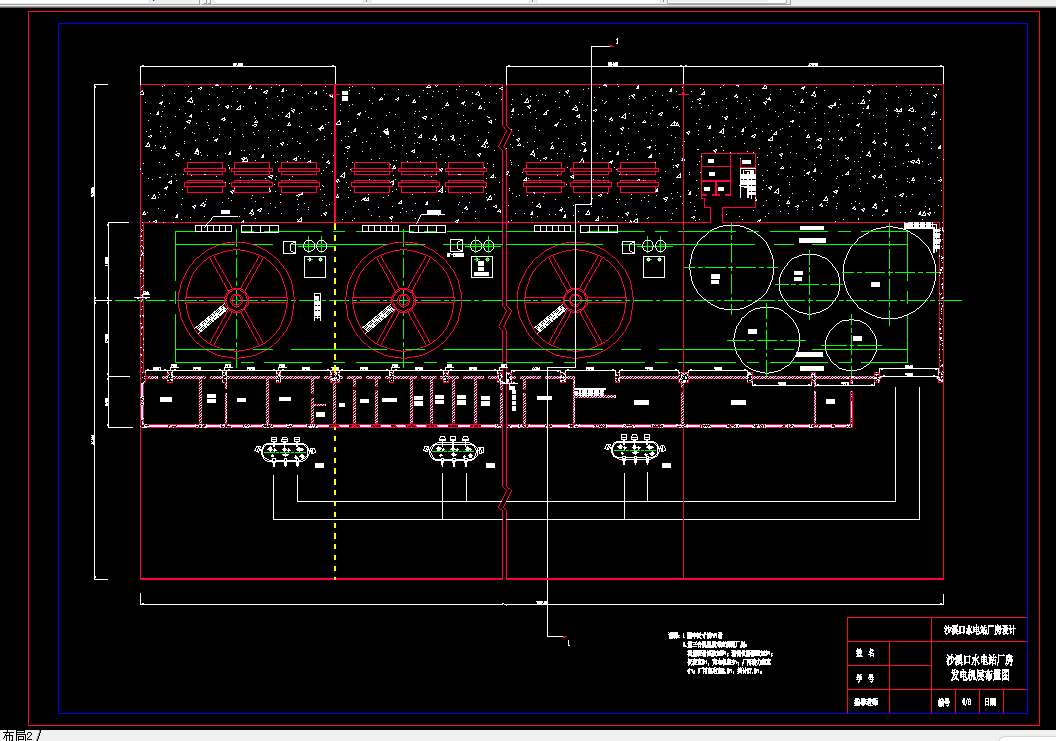

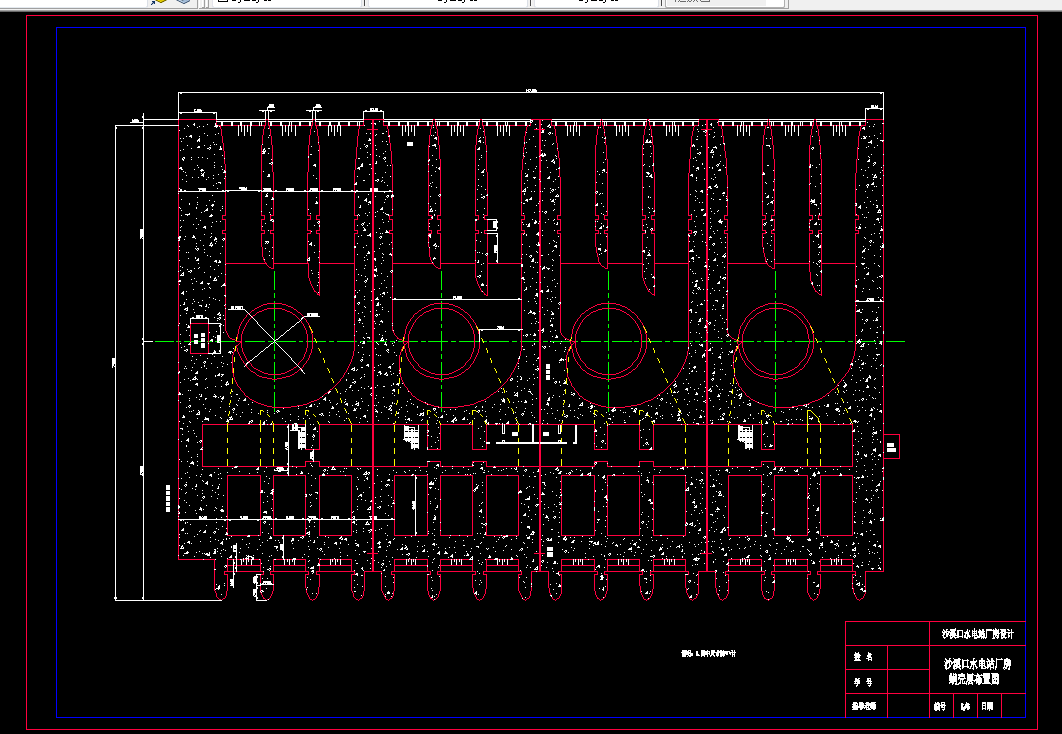

CAD版本图纸，共2张

摘要

沙溪口水电站是福建省闽江流域的一个梯级电站，位于闽江支流西溪上。该电站以发电为主，兼有航运过木等综合效益，电站总装机容量4×7.5万千瓦。水库正常蓄水位88.0m高程。 300t级船闸航运外，兼有过木过竹作用。该电站为低水头径流式电站，没有防洪效益。

该工程为二等工程，枢纽主要建筑物按二级建筑物，次要建筑物级别三级，临时建筑物四级设计。电站水利枢纽由重力挡水坝、溢流坝、河床式厂房、开关站和通航建筑物组成。

沙溪口水利枢纽工程采用重力坝挡水，坝顶高程93.00m，坝轴线总长596.6m。溢流坝位于左岸主河槽中，为16孔单宽16.00m开敞式表孔泄流，总长307m，堰顶高程78m，溢流坝下游采用底流消能。发电厂厂房位于河道左岸，主厂房尺寸160.6 m*28.2m*58.4m（长*宽*高）；四台机组发电，单机装机75MW,110 KV 和 220KV输电，开关站位于岸左装配厂下游。船闸设于右岸主河槽中，采用一级船闸。
