M3802-V形河谷下变半径双曲拱坝设计 下载积分：50　资料编号： M3802

作品包括:

Word版设计说明书1份，计算书一份

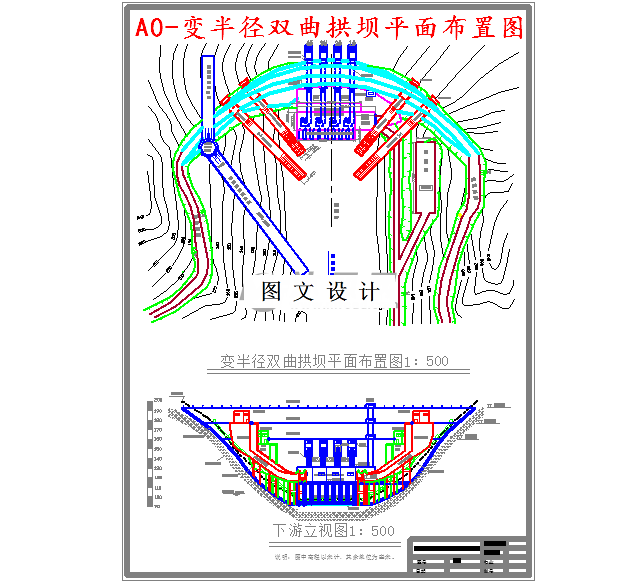

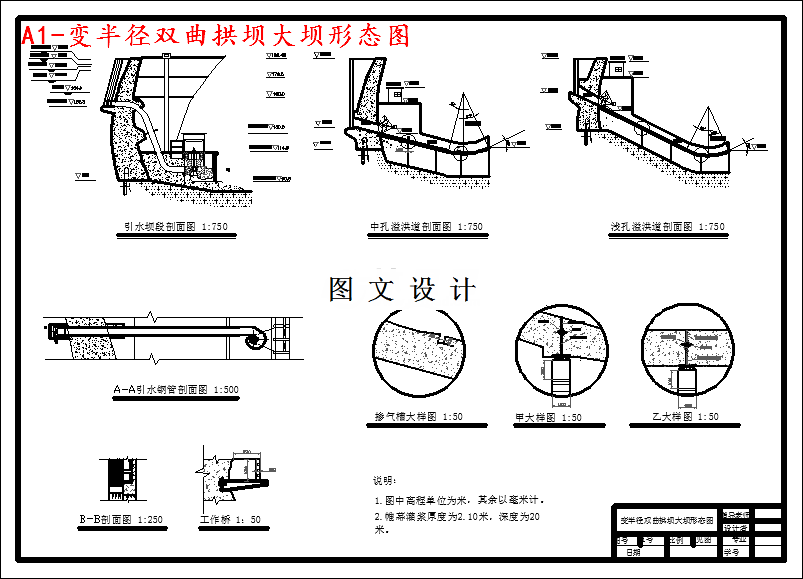

CAD版本图纸，共2张

摘要

A江水利枢纽同时兼有防洪，发电，灌溉，渔业等综合作用，水库正常蓄水位185.25m，设计洪水位187.1m，校核洪水位191.1m，汛前限制水位182m，死水位164m，尾水位103.5m。水库死库容9.3亿m3，总库容12.5亿m3。A江水利枢纽工程等别为一等，工程规模为大（1）型工程，主要建筑物级别为1级，次要建筑物级别为3级，临时性建筑物级别为4级。A江水利枢纽的主要组成建筑物有挡水建筑物，主副厂房，泄水建筑物，过木筏道等。挡水建筑物是一变圆心变外半径的双曲拱坝，坝顶弧长354.21m，最大坝高100.48m，坝底厚26.0m，坝顶宽8.5m。泄水建筑物由两个浅孔和两个中孔组成：浅孔位于两岸，孔口宽8m，高8m，进口底高程为164m，出口底高程为154m；中孔位于水电站进水口两侧，孔口宽7.5m，高7.0m，进口底高程为135m，出口底高程为130m。在坝身泄水孔的上下游侧分别布置检修闸门和工作闸门，检修闸门采用平板门，工作闸门采用弧形闸门，在每一个工作闸门的上方有启闭机房，浅孔启闭机房高程为189.5m，中孔启闭机房高程为168m。泄槽支撑结构采用框架式结构。坎顶高程为119,浅孔反弧半径为40m,中孔反弧半径为50m。泄槽直线段的坡度与孔身底部坡度一致,挑射角浅孔和中孔均为θ=25o,导墙厚度为1.0m, 浅孔导墙高度为7m,中孔导墙高度为8m。坝后式厂房装有4台5万kw的发电机组，主厂房长81m，宽18m，副厂房长66m，宽10m，安装场长21m，宽18m。压力管道的直径为4.5 m，进水口底高程为152.3m。发电机层高程为114.8m，尾水管底高程为90.8m，厂房进水口底高程为152.3m。为防止坝基渗漏，在坝基靠近上游侧进行帷幕灌浆，并且为了减少坝基的扬压力，在灌浆帷幕之后设置排水孔。为了防止混凝土产生裂缝，拱坝坝体设置横缝，横缝面上需设置键槽，以咬合加固，增强坝体的抗剪能力。当底宽在40～50m以上的拱坝，才考虑设置纵横缝，而本设计中，拱坝坝底宽为26m，小于40m，故可不设置纵缝。
