作品包括:
Word版设计说明书1份,计算书一份

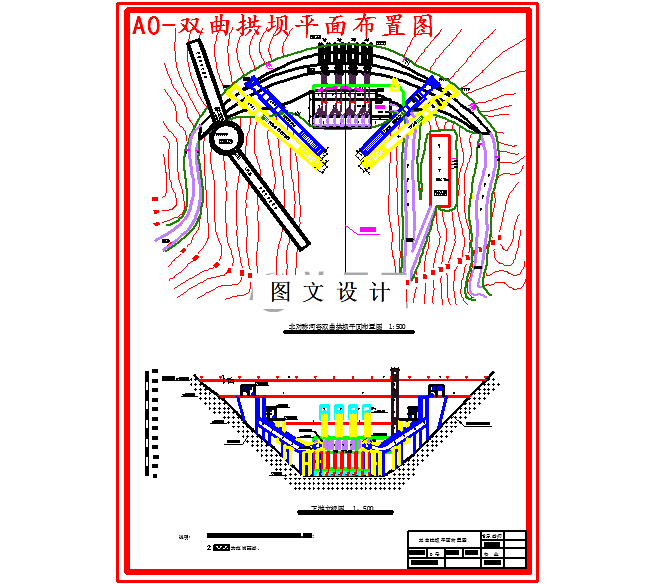

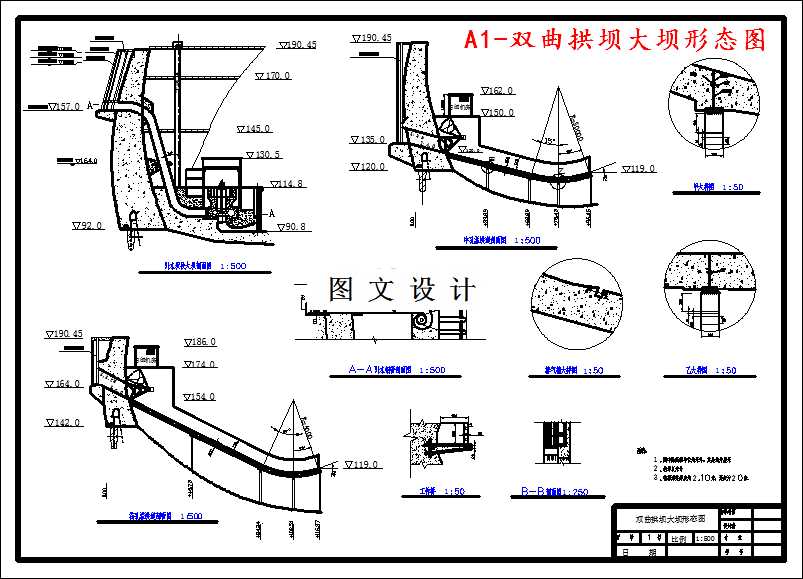

CAD版本图纸,共2张
摘要
A江是我国东南地区的一条河流,根据流域规划拟建一座水电站。 A江水利枢纽同时兼有防洪、发电、灌溉、渔业等综合作用,水库正常蓄水位183.25m,设计洪水位186.45m,校核洪水位189.2m,汛前限制水位182m,死水位164m,尾水位103.5m。A江水利枢纽工程等别为一等,工程规模为大(1)型工程,主要建筑物级别为1级,次要建筑物级别为3级,临时性建筑物级别为4级。A江水利枢纽的主要组成建筑物有挡水建筑物、主副厂房、泄水建筑物、过木筏道等。经过坝型比选,选定挡水建筑物为一变圆心变半径的双曲拱坝,坝顶弦长307m,最大坝高98.45m,坝底厚25.5,坝顶宽8.35m。设计中对四种工况的坝体应力分别采用了电算和手算,手算运用拱冠梁法。泄水建筑物由两个浅孔和两个中孔组成:浅孔位于两岸,孔口宽8.5m,高8.0m,进口底高程为164m,出口底高程为154m;中孔位于水电站进水口两侧,孔口宽7.5m,高7.0m,进口底高程为135m,出口底高程为130m。在坝身泄水孔的上下游侧分别布置检修闸门和工作闸门,检修闸门采用平板门,工作闸门采用弧形闸门,在每一个工作闸门的上方有启闭机房,浅孔启闭机房高程为174m,中孔启闭机房高程为150m。泄槽支撑结构采用框架式结构。坎顶高程为119m,浅孔反弧半径为40m,中孔反弧半径为50m。泄槽直线段的坡度与孔身底部坡度一致,挑射角θ=20o,导墙厚度为1.0m, 浅孔导墙高度为7m,中孔导墙高度为8m。坝后式厂房装有4台5万kW的发电机组,主厂房长81m,宽18m,副厂房长66m,宽10m,安装场长21m,宽18m。压力管道的直径为4.6m,进水口底高程为157m。发电机层高程为114.8m,尾水管底高程为90.8m,厂房顶高程为130.5m。为防止坝基渗漏,在坝基靠近上游侧进行帷幕灌浆,并且为了减少坝基的扬压力,在灌浆帷幕之后设置排水孔。各孔间距均为5.0m。为了防止混凝土产生裂缝,拱坝坝体设置横缝,横缝面上需设置键槽,以咬合加固,增强坝体的抗剪能力。当底宽在40~50m以上的拱坝,才考虑设置纵横缝,而本设计中,拱坝坝底宽为25.5m,小于40m,故可不设置纵缝。
