M3804-拉扎提湖南镇水电站设计 下载积分：50　资料编号： M3804

作品包括:

Word版设计说明书1份，计算书一份

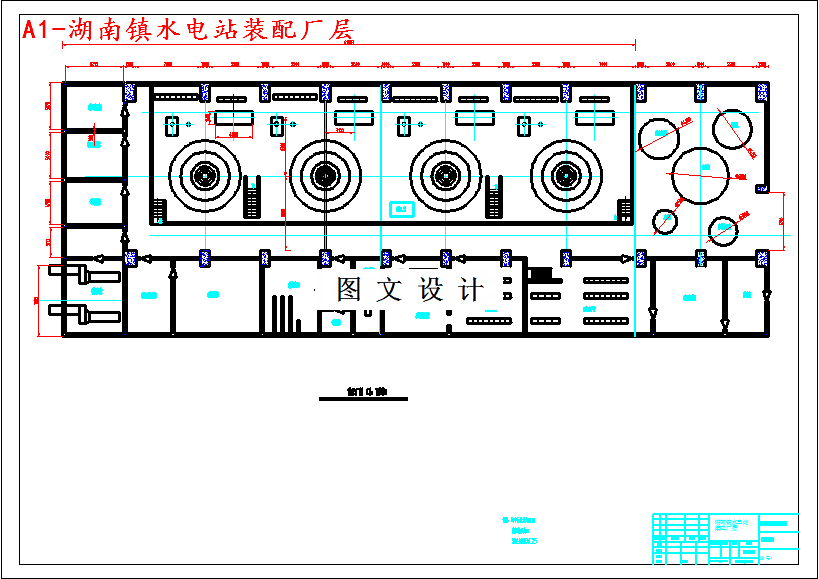

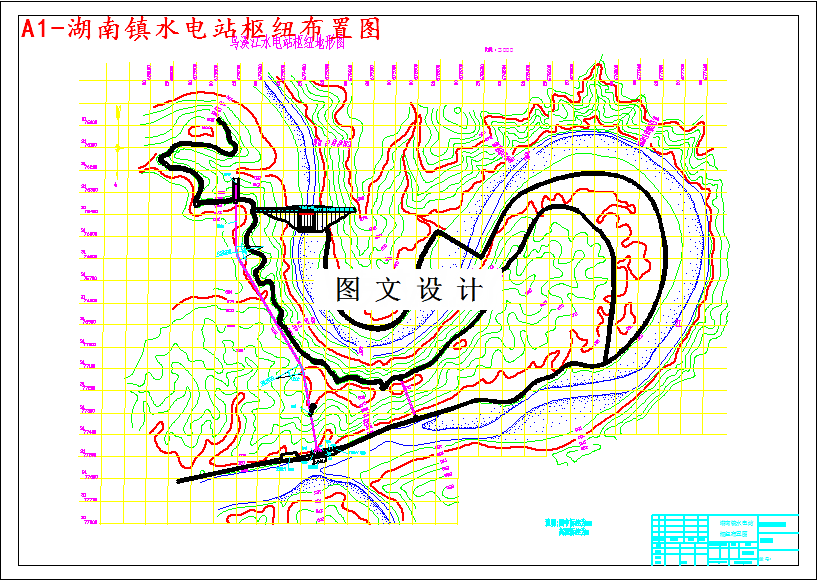

CAD版本图纸，共2张

摘要

湖南镇水电站座落于浙江省乌溪江，属于梯级开发电站，根据地形条件，其开发方式为有压引水式。坝区地质条件较好，主要建筑物有：挡水建筑物（砼非溢流坝），泄水建筑物（砼溢流坝），引水建筑物（有压引水遂洞，调压室），地面厂房等。水库设计洪水位238m（千年一遇），相应的下泄流量6250m3/s；校核洪水位240m（万年一遇），相应的下泄流量8500m3/s；设计蓄水位232m；设计低水位192m。本设计确定坝址位于山前峦附近，非溢流坝坝顶高程241.4m。坝底高程111m。最大坝高130.4m。上游坝坡坡度1：0.15，下游坝坡坡度1：0.8，溢流坝堰顶高程224.7m。引水遂洞进口位于坝址上游凹口处，遂洞全长1110m。洞径7.9m，调压室位于厂房上游210m左右处，高程249m的山峦上，型式为大井小井分离布置差动式调压室。厂房位于下游荻青位置。设计水头102.65m，装机容量4×4.25=17万kw，主厂房净宽17.8m，总长64m。水轮机安装高程115.72m，发电机层高程125.64m，安装场层高程125.64m。厂房附近布置开关站，主变等。受地形限制，尾水平台兼作公路用，坝址与厂区通过公路（公路段和遂洞段）连接，形成枢纽体系。另外，本设计还对引水隧洞衬砌进行了设计和计算。由此可见，本设计是合理可行的。
