M3805-粘土斜心墙土石坝设计 下载积分：50　资料编号： M3805

作品包括:

Word版设计说明书1份，计算书一份

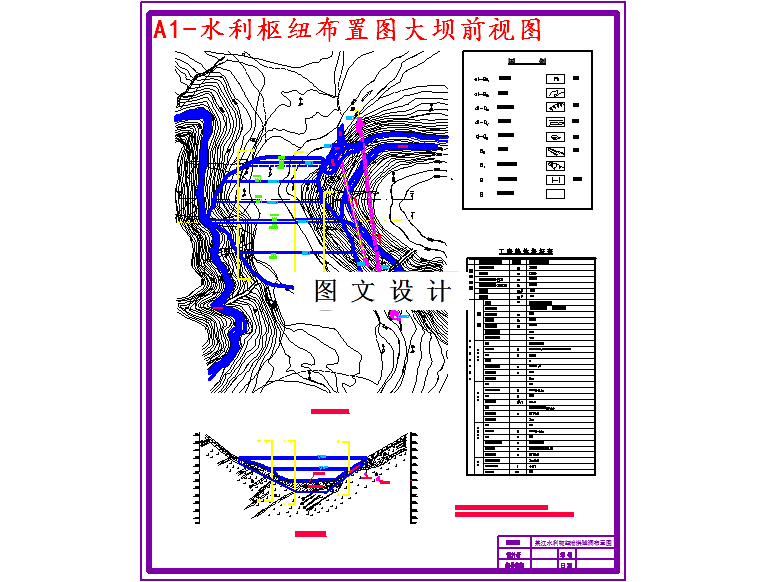

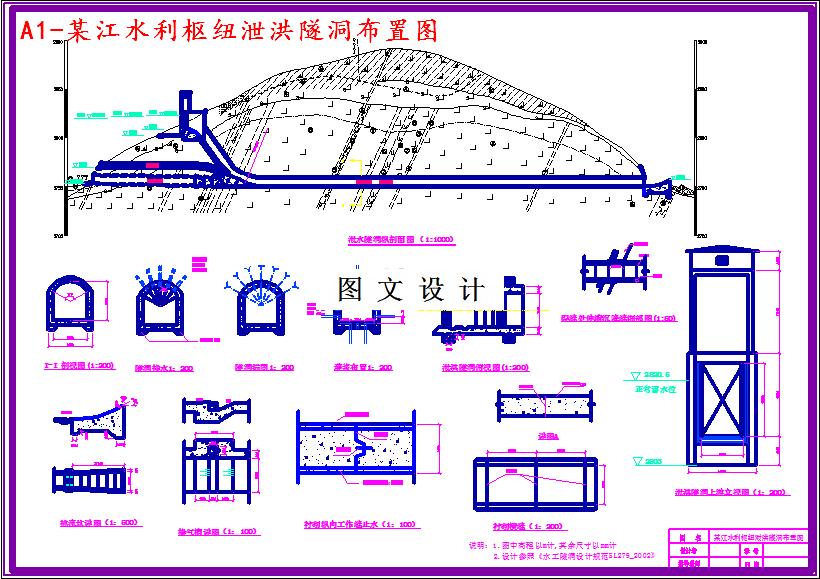

CAD版本图纸，共2张

摘要

本设计通过对X江流域的工程地质、自然地理、水文气候特征、水文地质分析的基础上，设计土石坝及其泄水引水建筑物。第一步是熟悉资料，了解该江的地形特征，流域概况，气候特性，水文特性。第二步是调洪演算，拟定了5种不同的方案，通过比较得出最佳的堰顶高程及泄水建筑物孔口宽度，对应的设计洪水位及其相应下泄流量、校核洪水位及其相应下泄流量。通过坝址地形的定性分析比较，定出坝轴线的位置。在此基础上，概略的对枢纽总体进行布置。第三步是主要建筑物----大坝设计，确定大坝的主要轮廓。首先，通过地质地形、库区经济、料场位置的分析，通过对几种不同类型的坝型进行综合概况的比较，最终确定大坝为斜心墙土石坝。坝型确定以后，确定大坝的基本剖面，拟定大坝的轮廓尺寸，设计坝体排水及坝坡排水。接着选择可以使用的粘土和沙砾石，通过计算确定粘土料场及沙砾料场的选用。然后对坝体进行渗流计算，本设计选择了三个剖面，分别为坝体中间剖面、坝体左岸剖面、坝体右岸剖面，计算渗透流量及溢出水深。并画流网图，验算渗流溢出点的渗透坡降。土石坝易于发生滑动失稳，故要对其稳定性进行计算。确定在各种水位工况下上游坝坡的最小安全系数，并经过反复计算得到大坝经济剖面。最后进行大坝的细部构造设计并对防渗体及排水部位进行反滤层设计。第四步是隧洞设计。隧洞要设计进口部分，洞身尺寸及出口消能。通过隧洞水面线计算最终确定洞身尺寸。最后对隧洞细部构造及放空洞进行设计。
