M3826-H河过水箱涵工程设计 下载积分：50　资料编号： M3826

作品包括:

Word版设计说明书1份，计算书一份

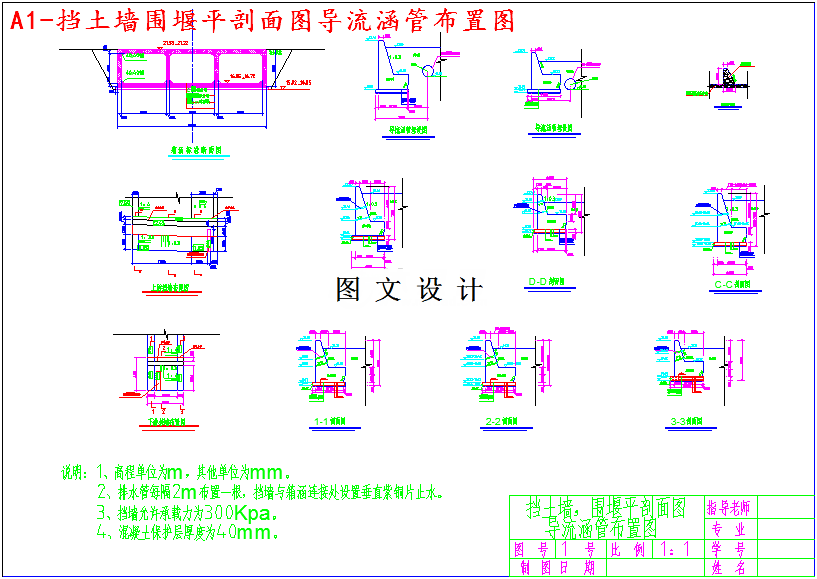

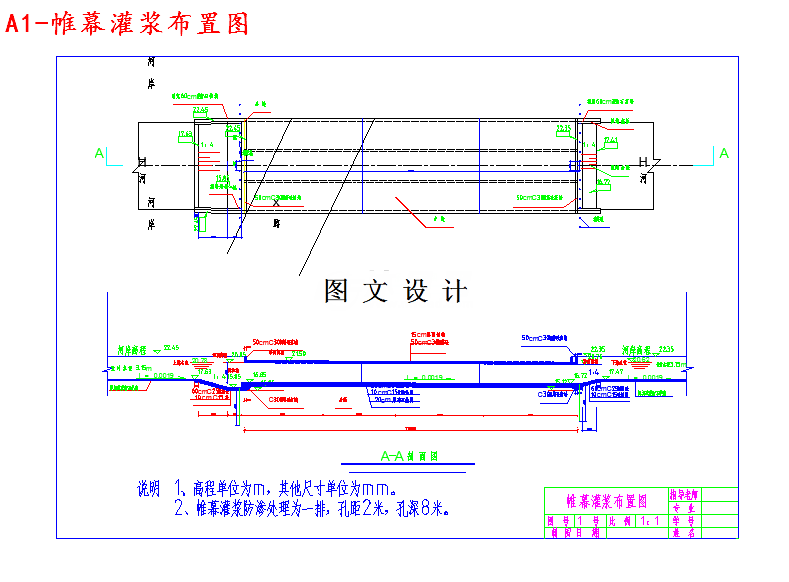

CAD版本图纸，共2张

摘要

根据X县建设局规划，新建Y路须在Q桥下游H河A处跨越H河，并在H河右岸Y路北侧新建县消防大队训练场地。本工程范围内H河河道底宽18.5m，设计水深3.15m，50年一遇洪峰流量Q=210m3/s，箱涵设计过流量Qs=210m3/s。洞身为三孔C30钢筋混凝土箱涵，总净跨18m，单孔尺寸为6m×4m，每孔四角处设置40cm×40cm的倒角；上游河道底高程17.63m，河岸高程22.45m，河道底宽18.50m，箱涵采用缓坡式进口，涵洞进口底高程16.85m，进口处设置C25钢筋混凝土沉砂池（长3m，宽19m，深1.0m），沉砂池底高程15.85m，沉砂池按1：4坡度连接上游河道；两侧挡墙采用顶宽60cm的衡重式混凝土浆砌石挡墙，挡墙上墙背坡1：0.3，台宽2.0m，台高1.65m～2.0m，挡墙底板为0.5m厚C25钢筋混凝土底板，挡墙顶高程与上下游河岸高程相同；箱涵下游出口高程16.72m，下游出口处与河道按1：4坡度连接，下游河道底高程17.47m，河岸高程22.35m；上下游连接段底板均为0.6m厚C25钢筋混凝土底板。
