Z1023-年产生铁360万吨的高炉车间设计 下载积分：50　资料编号： Z1023

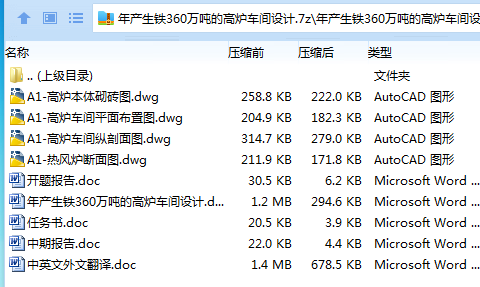

作品包括:

Word版说明书1份，共56页,约22000字

任务书一份

开题报告一份

外文翻译一份

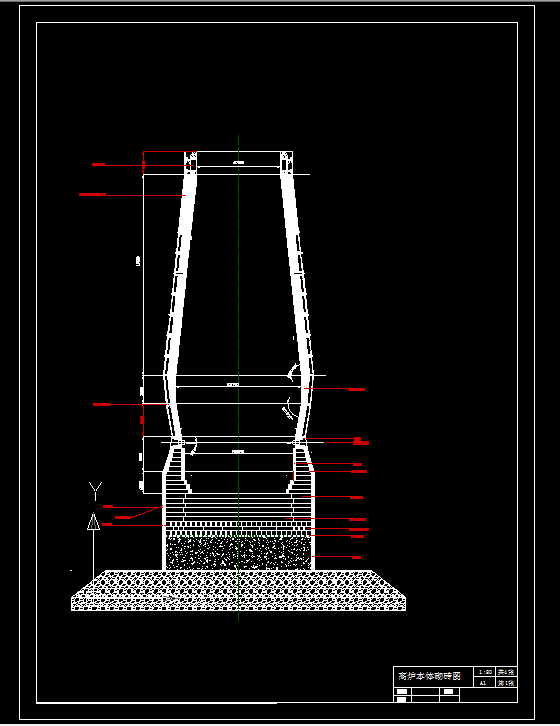

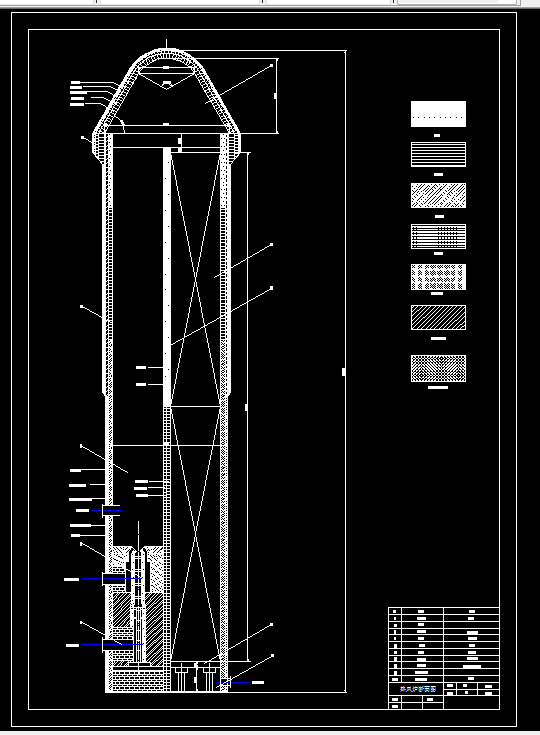

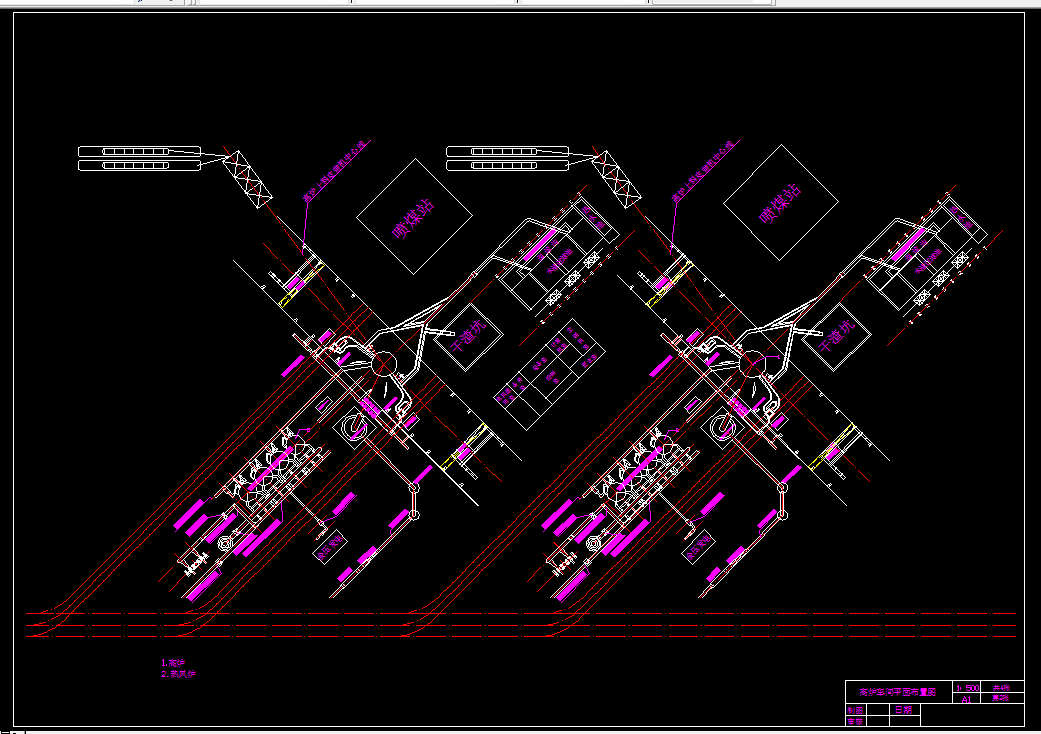

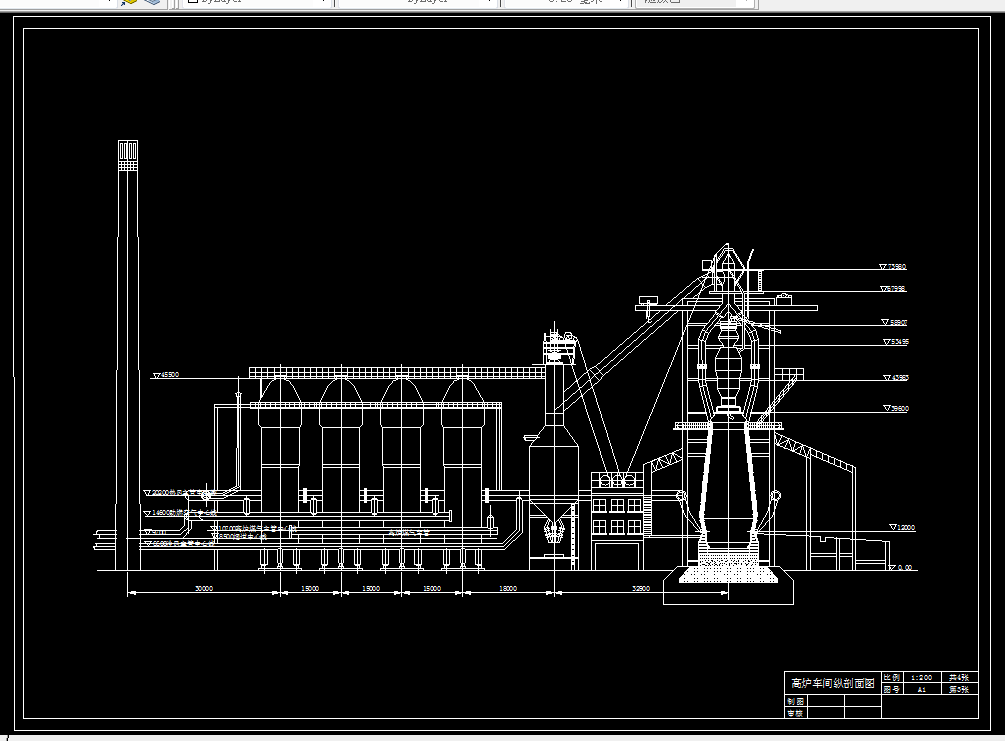

CAD版本图纸，共4张

摘要

高炉炼铁是获得生铁的主要手段，是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。高炉是炼铁的主要设备，本着优质、高产、低耗和对环境污染小的方针，设计建造一座年产生铁360万吨的高炉炼铁车间，本设计说明书详细的对其进行了高炉设计，其中包括绪论、工艺计算（包括配料计算、物料平衡和热平衡）、高炉炉型设计、高炉各部位炉衬的选择、炉体冷却设备的选择、风口及出铁场的设计、原料系统、送风系统、炉顶设备、煤气处理系统、渣铁处理系统、高炉喷吹系统和炼铁车间的布置等。设计的同时还结合国内外相同炉容高炉的一些先进的生产操作经验和相关的数据，力争使该设计的高炉做到高度机械化、自动化和大型化，以期达到最佳的效益。

关键词：高炉炼铁设计；喷吹；送风；煤气处理；渣铁处理

目     录

摘 要 I

Abstract II

前 言 1

第1章 绪论 2

1.1 概述 2

1.2厂址的选择 2

1.2.1厂址选择应考虑的因素 2

1.2.2高炉炼铁车间平面布置应遵循的原则 2

1.2.3车间布置形式 3

1.3高炉生产主要经济技术指标 3

1.4原燃料化学成分 4

第2章 工艺计算 6

2.1 配料计算 6

2.1.1 原燃料成分的整理 6

2.1.2 预定生铁成分 7

2.1.3 原燃料的消耗 7

2.1.4 渣量及炉渣成分的计算 7

2.1.5 生铁成分的校对 8

2.2 物料平衡计算 8

2.2.1 风量的计算 8

2.2.2炉顶煤气成分的计算 8

2.2.3物料平衡表 10

2.3 热平衡 10

2.3.1 热收入的计算 10

2.3.2 热支出的计算 11

第3章 高炉本体设计 14

3.1 高炉数目及总容量的确定 14

3.2 炉型设计 14

3.3 参数 17

3.4 炉衬设计及高炉基础 17

3.4.1 高炉炉基的形状及材料 17

3.4.2 高炉炉底和各段炉衬的选择、设计和砌筑 18

3.5 概述高炉冷却及钢结构 20

3.5.1 炉底冷却型式选择 20

3.5.2 高炉供水量、水压的确定 21

3.5.3 风口数目及直径 22

3.5.4 铁口 23

3.5.5炉壳及钢结构确定 23

第4章 原料系统 25

4.1 焦矿槽容积的确定 25

4.1.1 贮矿槽和附矿槽的布置、容积及数目的确定 25

4.1.2焦矿槽的布置、容积及数目的确定 26

4.2 槽上、槽下设备及参数的确定 26

4.2.1 槽上设备 26

4.2.2  槽下设备及参数选择 26

4.3 皮带上料机能力的确定 26

4.3.1皮带机选择 26

4.3.2 为保证胶带安全运行，设计时采取了以下措施 27

4.4  炉顶设备 28

4.4.1炉顶基本结构 28

4.4.2布料方式 29

第5章 送风系统 30

5.1 高炉鼓风机的选择 30

5.1.1 高炉入炉风量 30

5.1.2 鼓风机风量 30

5.1.3 高炉鼓风压力 30

5.1.4 鼓风机的选择 31

5.2 热风炉 31

5.2.1 热风炉座数的确定 31

5.2.2 热风炉工艺布置 31

5.2.3 热风炉型式的确定 31

5.2.4 热风炉主要尺寸的计算 32

5.2.5 热风炉设备 34

5.2.6 热风炉管道及阀门 34

第6章 高炉喷吹煤粉系统 36

6.1 煤粉制备工艺 36

6.1.1 煤粉制备工艺 36

6.1.2 煤粉喷吹系统 37

6.2 喷吹工艺流程 38

第7章 煤气处理系统 40

7.1.1 导出管 40

7.1.2上升管 41

7.1.3下降管 41

7.2 除尘系统的选择和主要设备尺寸的确定 41

7.2.1 粗除尘装置 41

7.2.2 半精细除尘装置 42

7.2.3 精细除尘装置 42

7.2.4 附属设备 43

第8章 渣铁处理系统 44

8.1 风口平台及出铁场 44

8.2 炉渣处理设备 44

8.3 铁水处理设备 45

8.3.1 铁水罐车 45

8.3.2 铸铁机 45

8.4 铁沟流咀布置 45

8.4.1 渣铁沟的设计 45

8.4.2 渣铁沟的设计 46

8.5 炉前设备的选择 46

8.5.1 开铁口机 46

8.5.2堵铁口泥炮 46

8.5.3堵渣机 46

8.5.4换风口机 46

8.5.5炉前吊车 47

结  论 48

参考文献 49

谢  辞 50
