M3858-年产301万吨炼钢生铁的炼铁车间设计 下载积分：50　资料编号： M3858

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

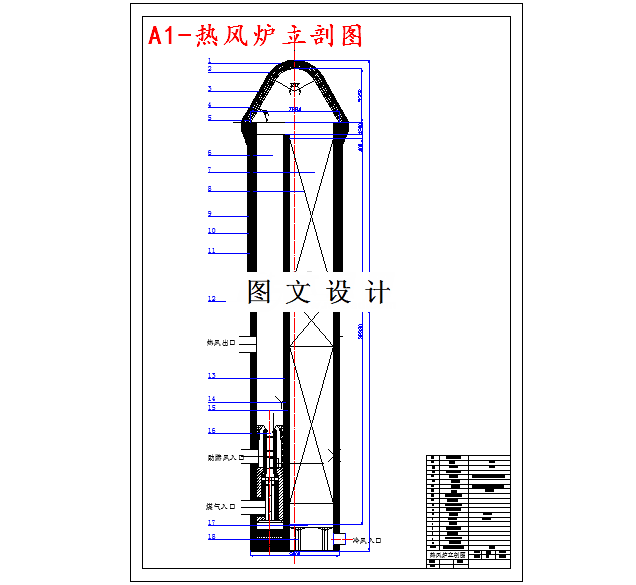

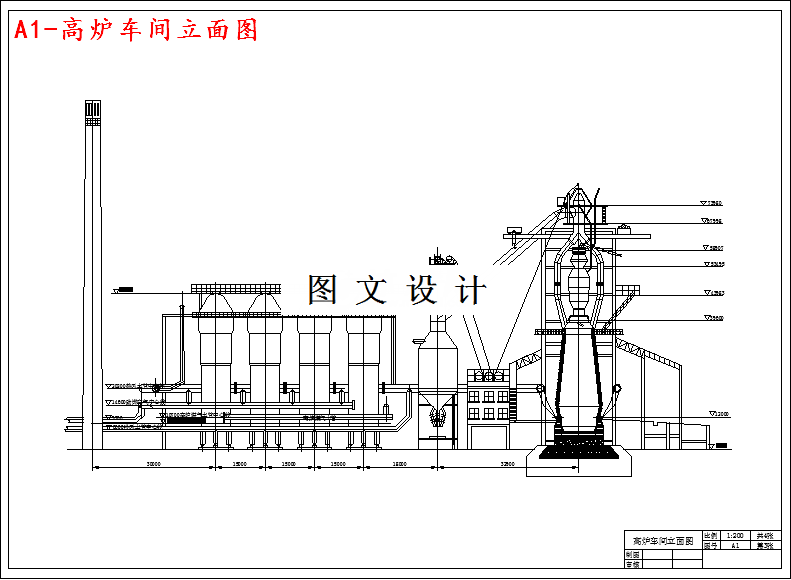

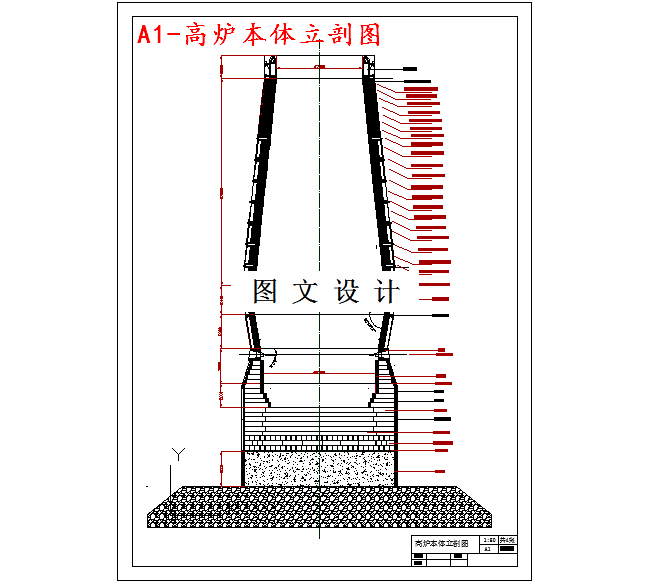

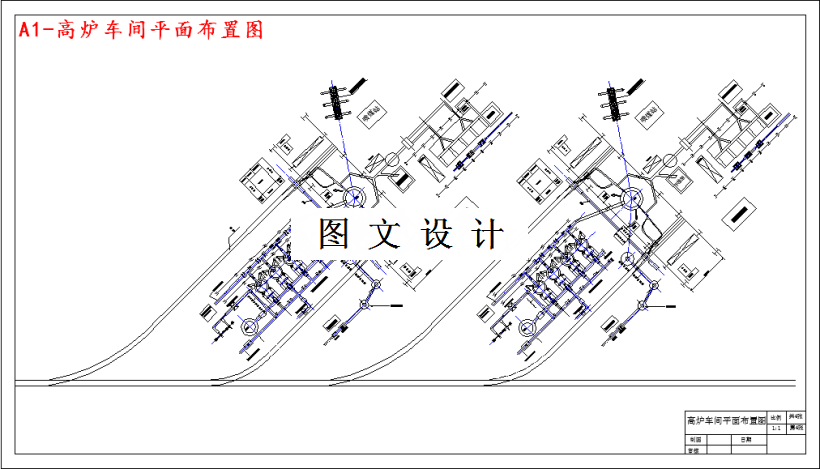

本次设计根据唐钢原燃料条件设计一座年产301万吨的炼钢生铁的炼铁车间。整个车间的平面布置采用半岛式平面布置形式。设计的高炉有效容积是1971.45m3。其中高炉的炉衬设计方法采用的是均衡炉衬的方法，根据不同的冶炼条件砌筑不同的砖。上部采用的砖型有高铝砖和黏土砖，下部采用的是综合炉底砌筑。冷却方式：炉身部位采用板壁结合的方式，炉腰部位用镶砖冷却壁；炉缸和炉底采用光面冷却壁和水冷炉底结构。设计的热风炉采用传统内燃式热风炉。蓄热室和燃烧室在同一炉壳内，中间用隔热墙隔开；采用矩形陶瓷燃烧器。这部分同时包括热风炉各种设备和阀门的选取计算。上料系统采用的是皮带机连续上料，同时增加了皮带的宽度和速度，满足高炉冶炼的要求。炉顶装料设备采用并罐式无料钟炉顶装料。喷吹系统增加了煤的数量，采用了单管路并罐式直接喷吹。煤气处理采用的是干法除尘设备。所涉及的计算有高炉和热风炉尺寸的计算、高炉的物料平衡和热平衡计算以及热风炉风机的选择等。
