Z1113-年产生铁290万吨的高炉车间设计 下载积分：50　资料编号： Z1113

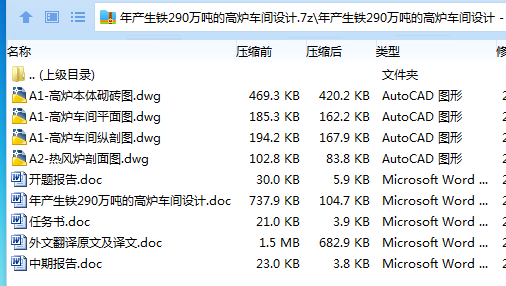

作品包括:

Word版设计说明书1份，共57页，约23000字

任务书一份

开题报告一份

外文翻译一份

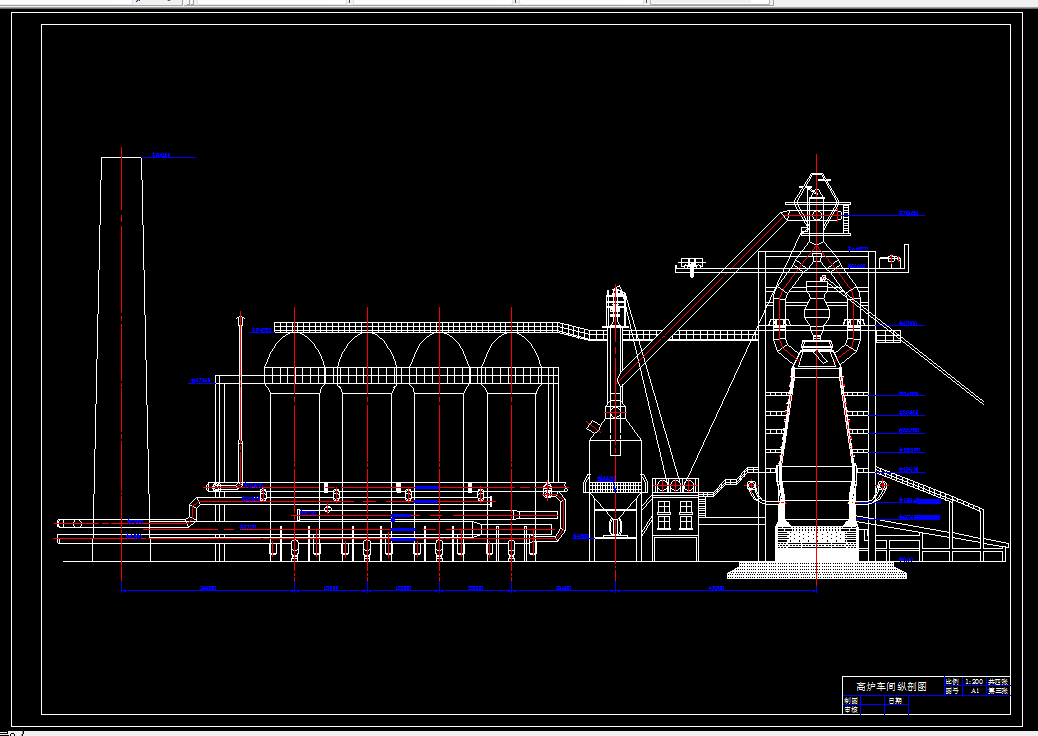

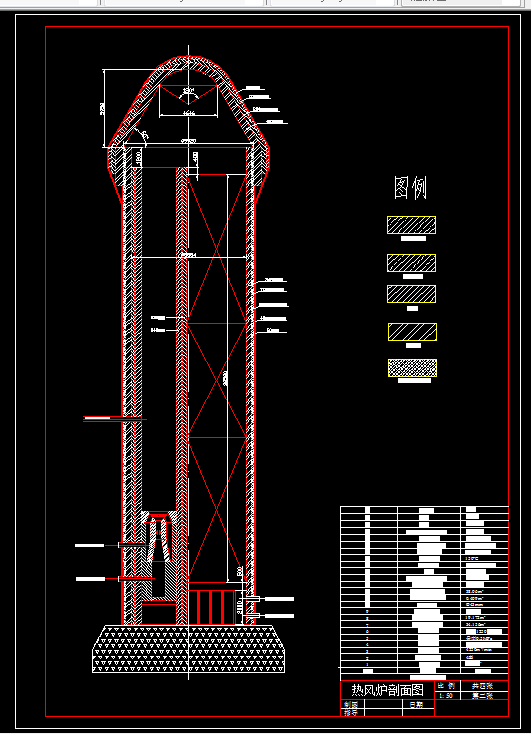

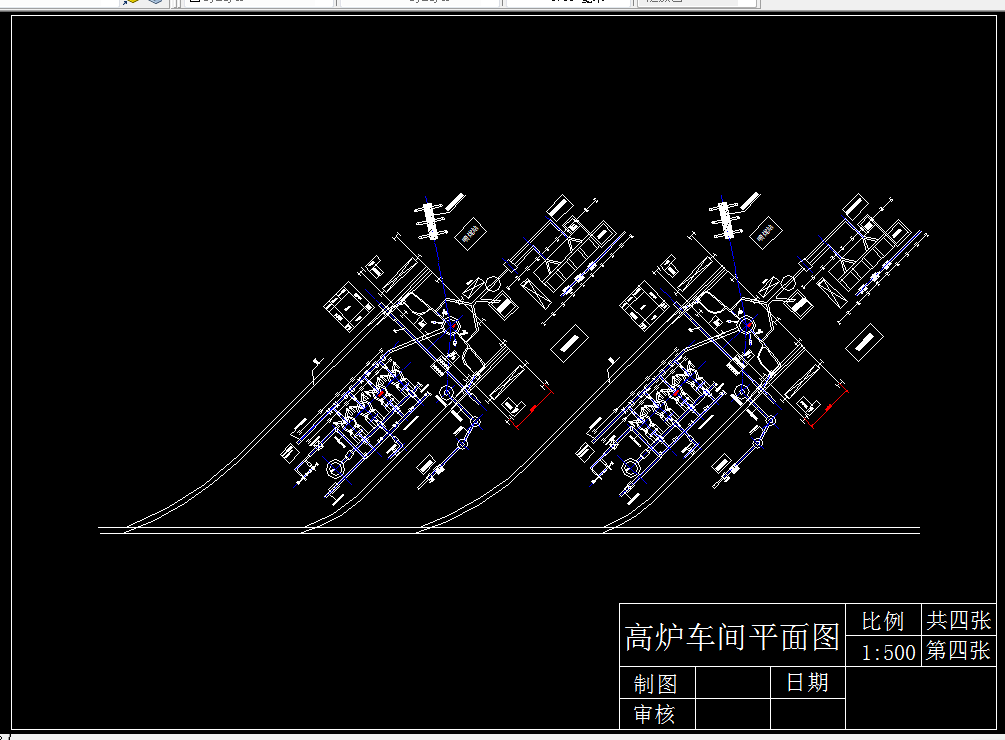

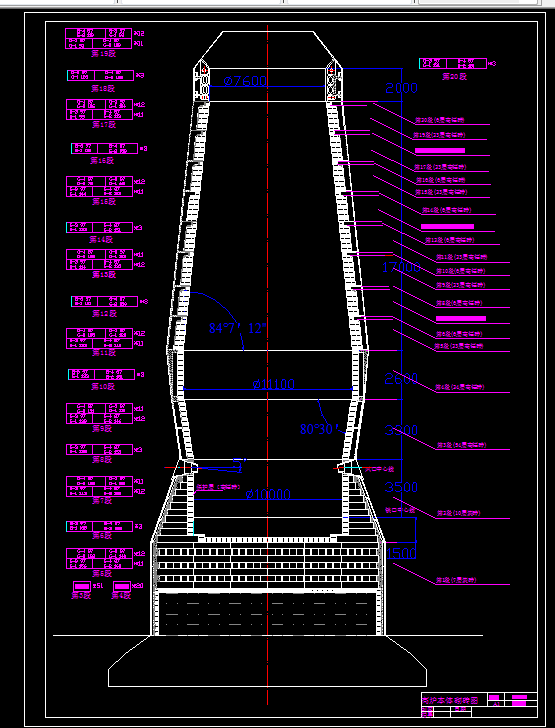

CAD版本图纸，共4张

摘  要

高炉炼铁是获得生铁的主要手段，是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。高炉是炼铁的主要设备，本着优质、高产、低耗和对环境污染小的方针，设计建造一座年产生铁290万吨的高炉炼铁车间，本设计说明书详细的对其进行了高炉设计，其中包括绪论、工艺计算（包括配料计算、物料平衡和热平衡）、高炉炉型设计、高炉各部位炉衬的选择、炉体冷却设备的选择、风口及出铁场的设计、原料系统、送风系统、炉顶设备、煤气处理系统、渣铁处理系统、高炉喷吹系统和炼铁车间的布置等。设计的同时还结合国内外相同炉容高炉的一些先进的生产操作经验和相关的数据，力争使该设计的高炉做到高度机械化、自动化和大型化，以期达到最佳的生产效益。

关键词 : 高炉炼铁设计；喷吹；送风；煤气处理；渣铁处理

目     录

摘  要 I

ABSTRACT II

引 言 1

第一部分 设计说明书

1绪论 2

1.1概述 2

1.2高炉生产主要经济技术指标 2

1.3高炉冶炼现状及其发展 3

1.4本设计采用的新技术 3

2 高炉车间平面布置 4

2.1厂址的选择 4

2.2 车间平面布置的原则 4

2.3 车间平面布置形式 4

3 高炉本体设计 6

3.1高炉数目及总容积的确定 6

3.2 炉型设计 6

3.3参数 8

3.4 炉衬设计 9

3.4.1 炉底炉缸的炉衬的设计 9

3.4.2 炉腹和炉腰的炉衬设计 10

3.4.3炉身和炉喉炉衬设计 10

3.5 高炉冷却 11

3.5.1 高炉冷却设备的作用及冷却介质 11

3.5.2 高炉冷却设备设计 11

3.5.3 冷却设备工作制度 12

3.6 高炉钢结构及高炉炉基 12

3.6.1 高炉钢结构 12

3.6.2 高炉基础 13

4 高炉车间原料系统 15

4.1 贮矿槽和贮焦槽的设计 15

4.1.1贮矿槽的设计 15

4.1.2  副矿槽 16

4.1.3贮焦槽设计 16

4.1.4矿槽的结构形式 16

4.2给料器，槽下筛分与称量设计 16

4.2.1给料器 16

4.2.2槽下筛分 16

4.2.3槽下称量 16

4.3胶带机的设计 17

4.4炉顶装料设备 17

4.5 探料装置 18

5 高炉送风系统 19

5.1高炉鼓风机 19

5.1.1高炉冶炼对鼓风机的要求: 19

5.1.2鼓风机出口风量的计算 19

5.1.3鼓风机出口风压的计算 20

5.1.4鼓风机的选择 20

5.2 高炉热风炉设计 20

5.2.1热风炉基本结构形式 20

5.3燃烧器及阀门 22

5.3.1燃烧器 22

5.3.2热风炉阀门 23

5.4提高风温的途径 23

5.5 余热回收装置 24

6  高炉喷煤系统 25

6.1煤粉的制备 25

6.1.1原煤的贮存 25

6.1.2煤的干燥 25

6.1.3磨煤机 25

6.1.4粗粉分离器 25

6.1.5旋风分离器 25

6.1.6锁气器 26

6.1.7布袋收集器 26

6.2  煤粉喷吹系统 26

6.2.1喷吹设备的确定 26

6.3 安全措施 27

6.3.1煤粉爆炸条件 27

6.3.2采取的安全措施 28

7 高炉煤气除尘系统 29

7.1概述 29

7.1.1高炉煤气除尘的目的 29

7.1.2评价煤气除尘装置的主要指标 29

7.2高炉煤气除尘设备 29

7.2.1荒煤气管道 29

7.3重力除尘器 30

7.3.1重力除尘器原理： 30

7.3.2主要尺寸—圆筒部分直径和高度 30

7.4文氏管 31

7.4.1文氏管除尘原理： 31

7.4.2半精细除尘设计 31

7.4.3精细除尘设计 31

7.5布袋除尘 31

7.5.1除尘原理： 31

7.6 煤气除尘系统附属设备 32

7.6.1煤气遮断阀 32

7.6.2煤气放散阀 32

7.6.3煤气切断阀 32

7.6.4调压阀组 32

7.7炉顶余压发电 32

8  渣铁处理系统 33

8.1 概述 33

8.2 风口平台和出铁场 33

8.2.1 风口平台 33

8.2.2 出铁场 33

8.3 渣铁沟和撇渣器 33

8.3.1 主铁沟 33

8.3.2 撇渣器 34

8.3.3 支铁沟和支沟 34

8.3.4 摆动流嘴 34

8.4 炉前主要设备 34

8.4.1 开铁口机 34

8.4.2 堵铁口泥炮 34

8.4.3 炉前吊车 34

8.4.4 堵渣口机 35

8.5 铁水处理设备 35

8.5.1 铁水罐车 35

8.5.2 铸铁机 35

8.6 炉渣处理 35

第二部分 物料平衡及热平衡计算

1原始条件 37

1.1原燃料条件 37

1.2主要技术经济指标 37

2 工艺计算 38

2.1配料计算 38

2.1.1原燃料成分的整理 38

2.1.2预定生铁成分 39

2.1.3 原燃料的消耗 39

2.1.4渣量及炉渣成分的计算 40

2.2物料平衡计算 41

2.2.1风量的计算 41

2.2.2 炉顶煤气成分的计算 41

2.3 热平衡 43

2.3.1热收入的计算 43

2.3.2 热支出的计算 44

结  论 47

参考文献 48

谢  辞 49
