M3872-35th锅炉热管式空气预热器的设计 下载积分：50　资料编号： M3872

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

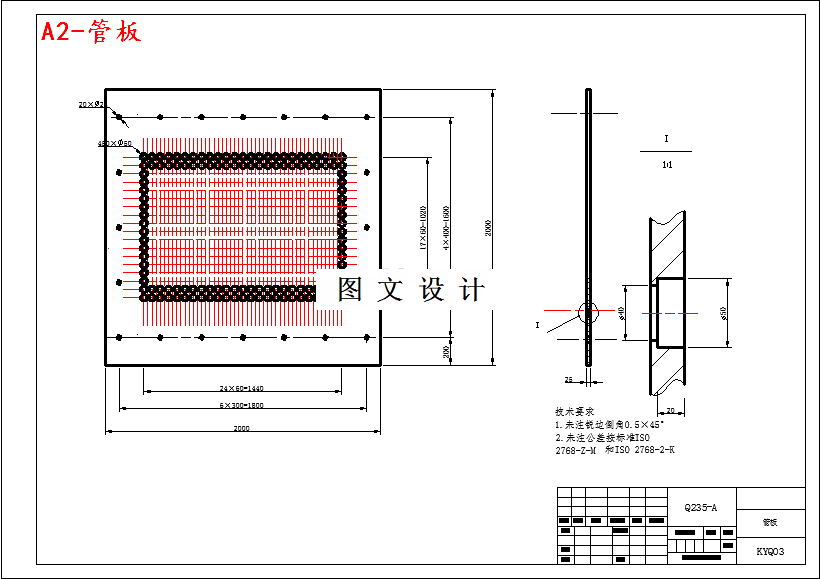

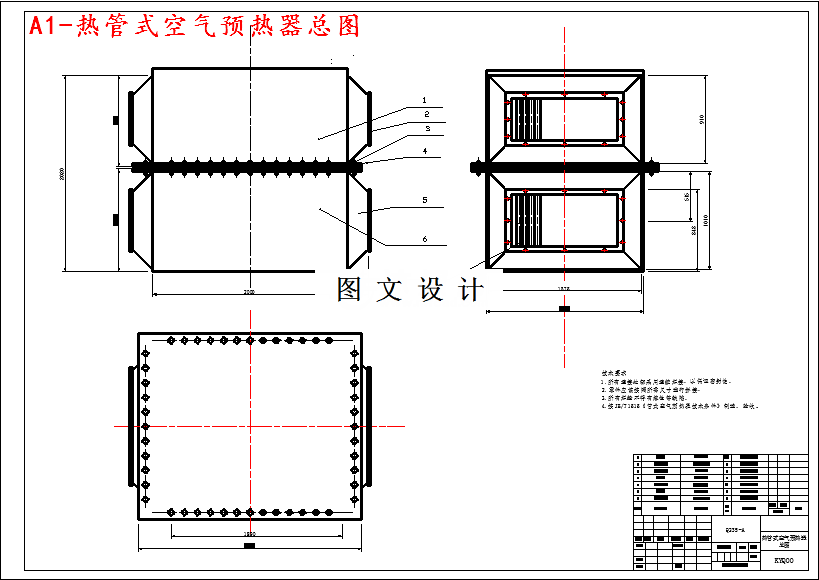

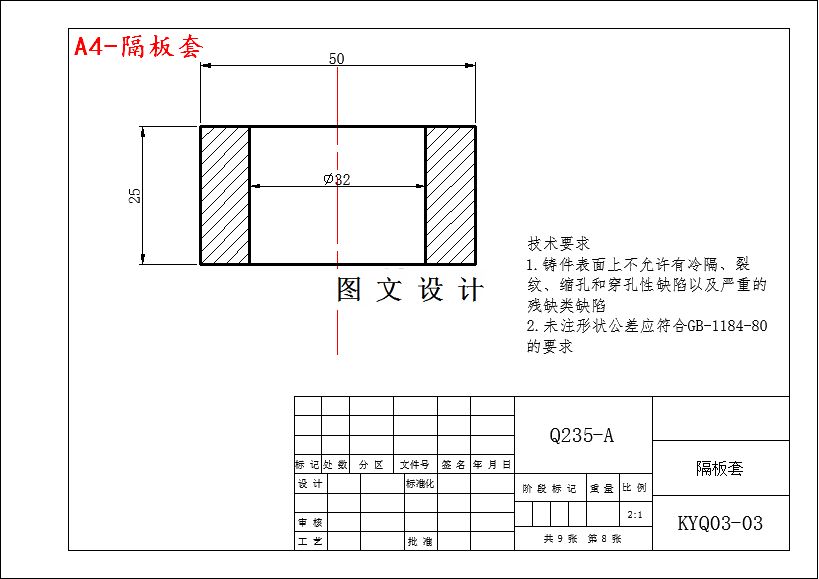

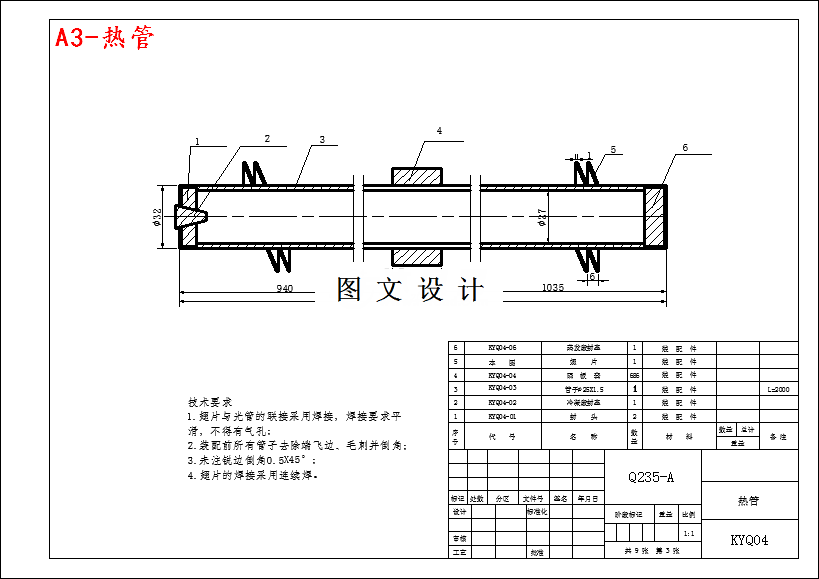

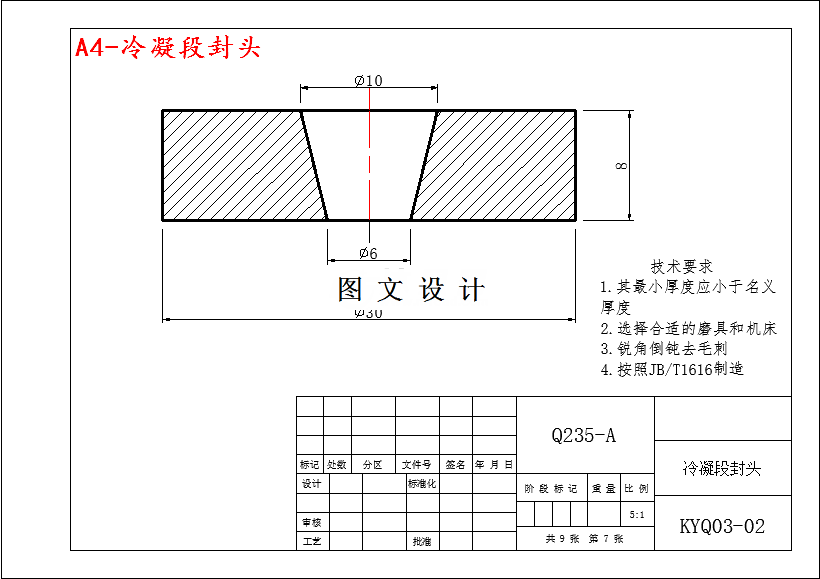

CAD版本图纸，共9张

摘要

本次设计是35t/h锅炉热管式空气预热器。采用450根32×3、加热段长1.0m、冷凝段长0.9m、绝热段0.1m的热管，对总热量852kJ/s的烟气热量进行回收，回收的热量用于加热助燃空气，可以使其温度从25℃提高到80℃,而把排烟温度从162℃降低到110℃,从而降低了烟气进入大气的温度。这种带翅片热管加热段的传热系数为 820W/(m2·），冷凝段传热系数为743W/（m2·），单根热管的平均热负荷为1.89kW,远小于最大允许单根传热量；所设计的热管空气预热器烟气侧酸露点温度为，低于排烟温度，因此不会出现酸露点腐蚀；所设计的热管空气预热器烟气侧最低壁温为,高于水的露点，因此不会出现水的露点腐蚀；而且根据强度对耐压的要求计算出来的壁厚为1.05mm，远小于实际壁厚3mm，设计符合要求。因此，采用热管式空气预热器作为烟气换热器，用于加热助燃的冷空气，设计是可行的，完全可以达到完善锅炉的燃烧性能、减少燃料的消耗、节能的目的。
