M3874-35th燃煤锅炉热管式空气预热器设计 下载积分：50　资料编号： M3874

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

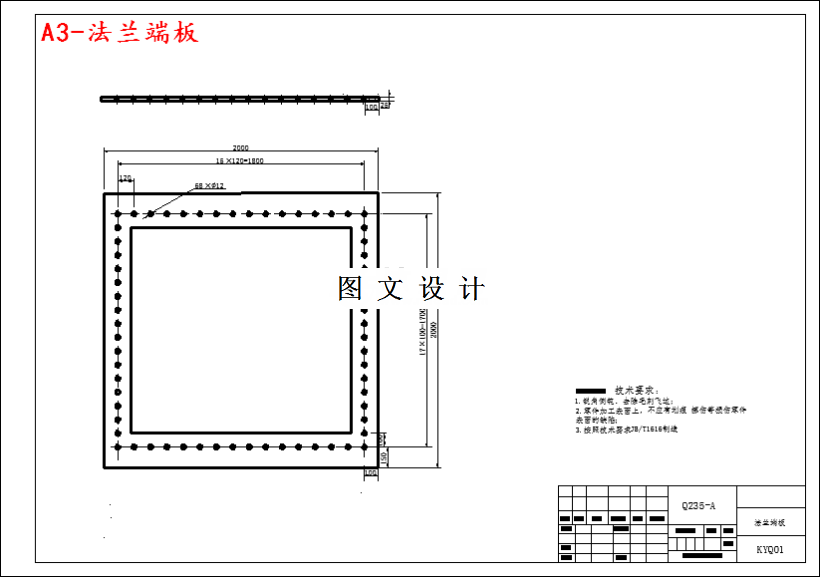

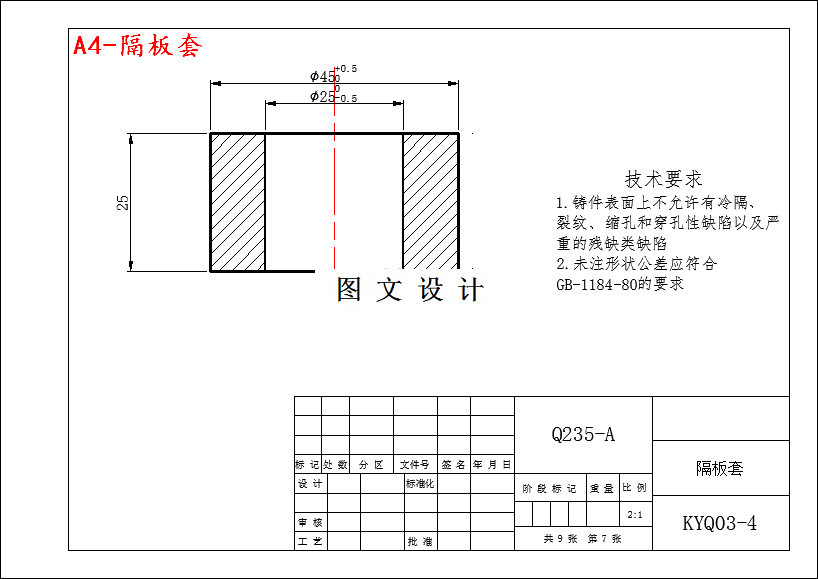

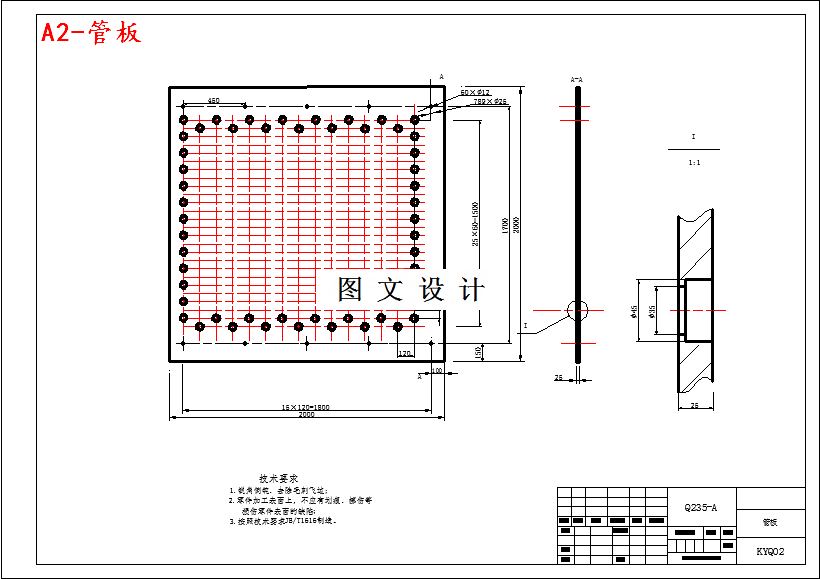

CAD版本图纸，共9张

摘要

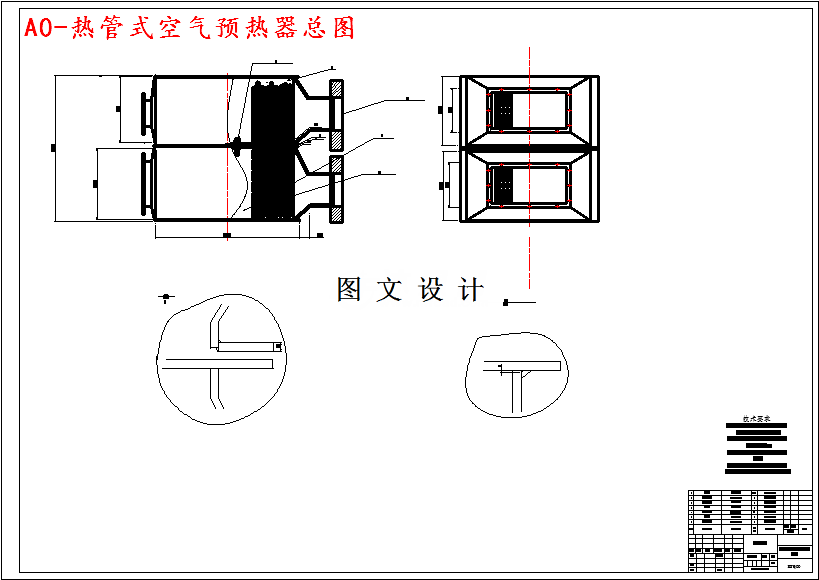

本次设计主要是研究热管的原理、结构、分类、优缺点、改进，最主要的 是热管的设计以及空气预热器的设计。首先，通过查阅相关资料得出锅炉参数求出 Q，得 出燃煤量 B=1.82kg/s。通过加热使空气由 30 上升到 90 ，而烟气由 150 降低到 120 。得出烟气质量流量 M1 ，根据平衡方程得出 M 2 ，取得质量流速，算出迎风面积，确定平均 温度，根据 Q KFT 算出总的传热面积，得出管子根数 448 根，采用 25×3、加热段 1m冷却段 1m 的热管。通过计算得出带翅片的的热管加热段的传热系数为 1124.0W /m2C，冷却段为 783.0 W /m2 C ，通过计算得出烟气酸露点为 107.8 ，而最低壁面温度为 85.0 ，高于水的露点，低于排烟温度，因此不会出现腐蚀。通过设计计算可以求出单根 热管的平均热负荷为 0.57kw，远小于最大平均热负荷。经济长度比为 1，满足允许安全长 度比。根据强度和耐压的设计计算得出壁厚 1.12mm，取实际壁厚 5mm。设计空气预热器 长宽高分别为 2000mm、2000mm、2000mm。因此，采用热管空气预热器能满足设计要求。
