M3878-35th锅炉热管回收排烟余热系统设计 下载积分：50　资料编号： M3878

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

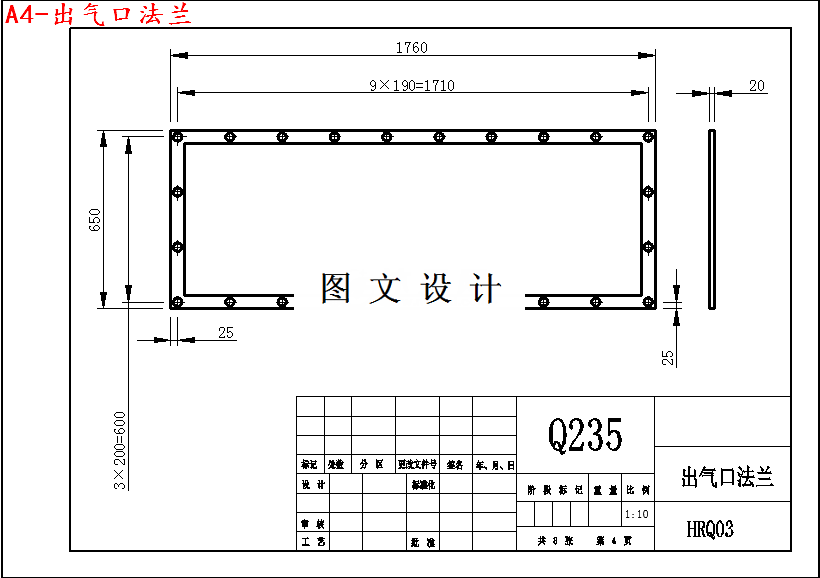

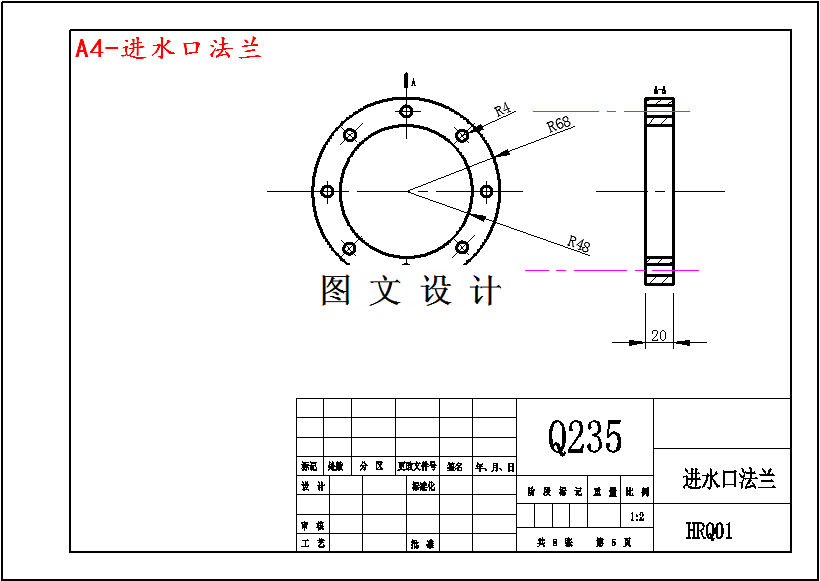

CAD版本图纸，共9张

摘要

热管式换热器的设计，首先考虑到经济性，选择水碳钢管。其次，对换热器的结构设计，步骤如下：（1）估算烟气的迎风面积和流速；（2）估算管子根数和管排数，选择换热器的结构；（3）精确计算换热器传热系数。然后，通过改变管间距大小，第一种s1=80mm，第二种s2=60mm。最后，通过比较两种管间距压降和换热系数，第一种方案管子根数320根。传热系数204w/(m2.℃)，压降210pa；第二种方案管子根数420根，传热系数234w/(m2.℃)，压降620pa。第一种方案传热系数和第二种方案差不多，考虑到性价比，第一种方案比较合适。
