M3885-100000m3h谷物烘干系统热交换器设计 下载积分：50　资料编号： M3885

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

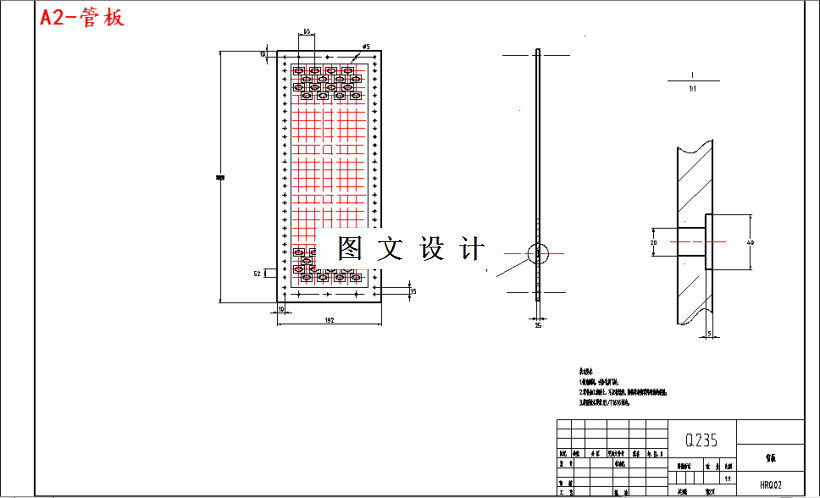

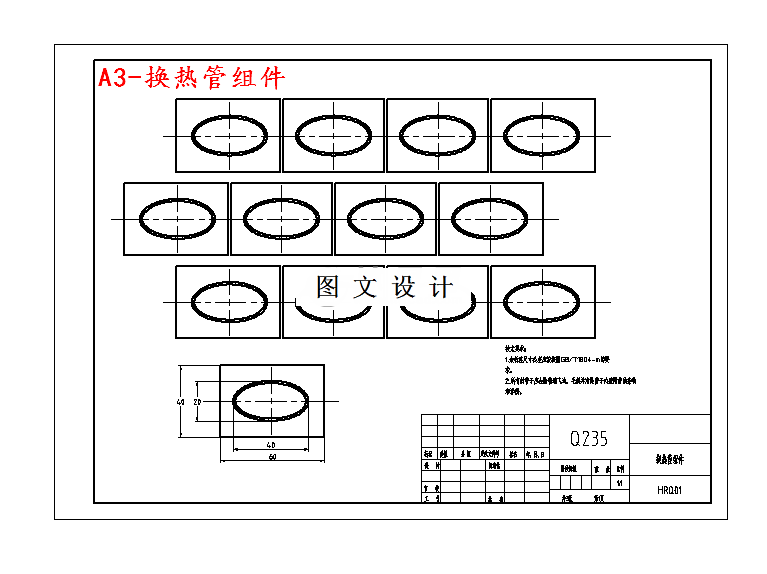

CAD版本图纸，共3张

摘要

主要对谷物烘干系统中的翅片管换热器进行了研究、设计，充分利用饱和蒸汽的汽化潜热加热空气，来进行谷物的干燥。通过迎风面上不同的两组横向管距值来设计两种方案，依据蒸汽的汽化潜热和热平衡算出所需空气出口温度后，计算出传热温差为98.97℃。由空气迎面质量流速和空气迎风面积算出所需迎风面尺寸2.90m×2.90m。选取矩形翅片椭圆管及其规格尺寸，确定迎风面上的横向、纵向管距与管排数，再分别计算管内和管外的换热系数，以及换热器的传热热阻，依据流动阻力关系式算出空气侧的阻力。最后进行方案对比分析，比较方案中管外换热系数与流动阻力的大小。其中方案二的管外换热系数h为89.4W/（m2·℃），比方案一的管外换热系数h高出了14W/（m2·℃）；而方案二的空气阻力p为98Pa，比方案一的空气阻力p高出了27Pa。两个方案能耗相同，但方案二的换热性能比方案一的要好。因此选择方案二，并运用到工艺中。
