M3890-液压油热平衡系统的换热器设计 下载积分：50　资料编号： M3890

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

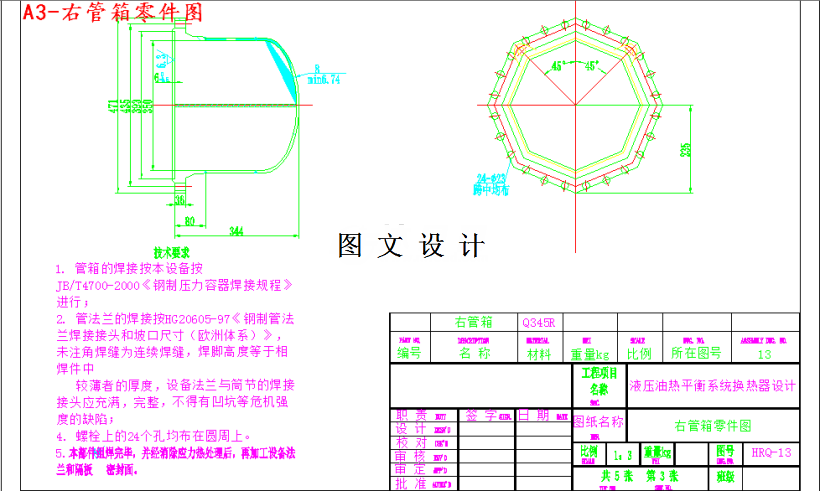

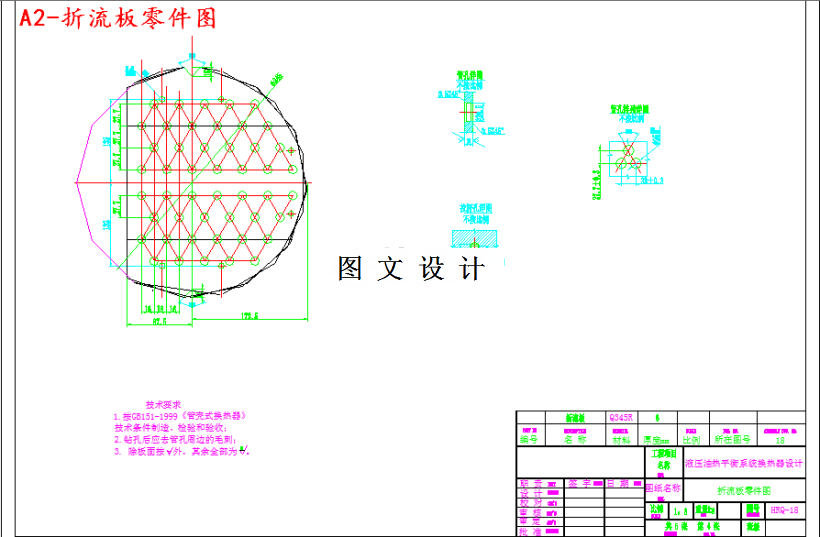

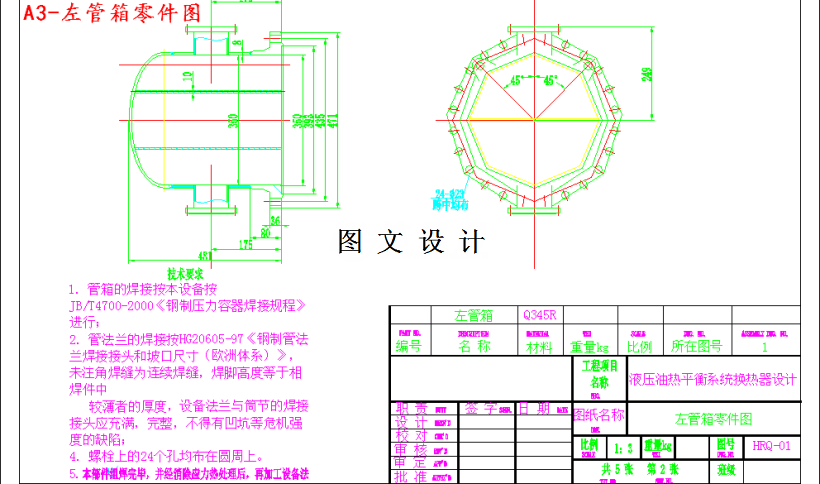

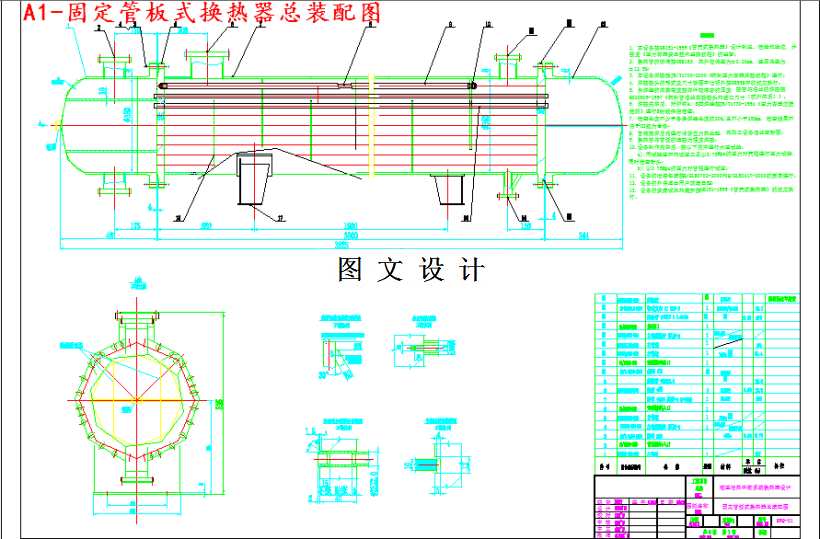

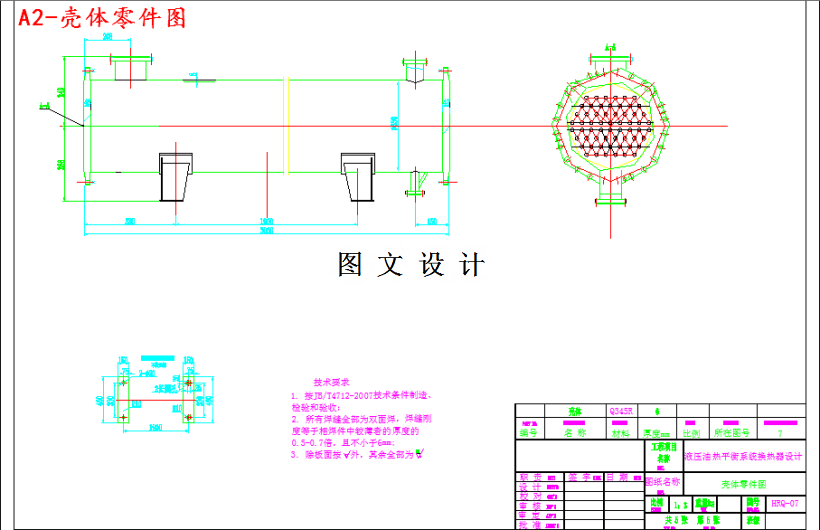

CAD版本图纸，共5张

摘要

根据GB150-98《钢制压力容器》和GB151-99《钢制管壳式换热器》，本设计对U型管式换热器和固定管板式换热器进行了工艺计算和结构设计。在对换热器充分了解的基础上，对所选型换热器进行工艺设计，计算出换热器的传热量、总传热系数、管、壳程压力降等热力参数，满足给定工艺条件要求。固定管板式换热器壳程对流换热系数为3888W/，U型管换热器为3898 W/，管程对流换热系数固定管板式为337 W/，U型管为325 W/)，传热系数固定管板式为256 W/，U型管为253 W/。两种换热器偏差较小且都满足要求，但在实际工程设计运用中，固定管板式换热器具有很好的价值。
