M3901-小型制冷装置家用电冰箱的设计 下载积分：50　资料编号： M3901

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

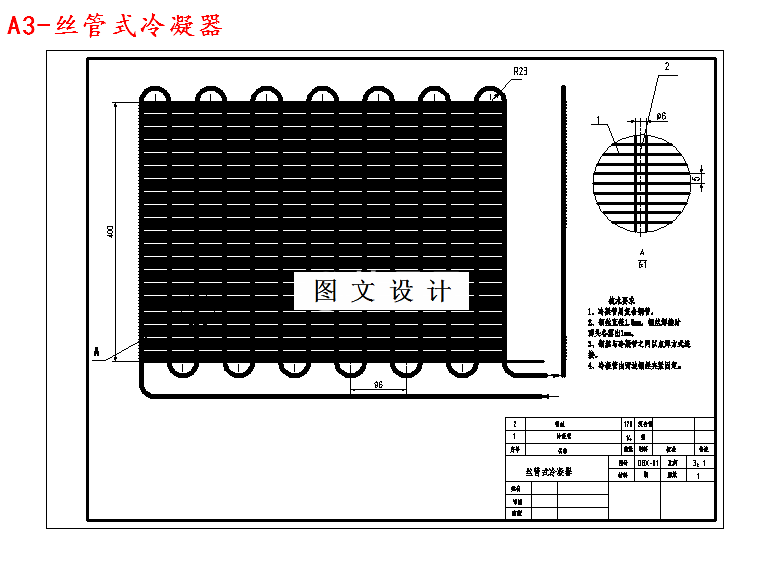

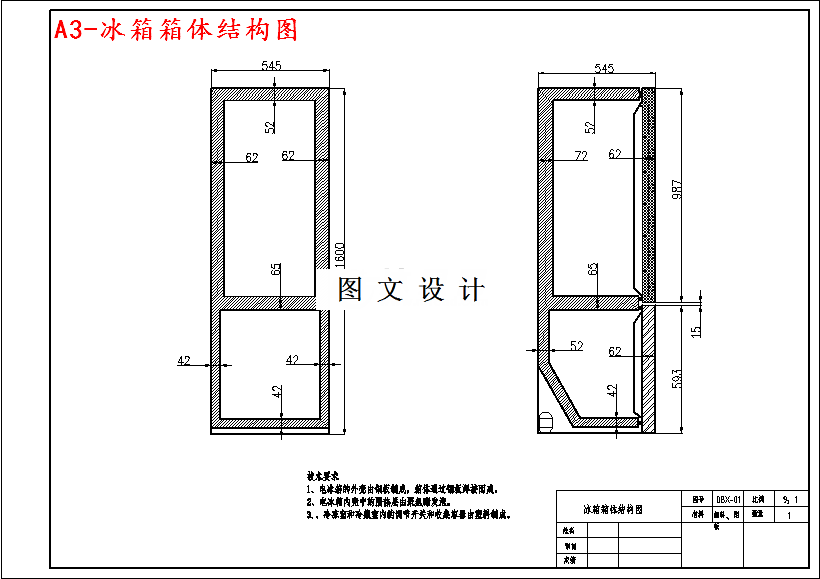

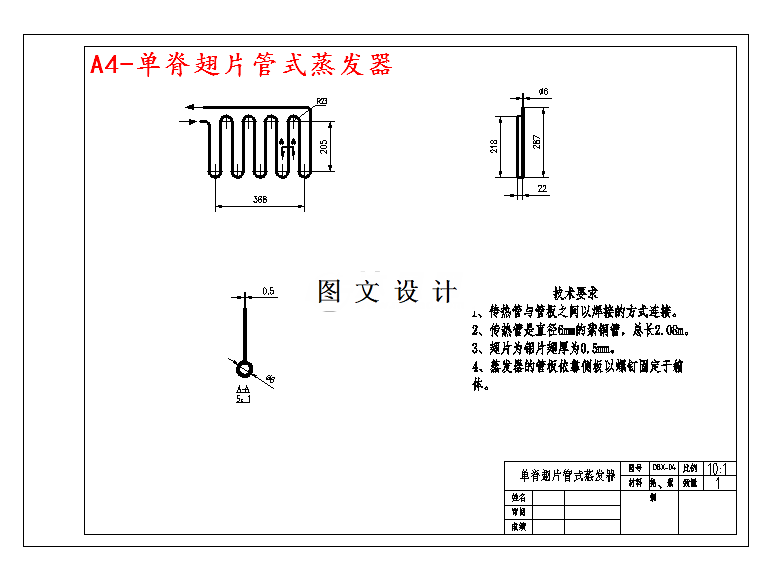

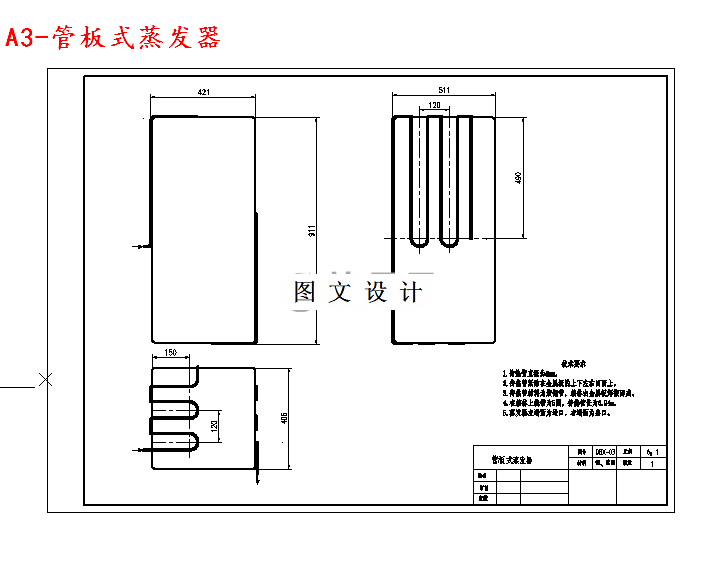

CAD版本图纸，共4张

摘要

本设计的主要目的是设计一台家用单门直冷式电冰箱。冰箱的有效容积220L，其中冷冻室的容积为140L，冷藏室的容积为80L。制冷剂则选用R152a，冷冻室温度不高于-18℃，冷藏室平均温度为5℃。其中冰箱设备采用型号为CD51额定制冷量为150W的冰箱压缩机，冰箱采用丝管式冷凝器，冷冻室采用管板式蒸发器和冷藏室采用单脊翅片管式蒸发器。本设计的主要内容包括了对电冰箱热负荷的计算，箱体外表面的凝露校核，以及制冷系统的热力计算。通过对构成热负荷的各个组成部分计算，从而确定电冰箱所需要的制冷量。以及压缩机的计算选型，所选用压缩机的制冷量必须等于或略大于设计值，其理论输气量和输入功率也要同时满足设计的要求。然后是对冷冻室冷藏室蒸发器的计算选型，算出冷冻室蒸发器和冷藏室蒸发器的传热面积及尺寸结构，最后是对节流元件毛细血管长度的计算。
