M3902-120kw冷水机组设计 下载积分：50　资料编号： M3902

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

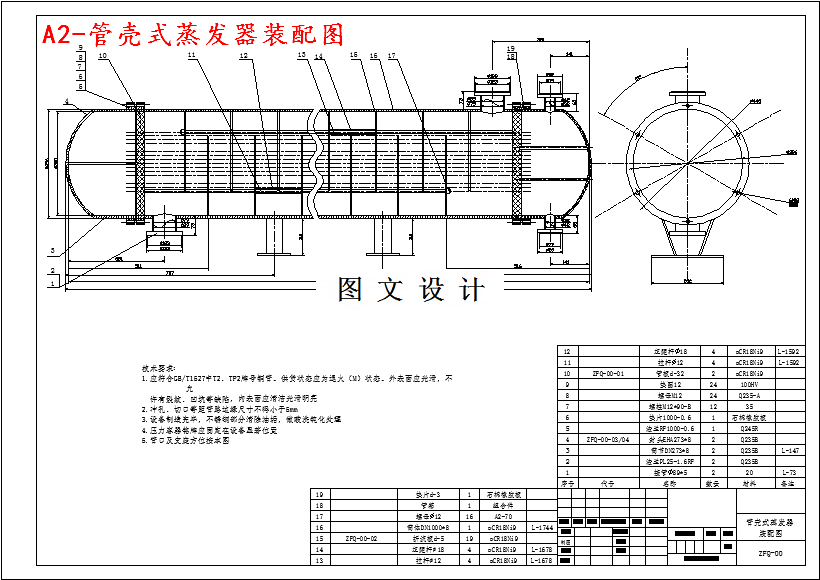

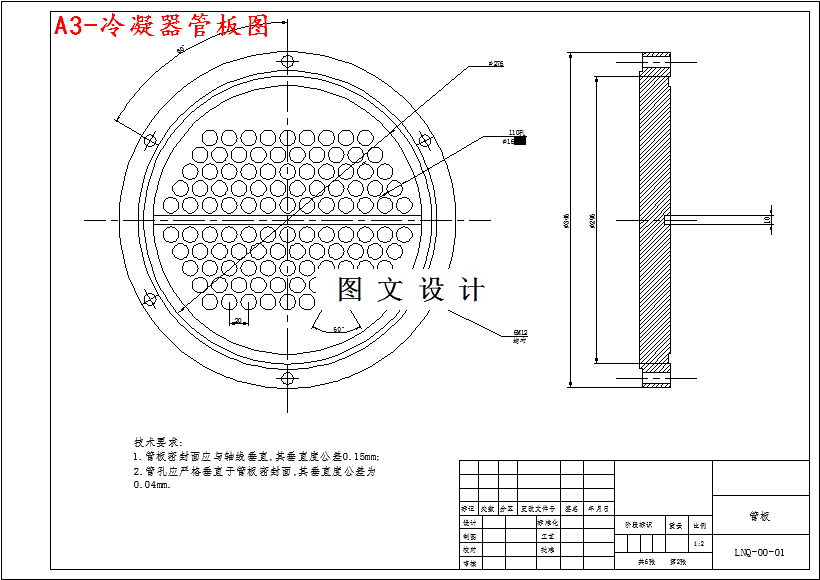

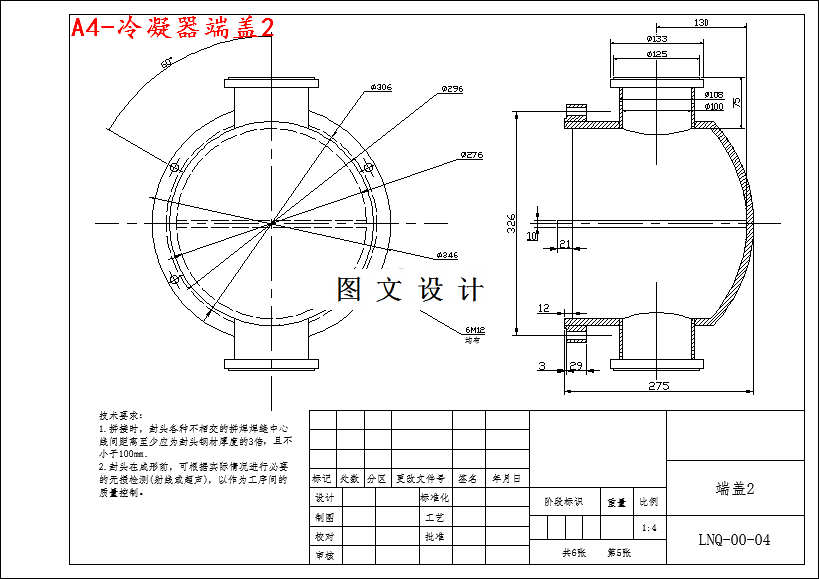

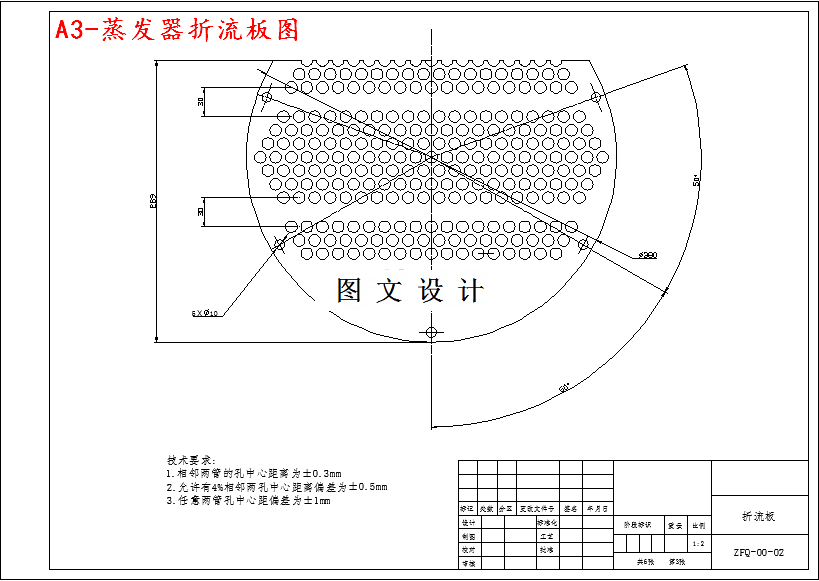

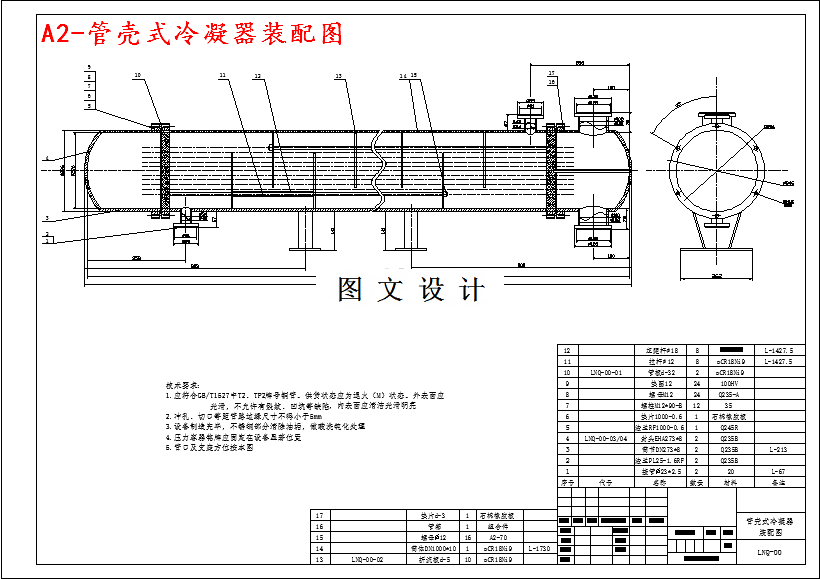

CAD版本图纸，共12张

摘要

本次设计120kw的冷水机组。冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。冷水机一般使用在空调机组和工业冷却。冷水机的性能形式，大致可分为二种:风冷式冷水机和水冷式冷水机。本次设计首先进行了对系统的热力计算，通过压焓图和热力性质表确定了各参数。其次通过理论功率和实际输气量进行了压缩机的选型。然后较为详细的进行了蒸发器的计算，主要包含了换热系数，热流密度和传热面积的计算。接着进行了冷凝器的设计与计算，通过估算传热管总长来确定最终的换热面积。最后是对节流阀的选型，通过计算压力差来确定节流阀的形式和型号。通过这次设计，我们可以较为详细的了解冷水机组，并对以后的学习起到较大的帮助。
